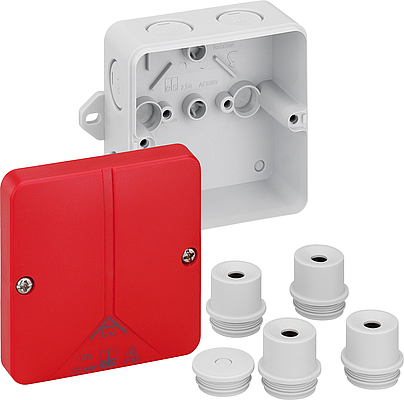

Rozbočovací krabice
Číslo výrobku: 80870701 | Rozměry: 82 x 82 x 52 mm

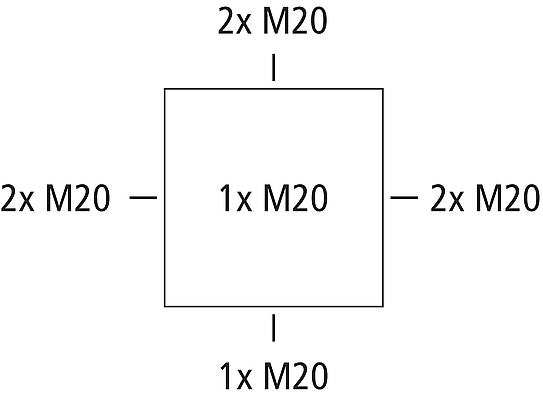

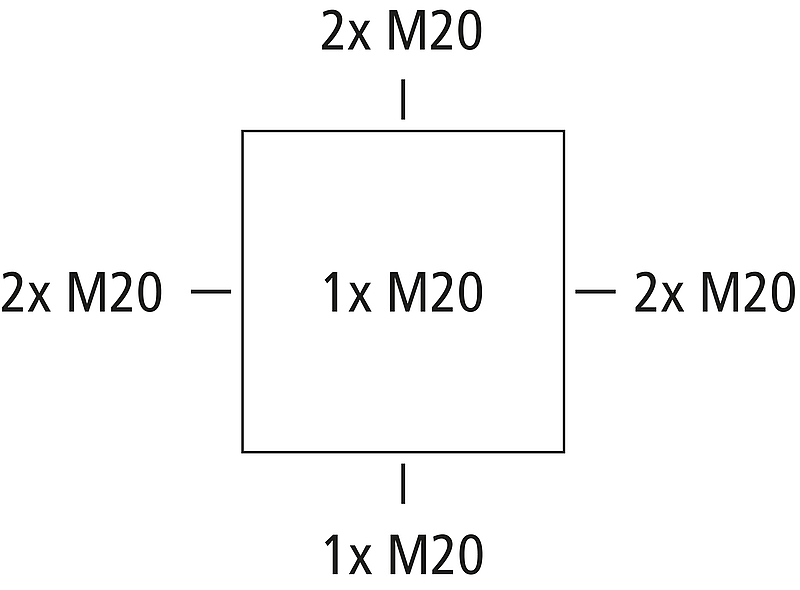

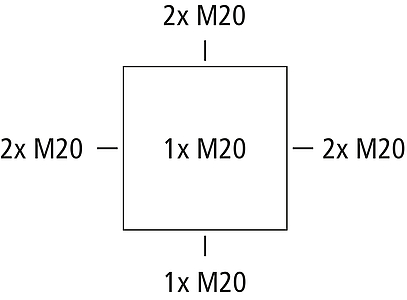

Rozbočovací krabice, se stupněm krytí IP54/IP65, Jmenovitý průřez 2,5 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Vyrážecí membrány, M20, (1 prolis ze zadu, 7 vývodek z boku), Vnější místa pro připevnění, pro standardní instalace ve vnitřním prostoru
šedá, s červeným víkem, bez svorek, pro označení proudových obvodů bezpečnostního osvětlení
Přiložené příslušenství:
4 Vývodka IP54 M20 Rozsah těsnění 8 - 13,5 mm, 1 Zaslepovací zátky M20
| domezovací izolační napětí AC | 690 V |
|---|---|
| max. průřez vodiče | 2,5 mm² |
| třída ochrany | II |
| druh krytí | IP54/IP65 |
| UL Type Rating | žádné údaje |
| barva spodní díl | šedá |
|---|---|
| barva horní díl | červená |
| šířka | 82 mm |
|---|---|
| délka | 82 mm |
| výška | 52 mm |
| Hmotnost | 0.0944 kg |
| Odolné proti UV záření | ne |
|---|---|
| bez obsahu halogenů | ano |
| Třída hořlavosti podle UL94 | HB |
| Pevnost žhavicího drátu podle EN 60695-2-11 | 650 °C |
| druh upevnění | nástěnná/stropní montáž |
|---|---|
| rázová houževnatost | IK07 |
| plombovatelné | ano |
| utahovací moment šroubu víka | 1 Nm |
| Připevnění | Vnější místa pro připevnění |
| max. relativní vlhkost vzduchu 25 °C | 95 % |
|---|---|
| max. relativní vlhkost vzduchu 40 °C | 50 % |
| okolní teplota min. | -25 °C |
| okolní teplota max. | 40 °C |
| okolní teplota 24 h | 35 °C |
| Místo instalace | Vnitřní oblast |
| EAN | 4013902402847 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Číslo celní sazby | 85389099 |
| materiál spodního dílu | polystyren |
|---|---|
| materiál horního dílu | polystyren |
| materiál těsnění | termoplastický elastomer |
| materiál šroubu víka | ušlechtilá ocel V2A |
| zkušební značka | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá
Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, šedá
Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...
Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...
Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...
Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...
Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...
Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...
Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...
Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...
Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V
Plombovací souprava
