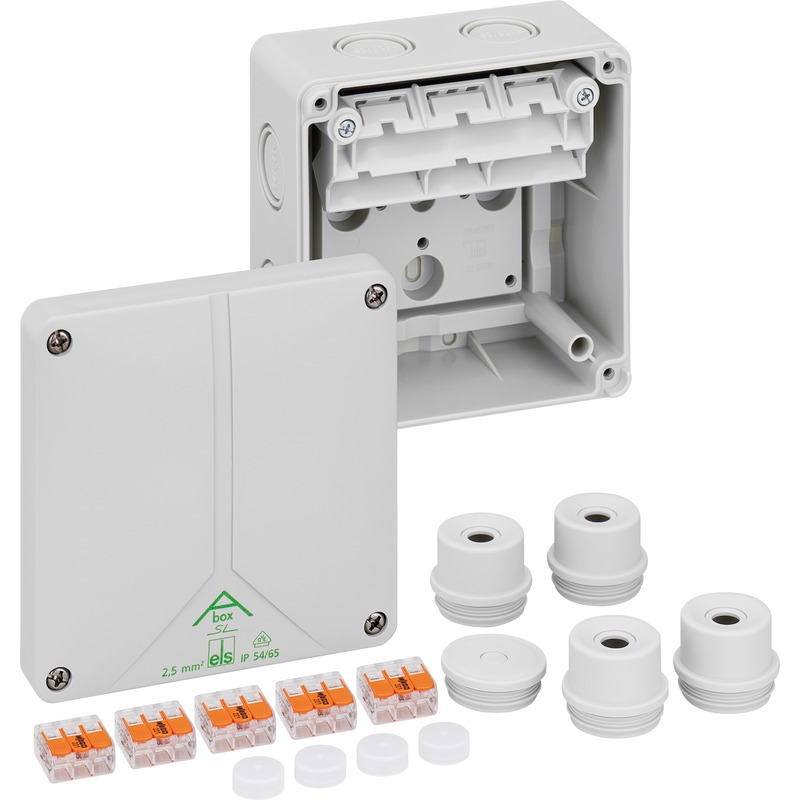

Abox SL-2,5/4²

Abox SL-2,5/4²

Rozbočovací krabice

Abox SL-2,5/4²

Číslo výrobku: 80680701 | Rozměry: 110 x 110 x 67 mm

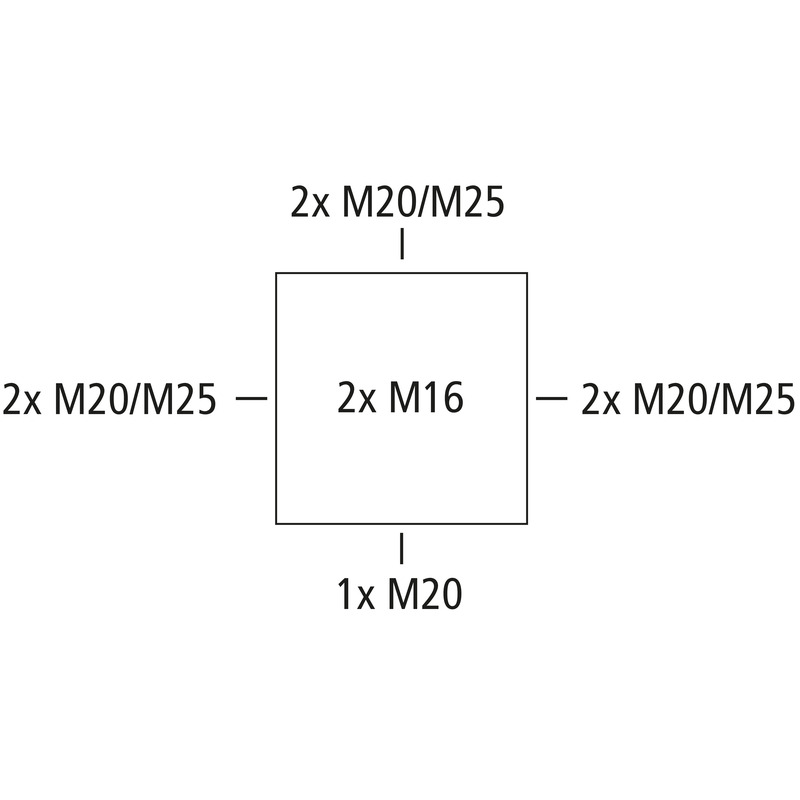

Rozbočovací krabice, se stupněm krytí IP54/IP65, Jmenovitý průřez 4 mm², U_i=450 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Vyrážecí membrány, M20/M25, (2 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, s bezšroubovými svorkami pro standardní instalace ve vnitřním prostoru

šedá, s 5-ti vysoko položenými, bezšroubovými 3-vodičovými svorkami Wago 221-413, max. jmenovitý průřez podle DIN EN 60998: 4 mm², při proudové zatížitelnosti 24 A, svorkovatelné průřezy na pól: 3 x 0,2 až 4 mm² pevné a 3 x 0,14 až 4,0 mm² flexibilní

Přiložené příslušenství:
4 Vývodka IP54 M25 Rozsah těsnění 9 - 18,5 mm, 1 Zaslepovací zátky M25

K průmyslovému výrobku https://www.spelsberg.cz/p/49080601/

elektrické vlastnosti

domezovací izolační napětí AC	450 V
max. průřez vodiče	4 mm²
třída ochrany	II
druh krytí	IP54/IP65
UL Type Rating	žádné údaje

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	110 mm
délka	110 mm
výška	67 mm
Hmotnost	0.222 kg

materiálové vlastnosti

Odolné proti UV záření	ne
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu podle EN 60695-2-11	650 °C

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK07
plombovatelné	ano
utahovací moment šroubu víka	1 Nm
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	40 °C
okolní teplota 24 h	35 °C
Místo instalace	Vnitřní oblast

Sales Information

EAN	4013902931071
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polystyren
materiál horního dílu	polystyren
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku	pdf (485 KB)
Výkres v měřítku	dxf (5 MB)
Výkres v měřítku	dwg (1 MB)
Výkres v měřítku	jpg (1 MB)

Certifikát

VDE Certifikát DE/EN	pdf (768 KB)
UKCA Prohlášení EN	pdf (50 KB)
CE Prohlášení DE/EN/FR	pdf (63 KB)

Příslušenství

Kabelové šroubení - KVR M20-MGM

Kabelové šroubení KVR M20-MGM

Rozměry : 26,5 x 26,5 x 36 mm
Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Kabelové šroubení - KVR M20-GDB/MGM

Kabelové šroubení KVR M20-GDB/MGM

Rozměry : 30 x 30 x 37 mm
Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Kabelové šroubení - KVR M25-MGM

Kabelové šroubení KVR M25-MGM

Rozměry : 31,5 x 31,5 x 44 mm
Číslo výrobku: 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Zaslepovací zátky - VST M20

Zaslepovací zátky VST M20

Rozměry : 24,5 x 24,5 x 13,5 mm
Číslo výrobku: 23142001

Rozsah těsnění 8 - 13,5 mm

Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...

Seznam sledovaných položek

Zaslepovací zátky - VST M25

Zaslepovací zátky VST M25

Rozměry : 29,5 x 29,5 x 14,1 mm
Číslo výrobku: 23142501

Rozsah těsnění 9 - 16 mm

Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...

Seznam sledovaných položek

Dvojitá membránová vývodka - DMS M20/w

Dvojitá membránová vývodka DMS M20/w

Rozměry : 25,2 x 25,2 x 13,4 mm
Číslo výrobku: 26012001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Dvojitá membránová vývodka - DMS M25/w

Dvojitá membránová vývodka DMS M25/w

Rozměry : 29,7 x 29,7 x 13,6 mm
Číslo výrobku: 26012501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Dvojitá membránová vývodka - DMS M20

Dvojitá membránová vývodka DMS M20

Rozměry : 25,2 x 25,2 x 13,4 mm
Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Dvojitá membránová vývodka - DMS M25

Dvojitá membránová vývodka DMS M25

Rozměry : 29,7 x 29,7 x 13,6 mm
Číslo výrobku: 26042501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Odvzdušňovací vývodka - BST M20/sw

Odvzdušňovací vývodka BST M20/sw

Rozměry : 25,2 x 11,9 x 25,2 mm
Číslo výrobku: 26202001

černá

Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...

Seznam sledovaných položek

Odvzdušňovací vývodka - BST M20

Odvzdušňovací vývodka BST M20

Rozměry : 25,22 x 11,9 x 25,2 mm
Číslo výrobku: 26242001

šedá

Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...

Seznam sledovaných položek

Tento článek je archivován!

Plombovací souprava - Abox PST

Plombovací souprava Abox PST

Rozměry : 10 x 25 x 12,5 mm
Číslo výrobku: 89001001

pro spojovací krabice Abox/Abox-i 025 až 100, (od verze Abox/Abox-i...

Plombovací souprava

Seznam sledovaných položek
