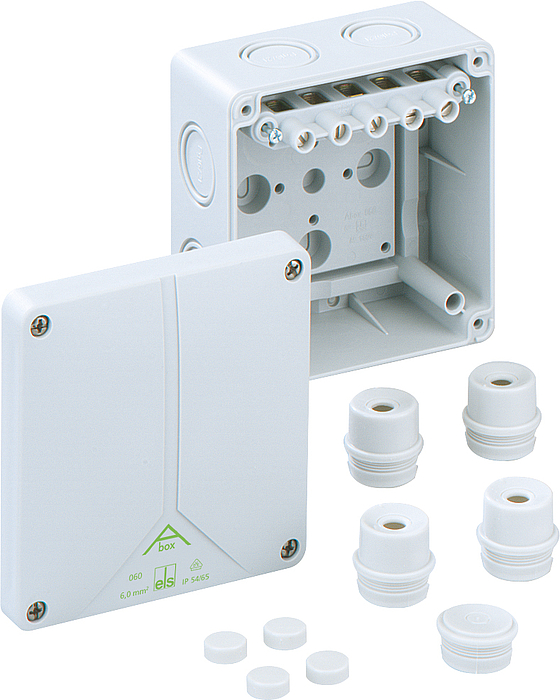

Abox 060-6² Abox 060-6²

Rozbočovací krabice

Abox 060-6²

Číslo výrobku: 80640701 | Rozměry: 110 x 110 x 67 mm

Rozbočovací krabice, se stupněm krytí IP54/IP65, Jmenovitý průřez 6 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Vyrážecí membrány, M20/M25, (2 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru

šedá, s vysoko položenou šroubovou svorkou, 5-pólovou - 6 mm² (4 x 2,5² / 4 x 4² / 3 x 6²)

Přiložené příslušenství:
4 Vývodka IP54 M25 Rozsah těsnění 9 - 18,5 mm, 1 Zaslepovací zátky M25

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 6 mm²
třída ochrany II
druh krytí IP54/IP65
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 110 mm
délka 110 mm
výška 67 mm
Hmotnost 0.2226 kg

materiálové vlastnosti

Odolné proti UV záření ne
bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK07
plombovatelné ano
utahovací moment šroubu víka 1 Nm
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Vnitřní oblast

Sales Information

EAN 4013902110155
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu polystyren
materiál horního dílu polystyren
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES pdf (1 MB)

Rozměrový list

Výkres v měřítku dxf (4 MB)
Výkres v měřítku dwg (748 KB)
Výkres v měřítku jpg (1 MB)
Výkres v měřítku pdf (369 KB)

Certifikát

CE Prohlášení DE/EN/PL pdf (313 KB)
VDE Certifikát DE/EN pdf (679 KB)
UKCA Prohlášení EN pdf (49 KB)
CE Prohlášení DE/EN/FR pdf (220 KB)

Příslušenství

Spojovací sada - KS M20

Spojovací sada KS M20

  • Rozměry : 100 x 40 x 30 mm
  • Číslo výrobku: 19202001

Délka závitu 17 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Seznam sledovaných položek
Podrobnosti
Spojovací sada - KS M25

Spojovací sada KS M25

  • Rozměry : 36 x 32 x 27 mm
  • Číslo výrobku: 19202501

Délka závitu 19 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Seznam sledovaných položek
Podrobnosti
Spojovací sada - KS M25-gro

Spojovací sada KS M25-gro

  • Rozměry : 36 x 32 x 22 mm
  • Číslo výrobku: 19202601

Délka závitu 22 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Seznam sledovaných položek
Podrobnosti
DIN lišta - NS 35-81

DIN lišta NS 35-81

  • Rozměry : 35 x 81,0 x 7,5 mm
  • Číslo výrobku: 19808101

pro TK 1111, TK 1309, TK 1313, TK 1809, TK 1811 a Abox/Abox-i 060,...



Normalizovaná lišta podle DIN EN 60715, 35 x 7,5 mm, včetně připevňovacích šroubů



Seznam sledovaných položek
Podrobnosti
Vývodka - WST M20

Vývodka WST M20

  • Rozměry : 24 x 24 x 20 mm
  • Číslo výrobku: 20342001

Rozsah těsnění 8 - 13,5 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá



Seznam sledovaných položek
Podrobnosti
Vývodka - WST M25

Vývodka WST M25

  • Rozměry : 29,5 x 29,5 x 22 mm
  • Číslo výrobku: 20342501

Rozsah těsnění 9 - 16 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá



Seznam sledovaných položek
Podrobnosti
Kontramatice - GMU PA M20

Kontramatice GMU PA M20

  • Rozměry : 29 x 29 x 6 mm
  • Číslo výrobku: 20842001

Závit M20x1,5



Kontramatice pro metrickou vývodku a kabelová šroubení, polyamid



Seznam sledovaných položek
Podrobnosti
Kontramatice - GMU PA M25

Kontramatice GMU PA M25

  • Rozměry : 36 x 36 x 6 mm
  • Číslo výrobku: 20842501

Závit M25x1,5



Kontramatice pro metrickou vývodku a kabelová šroubení, polyamid



Seznam sledovaných položek
Podrobnosti
Vývodka - WNI M20

Vývodka WNI M20

  • Rozměry : 24 x 24 x 20 mm
  • Číslo výrobku: 21342001

Rozsah těsnění 8 - 13,5 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, šedá



Seznam sledovaných položek
Podrobnosti
Vývodka - WNI M25

Vývodka WNI M25

  • Rozměry : 29,5 x 29,5 x 22 mm
  • Číslo výrobku: 21342501

Rozsah těsnění 9 - 16 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, šedá



Seznam sledovaných položek
Podrobnosti
Stupňovitá vývodka - SNI M20

Stupňovitá vývodka SNI M20

  • Rozměry : 25 x 25 x 17 mm
  • Číslo výrobku: 21642001

Rozsah těsnění 5 - 16 mm



Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...



Seznam sledovaných položek
Podrobnosti
Stupňovitá vývodka - SNI M25

Stupňovitá vývodka SNI M25

  • Rozměry : 30 x 30 x 19 mm
  • Číslo výrobku: 21642501

Rozsah těsnění 5 - 21 mm



Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M20-MGM

Kabelové šroubení KVR M20-MGM

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M20-GDB/MGM

Kabelové šroubení KVR M20-GDB/MGM

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M25-MGM

Kabelové šroubení KVR M25-MGM

  • Rozměry : 31,5 x 31,5 x 44 mm
  • Číslo výrobku: 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Vývodka - AST M20

Vývodka AST M20

  • Rozměry : 24,5 x 24,5 x 22,5 mm
  • Číslo výrobku: 23042001

Rozsah těsnění 8 - 13,5 mm



Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Seznam sledovaných položek
Podrobnosti
Vývodka - AST M25

Vývodka AST M25

  • Rozměry : 29,5 x 29,5 x 22,6 mm
  • Číslo výrobku: 23042501

Rozsah těsnění 9 - 18,5 mm



Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Seznam sledovaných položek
Podrobnosti
Zaslepovací zátky - VST M20

Zaslepovací zátky VST M20

  • Rozměry : 24,5 x 24,5 x 13,5 mm
  • Číslo výrobku: 23142001

Rozsah těsnění 8 - 13,5 mm



Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...



Seznam sledovaných položek
Podrobnosti
Zaslepovací zátky - VST M25

Zaslepovací zátky VST M25

  • Rozměry : 29,5 x 29,5 x 14,1 mm
  • Číslo výrobku: 23142501

Rozsah těsnění 9 - 16 mm



Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M20/sw

Dvojitá membránová vývodka DMS M20/sw

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26002001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M20/w

Dvojitá membránová vývodka DMS M20/w

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26012001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M25/w

Dvojitá membránová vývodka DMS M25/w

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26012501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M20

Dvojitá membránová vývodka DMS M20

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M25

Dvojitá membránová vývodka DMS M25

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26042501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Odvzdušňovací vývodka - BST M20/sw

Odvzdušňovací vývodka BST M20/sw

  • Rozměry : 25,2 x 11,9 x 25,2 mm
  • Číslo výrobku: 26202001

černá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Seznam sledovaných položek
Podrobnosti
Odvzdušňovací vývodka - BST M20

Odvzdušňovací vývodka BST M20

  • Rozměry : 25,22 x 11,9 x 25,2 mm
  • Číslo výrobku: 26242001

šedá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Seznam sledovaných položek
Podrobnosti
Trubkové hrdlo - RST M20

Trubkové hrdlo RST M20

  • Rozměry : 29 x 26 x 38 mm
  • Číslo výrobku: 28842001

pro trubky s vnějším průměrem 20 mm



Nátrubek k uchycení hladkých trubek, s kontramaticí, polystyren, šedý



Seznam sledovaných položek
Podrobnosti
Trubkové hrdlo - RST M25

Trubkové hrdlo RST M25

  • Rozměry : 36 x 32 x 38 mm
  • Číslo výrobku: 28842501

pro trubky s vnějším průměrem 25 mm



Nátrubek k uchycení hladkých trubek, s kontramaticí, polystyren, šedý



Seznam sledovaných položek
Podrobnosti
Svorkovnice - Abox 060 KLS-6²

Svorkovnice Abox 060 KLS-6²

  • Rozměry : 46,6 x 17,8 x 31,5 mm
  • Číslo výrobku: 84000601

5 pólů - 6 mm²



Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Plombovací souprava - Abox PST

Plombovací souprava Abox PST

  • Rozměry : 10 x 25 x 12,5 mm
  • Číslo výrobku: 89001001

pro spojovací krabice Abox/Abox-i 025 až 100, (od verze Abox/Abox-i...



Plombovací souprava



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
Montážní deska - Abox 060 MPI

Montážní deska Abox 060 MPI

  • Rozměry : 83 x 83 x 2,5 mm
  • Číslo výrobku: 89500601

pro Abox/Abox-i 060



Montážní deska z izolačního materiálu kašírovaného melaminem, tloušťka 2,5 mm, šedá, vč....



Seznam sledovaných položek
Podrobnosti
