Abzweigkasten Abox 040 AB-4² (80540701) Abox (do roku 2024): Spelsberg
Tento výrobek je zastaralý. běží z k 28.02.2025

Rozbočovací krabice

Abox 040 AB-4²

Číslo výrobku: 80540701 | Rozměry: 93 x 93 x 55 mm

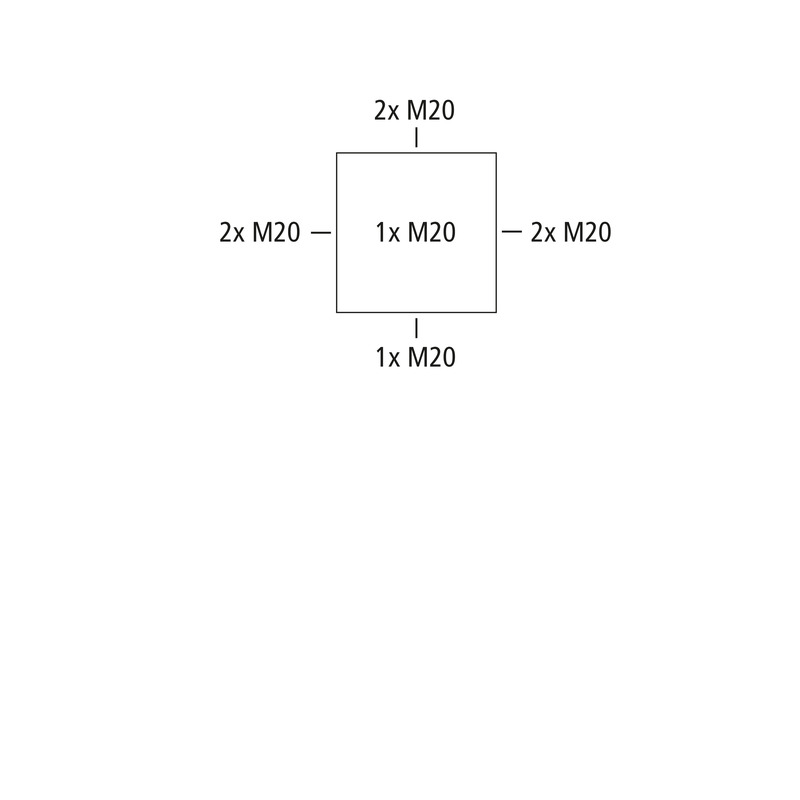

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 4 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Samotěsnicí měkká přívodní membrána, M20, Rozsah těsnění 2 - 16 mm, (1 prolis ze zadu, 7 vývodek z boku), Vnější místa pro připevnění, pro standardní instalace ve vnitřním prostoru

šedá, s šroubovou svorkou, 5-pólovou - 2,5/4 mm² (4 x 1,5² / 4 x 2,5² / 4 x 4²)

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 4 mm²
třída ochrany II
druh krytí IP65
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 93 mm
délka 93 mm
výška 55 mm
Hmotnost 0.1243 kg

materiálové vlastnosti

Odolné proti UV záření ne
bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

pro těsnicí rozsah min. 2 mm
pro těsnicí rozsah max. 16 mm
druh upevnění nástěnná/stropní montáž
rázová houževnatost IK07
plombovatelné ano
utahovací moment šroubu víka 1 Nm
Připevnění Vnější místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Vnitřní oblast

Sales Information

EAN 4013902954926
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu polystyren
materiál horního dílu polystyren
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES pdf (1 MB)

Rozměrový list

Výkres v měřítku pdf (388 KB)
Výkres v měřítku dxf (3 MB)
Výkres v měřítku dwg (539 KB)
Výkres v měřítku jpg (1 MB)

Certifikát

UKCA Prohlášení EN pdf (49 KB)
CE Prohlášení DE/EN/FR pdf (220 KB)
CE Prohlášení DE/EN/PL pdf (313 KB)
VDE Certifikát DE/EN pdf (679 KB)

Příslušenství

Spojovací sada KS M20

  • Rozměry : 100 x 40 x 30 mm
  • Číslo výrobku: 19202001

Délka závitu 17 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Vývodka WST M20

  • Rozměry : 24 x 24 x 20 mm
  • Číslo výrobku: 20342001

Rozsah těsnění 8 - 13,5 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s uzavřenou těsnicí membránou, šedá



Vývodka WNI M20

  • Rozměry : 24 x 24 x 20 mm
  • Číslo výrobku: 21342001

Rozsah těsnění 8 - 13,5 mm, Délka závitu 12 mm



Vývodka, IP54, M_ x 1,5 mm s otevřenou těsnicí membránou, šedá



Stupňovitá vývodka SNI M20

  • Rozměry : 25 x 25 x 17 mm
  • Číslo výrobku: 21642001

Rozsah těsnění 5 - 16 mm



Stupňovitá vývodka, IP55, s uzavřenou těsnicí membránou, odříznutelná ve více stupních,...



Kabelové šroubení KVR M20-MGM

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M20-GDB/MGM

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Vývodka AST M20

  • Rozměry : 24,5 x 24,5 x 22,5 mm
  • Číslo výrobku: 23042001

Rozsah těsnění 8 - 13,5 mm



Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Zaslepovací zátky VST M20

  • Rozměry : 24,5 x 24,5 x 13,5 mm
  • Číslo výrobku: 23142001

Rozsah těsnění 8 - 13,5 mm



Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...



Dvojitá membránová vývodka DMS M20/w

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26012001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M20

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Odvzdušňovací vývodka BST M20/sw

  • Rozměry : 25,2 x 11,9 x 25,2 mm
  • Číslo výrobku: 26202001

černá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Odvzdušňovací vývodka BST M20

  • Rozměry : 25,22 x 11,9 x 25,2 mm
  • Číslo výrobku: 26242001

šedá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Trubkové hrdlo RST M20

  • Rozměry : 29 x 26 x 38 mm
  • Číslo výrobku: 28842001

pro trubky s vnějším průměrem 20 mm



Nátrubek k uchycení hladkých trubek, s kontramaticí, polystyren, šedý



Svorkovnice Abox 025/040 KLS-2,5²/4²

  • Rozměry : 46,6 x 17,8 x 31,5 mm
  • Číslo výrobku: 84000401

5-pólové - 2,5/4 mm²



Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V
