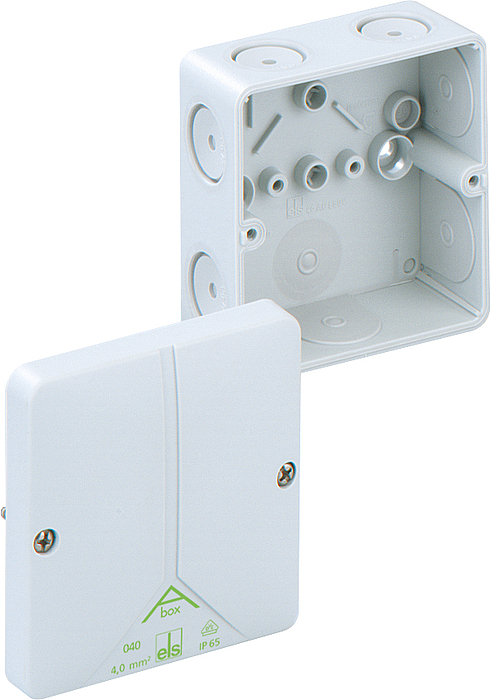

Rozbočovací krabice
Číslo výrobku: 80490701 | Rozměry: 93 x 93 x 55 mm

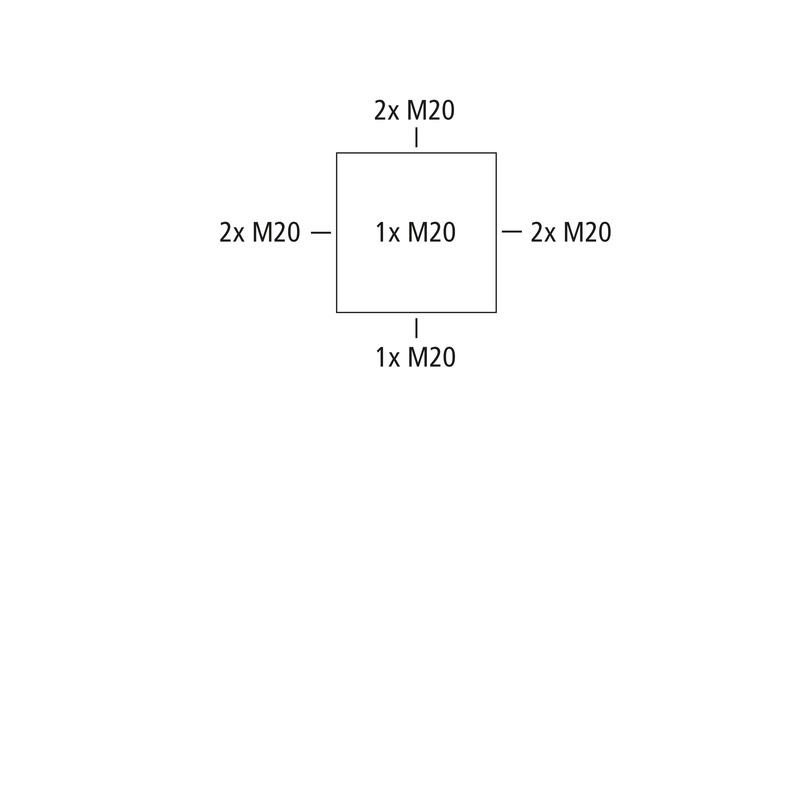

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 4 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Samotěsnicí měkká přívodní membrána, M20, Rozsah těsnění 2 - 16 mm, (1 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru
šedá, bez svorek
| domezovací izolační napětí AC | 690 V |
|---|---|
| max. průřez vodiče | 4 mm² |
| třída ochrany | II |
| druh krytí | IP65 |
| UL Type Rating | žádné údaje |
| barva spodní díl | šedá |
|---|---|
| barva horní díl | šedá |
| šířka | 93 mm |
|---|---|
| délka | 93 mm |
| výška | 55 mm |
| Hmotnost | 0.105 kg |
| Odolné proti UV záření | ne |
|---|---|
| bez obsahu halogenů | ano |
| Třída hořlavosti podle UL94 | HB |
| Pevnost žhavicího drátu podle EN 60695-2-11 | 650 °C |
| pro těsnicí rozsah min. | 2 mm |
|---|---|
| pro těsnicí rozsah max. | 16 mm |
| druh upevnění | nástěnná/stropní montáž |
| rázová houževnatost | IK07 |
| plombovatelné | ano |
| utahovací moment šroubu víka | 1 Nm |
| Připevnění | Vnitřní místa pro připevnění |
| max. relativní vlhkost vzduchu 25 °C | 95 % |
|---|---|
| max. relativní vlhkost vzduchu 40 °C | 50 % |
| okolní teplota min. | -25 °C |
| okolní teplota max. | 40 °C |
| okolní teplota 24 h | 35 °C |
| Místo instalace | Vnitřní oblast |
| EAN | 4013902110056 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Číslo celní sazby | 85389099 |
| materiál spodního dílu | polystyren |
|---|---|
| materiál horního dílu | polystyren |
| materiál šroubu víka | ušlechtilá ocel V2A |
| zkušební značka | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|
