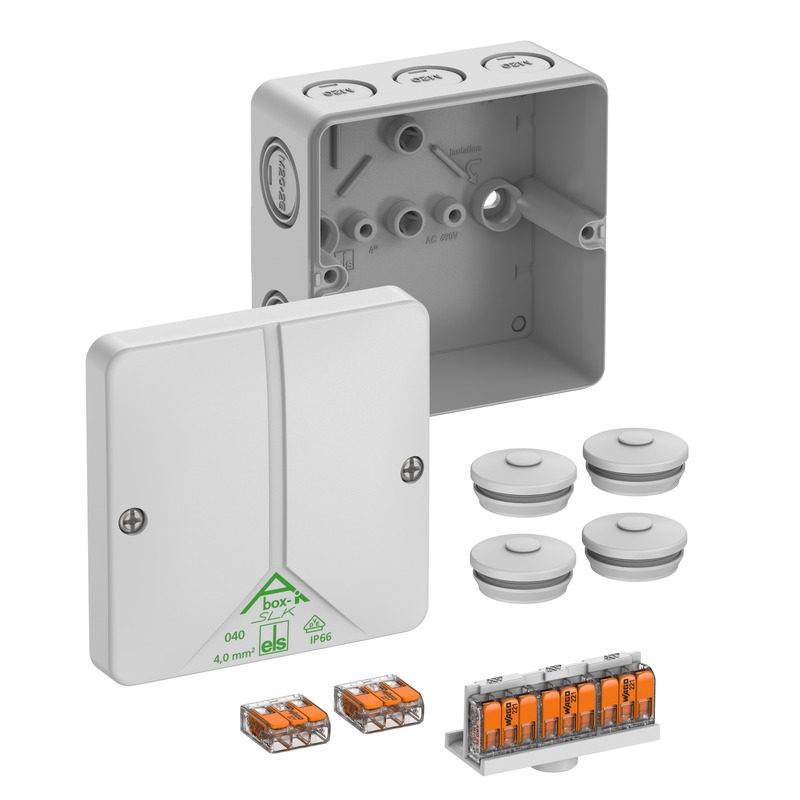

Rozbočovací krabice

Abox-i SLK-4²

Číslo výrobku: 50180401 | Rozměry: 94 x 94 x 57 mm

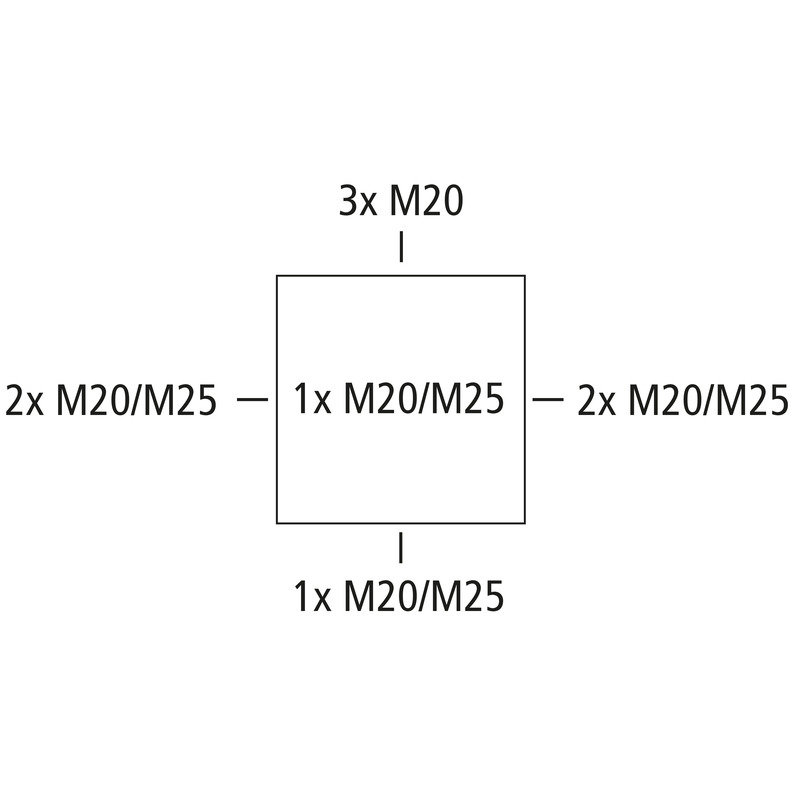

Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 4 mm², Ui=450 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Vyrážecí membrány, M20/M25, (1 prolis ze zadu, 8 vývodek z boku), Vnitřní místa pro připevnění, s bezšroubovými svorkami pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

šedá, s 5-ti na dno upevněnými, bezšroubovými 3-vodičovými svorkami Wago 221-413 - 4 mm², svorkovatelné průřezy na pól: 3 x 0,2 až 4 mm² pevné Cu a 3 x 0,14 až 4 mm² flexibilní Cu

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M25 rozsah těsnění 9 - 16 mm

elektrické vlastnosti

domezovací izolační napětí AC 450 V
max. průřez vodiče 4 mm²
třída ochrany II
druh krytí IP66
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 94 mm
délka 94 mm
výška 57 mm
Hmotnost 0.1763 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK08
plombovatelné ano
utahovací moment šroubu víka 1.7 Nm
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902668953
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu Polykarbonát, zesílený skelnými vlákny
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (410 KB)
Výkres v měřítku dxf (5 MB)
Výkres v měřítku dwg (936 KB)
Výkres v měřítku jpg (1 MB)

Certifikát

DLG Schválení EN pdf (2 MB)
CE Prohlášení DE/EN/FR pdf (63 KB)
DLG Schválení DE pdf (2 MB)
VDE Certifikát DE/EN pdf (768 KB)

Příslušenství

Dvojitá membránová vývodka DMS M20

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M25

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26042501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Kabelové šroubení KVR M20-MGM

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M20-GDB/MGM

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M25-MGM

  • Rozměry : 31,5 x 31,5 x 44 mm
  • Číslo výrobku: 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Tento článek je archivován!

Plombovací souprava Abox PST

  • Rozměry : 10 x 25 x 12,5 mm
  • Číslo výrobku: 89001001

pro spojovací krabice Abox/Abox-i 025 až 100, (od verze Abox/Abox-i...



Plombovací souprava
