Abzweigkasten Abox-i m 025 AB-L (49990201) Abox (do roku 2024): Spelsberg
Tento výrobek je zastaralý. běží z k 28.02.2025

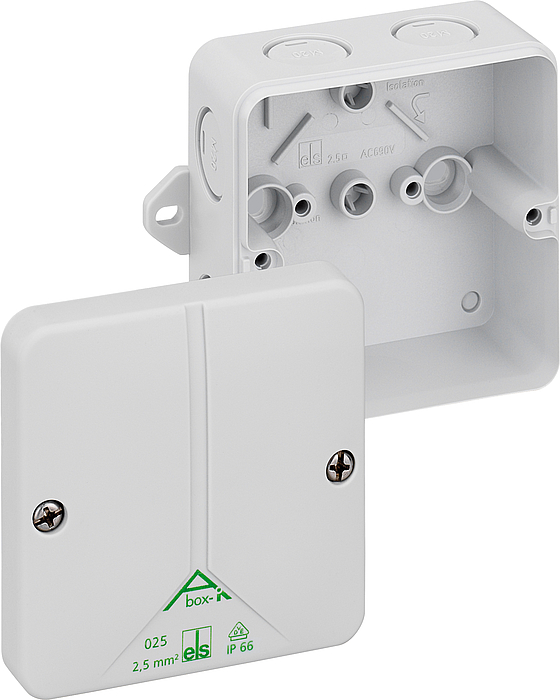

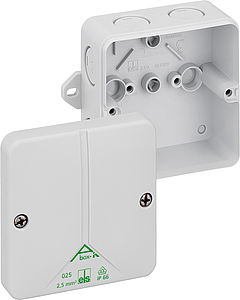

Rozbočovací krabice

Abox-i m 025 AB-L

Číslo výrobku: 49990201 | Rozměry: 82 x 82 x 52 mm

Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 2,5 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20, (1 prolis ze zadu, 7 vývodek z boku), Vnější místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

šedá, bez svorek

Přiložené příslušenství:
4 Dvojitá membránová vývodka IP66 M20 Rozsah těsnění 7 - 12 mm

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 2,5 mm²
třída ochrany II
druh krytí IP66
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 82 mm
délka 82 mm
výška 52 mm
Hmotnost 0.1164 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK08
plombovatelné ano
utahovací moment šroubu víka 1.7 Nm
Připevnění Vnější místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902532513
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85389099

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění termoplastický elastomer
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)
zkušební značka DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (365 KB)
Výkres v měřítku dxf (4 MB)
Výkres v měřítku dwg (801 KB)
Výkres v měřítku jpg (1 MB)

Certifikát

CE Prohlášení DE/EN/FR pdf (312 KB)
UKCA Prohlášení EN pdf (49 KB)
DLG Schválení EN pdf (2 MB)
VDE Certifikát (DIN EN 60670) DE/EN pdf (329 KB)
CE Prohlášení DE/EN/PL pdf (316 KB)
DNV Certifikát EN pdf (198 KB)
DLG Schválení DE pdf (2 MB)

Příslušenství

Kontramatice GMU PA M20

  • Rozměry : 29 x 29 x 6 mm
  • Číslo výrobku: 20842001

Závit M20x1,5



Kontramatice pro metrickou vývodku a kabelová šroubení, polyamid



Kabelové šroubení KVR M20-MGM

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M20-GDB/MGM

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M20

  • Rozměry : 30 x 30 x 36 mm
  • Číslo výrobku: 24742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, bez kontramatice, šedé
(*...



Kabelové šroubení KVR M20-GDB

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 24742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, bez kontramatice, šedé
(*...



Dvojitá membránová vývodka DMS M20/w

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26012001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M20

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Svorkovnice Abox 025/040 KLS-2,5²/4²

  • Rozměry : 46,6 x 17,8 x 31,5 mm
  • Číslo výrobku: 84000401

5-pólové - 2,5/4 mm²



Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V



Tento článek je archivován!

Plombovací souprava Abox PST

  • Rozměry : 10 x 25 x 12,5 mm
  • Číslo výrobku: 89001001

pro spojovací krabice Abox/Abox-i 025 až 100, (od verze Abox/Abox-i...



Plombovací souprava



Držák svorek Abox 025/040 KLH-SL 0,2/4²

  • Rozměry : 56,4 x 23 x 28,5 mm
  • Číslo výrobku: 84000201

hodí se pro všechny spojovací krabice Abox / Abox-i 025/040 a Abox m /...



Držák svorek pro instalační svorky WAGO řady 221-41X
