Abzweigkasten Abox-i SLK-2,5² (49680201) Abox (do roku 2024): Spelsberg
Tento článek je archivován!

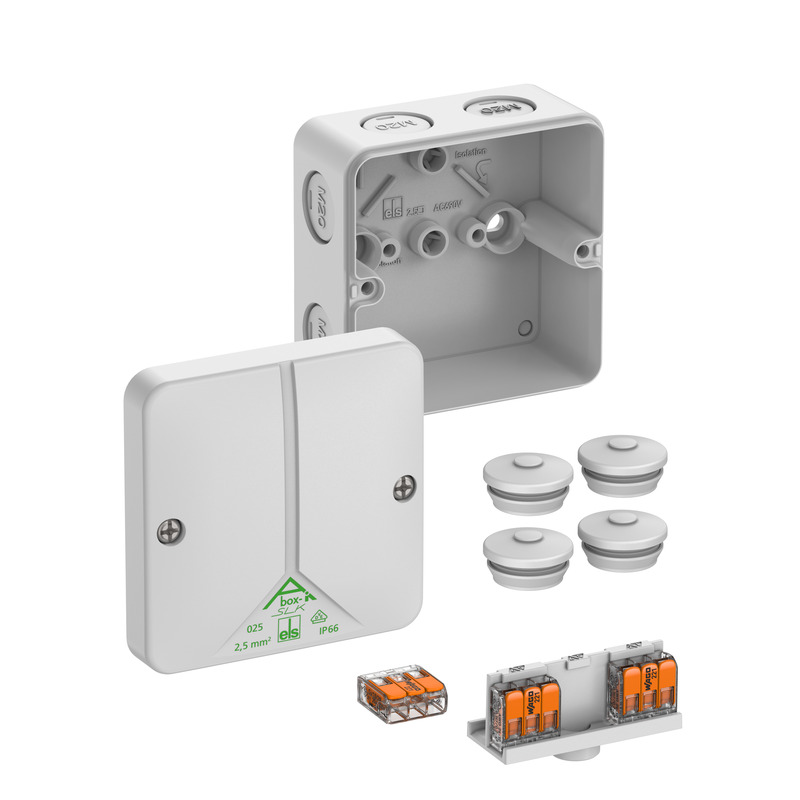

Rozbočovací krabice

Abox-i SLK-2,5²

Číslo výrobku: 49680201 | Rozměry: 82 x 82 x 52 mm

Rozbočovací krabice, se stupněm krytí IP66, Jmenovitý průřez 2,5 mm², Ui=450 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Vyrážecí membrány, M20, (1 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, s bezšroubovými svorkami pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

šedá, In=24 A, s 3 na dno upevněnými, bezšroubovými 3-vodičovými svorkami Wago 221-413 - 2,5 mm², svorkovatelné průřezy na pól: 3 x 0,2 až 2,5 mm² pevné Cu a 3 x 0,14 až 2,5 mm² flexibilní Cu

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M20 rozsah těsnění 7 - 12 mm

elektrické vlastnosti

domezovací izolační napětí AC 450 V
max. průřez vodiče 2,5 mm²
třída ochrany II
druh krytí IP66
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 82 mm
délka 82 mm
výška 52 mm
Hmotnost 0.1296 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK08
plombovatelné ano
utahovací moment šroubu víka 1.7 Nm
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902668922
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu Polykarbonát, zesílený skelnými vlákny
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (380 KB)
Výkres v měřítku jpg (1 MB)
Výkres v měřítku dwg (861 KB)
Výkres v měřítku dxf (4 MB)

Certifikát

CE Prohlášení DE/EN/FR pdf (63 KB)
DLG Schválení DE pdf (2 MB)
DLG Schválení EN pdf (2 MB)
VDE Certifikát DE/EN pdf (768 KB)
