Rozbočovací krabice

Abox XT SL 2,5²

Číslo výrobku: 49280201 | Rozměry: 82 x 82 x 52 mm

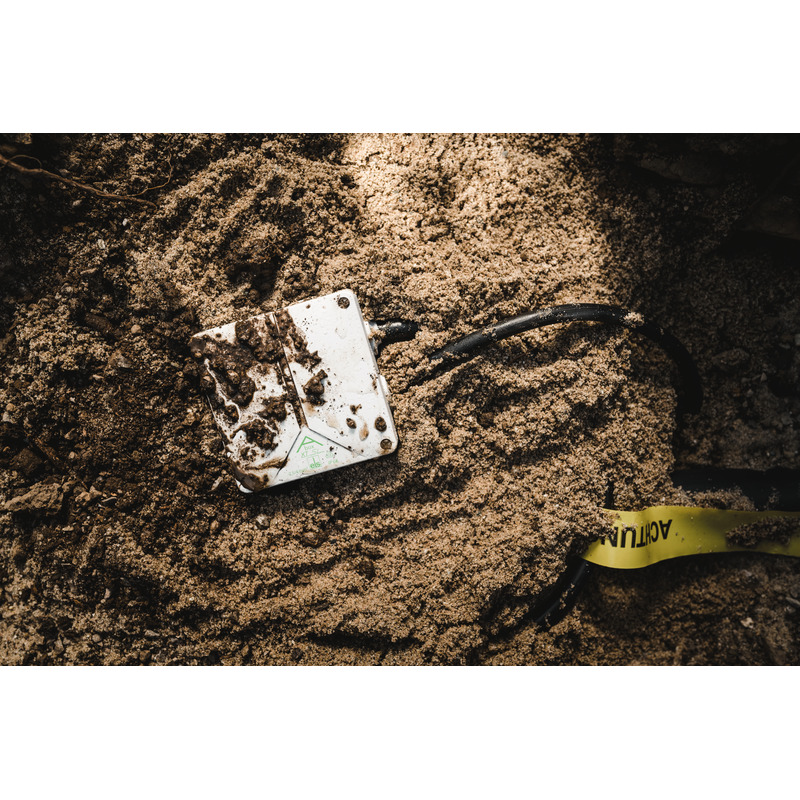

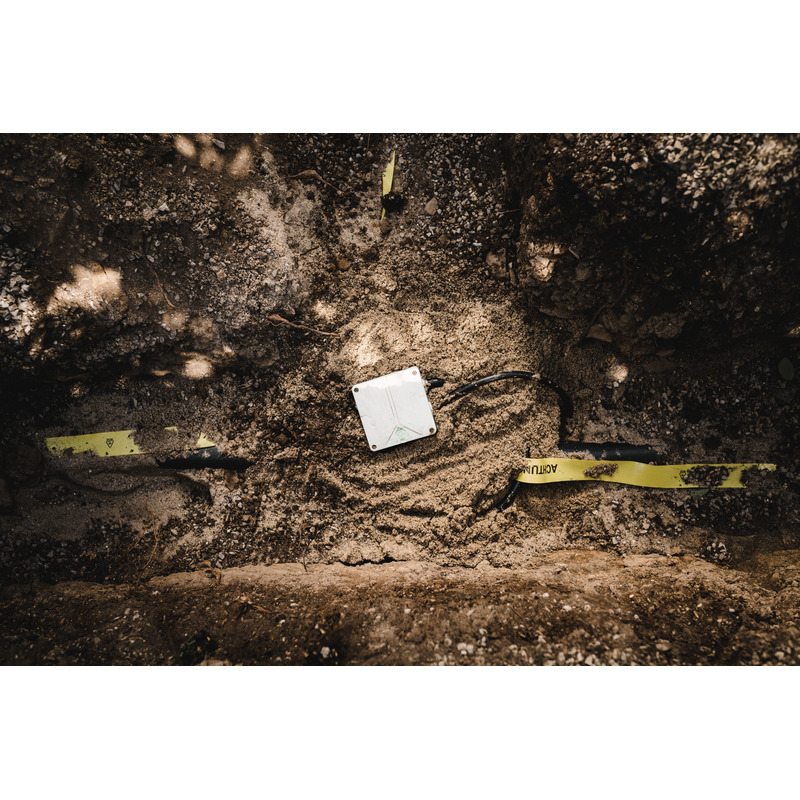

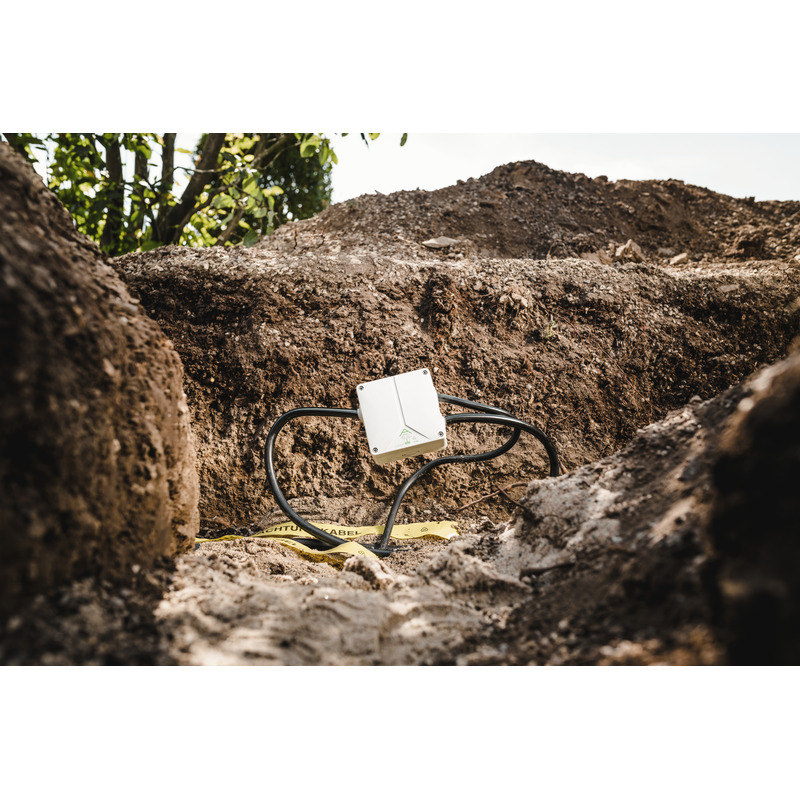

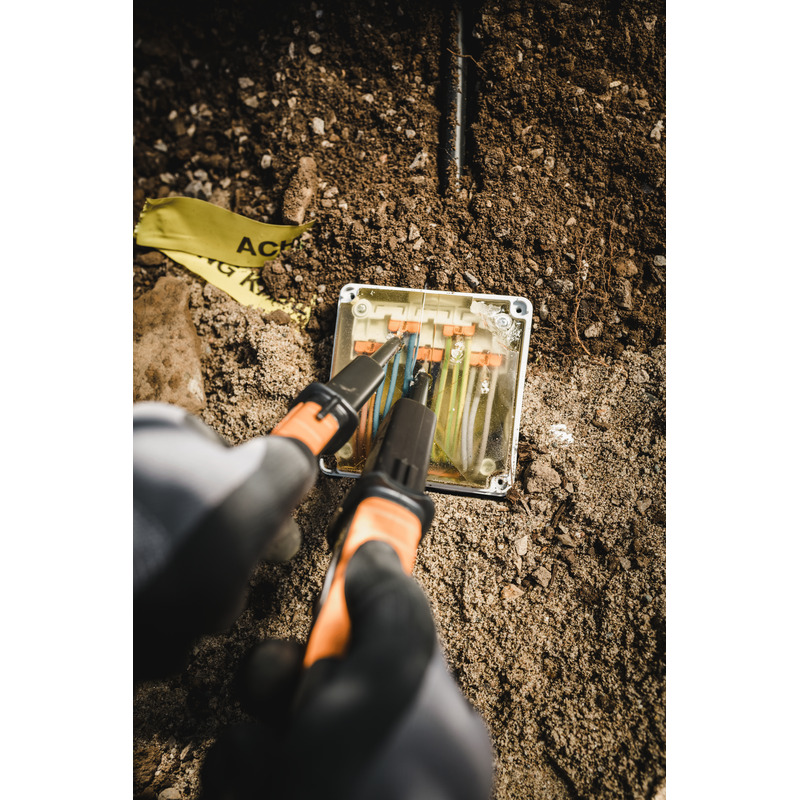

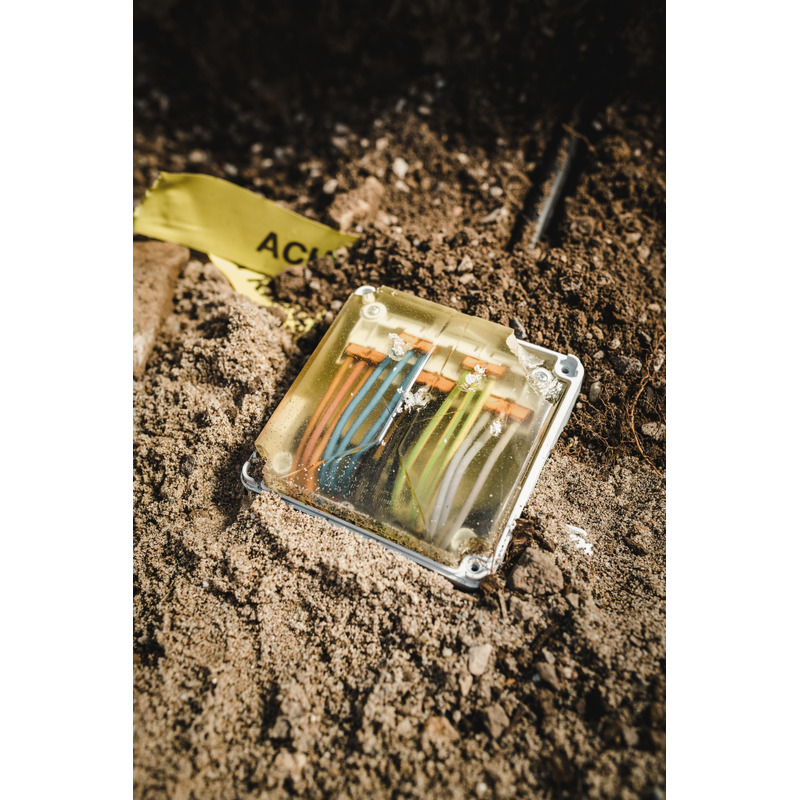

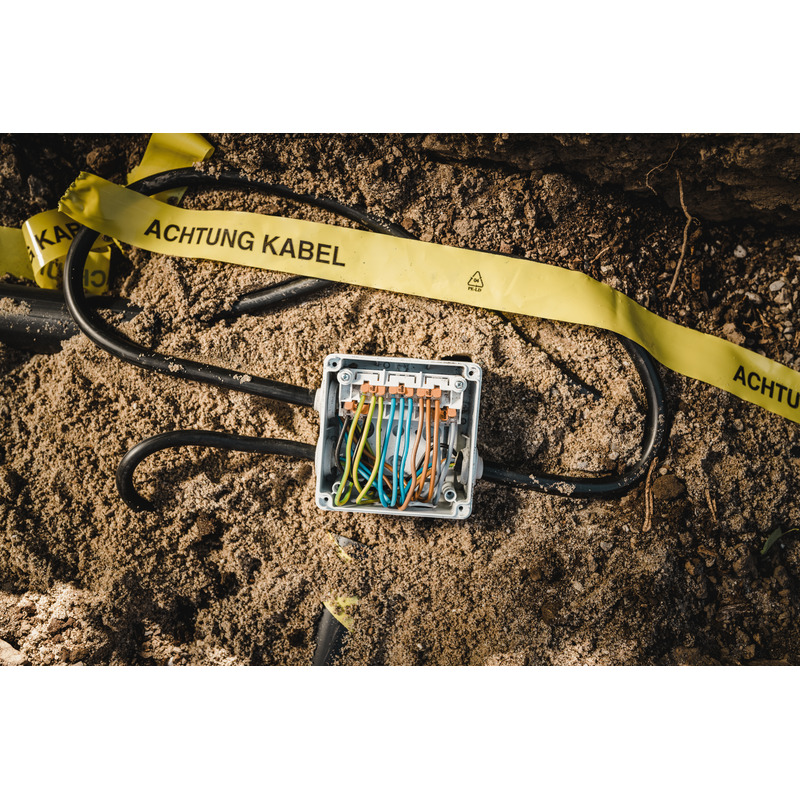

Rozbočovací krabice, se stupněm krytí IP68, Jmenovitý průřez 2,5 mm², Ui=450 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Vyrážecí membrány, M20, (1 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, s bezšroubovými svorkami k zalití, pro montáž v záplavových oblastech a v zemině bez dopravní zátěže

šedá, In=24 A, s 5-ti bezšroubovými 3-vodičovými svorkami typ Wago 221-413, max. jmenovitý průřez podle DIN EN 60998: 2,5 mm², svorkovatelné průřezy na pól: 3 x 0,2 až 2,5 mm² pevné a 3 x 0,14 až 2,5 mm² flexibilní

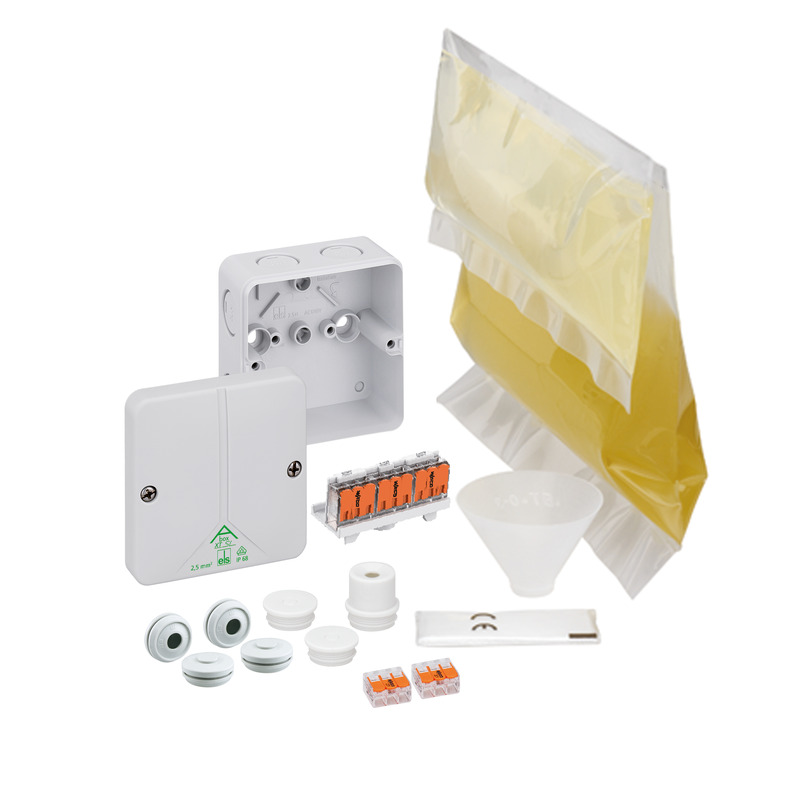

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M20 rozsah těsnění 7 - 12 mm, 2 uzavírací zátky M20, 1 vývodka M20, 1 sáček lité pryskyřice GHB1 s plnicím trychtýřem

elektrické vlastnosti

domezovací izolační napětí AC 450 V
max. průřez vodiče 2,5 mm²
třída ochrany II
druh krytí IP68
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 82 mm
délka 82 mm
výška 52 mm
Hmotnost 0.459 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

rázová houževnatost IK08
plombovatelné ano
utahovací moment šroubu víka 1.7 Nm
Připevnění Vnitřní místa pro připevnění

okolní podmínky

okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Nechráněná venkovní oblast

Sales Information

EAN 4013902643257
Packing Unit Code CT
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu Polykarbonát, zesílený skelnými vlákny
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál přívodu nerelevantní
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES pdf (415 KB)

Bezpečnostní list

Bezpečnostní list EN pdf (774 KB)
Bezpečnostní list DK pdf (199 KB)
Bezpečnostní list DE pdf (794 KB)

Certifikát

CE Prohlášení DE/EN/PL pdf (90 KB)
CE Prohlášení DE/EN/FR pdf (62 KB)
UKCA Prohlášení EN pdf (49 KB)
VDE Certifikát (DIN EN 60670-1 / -22) DE/EN pdf (269 KB)

Příslušenství

Tento článek je archivován!

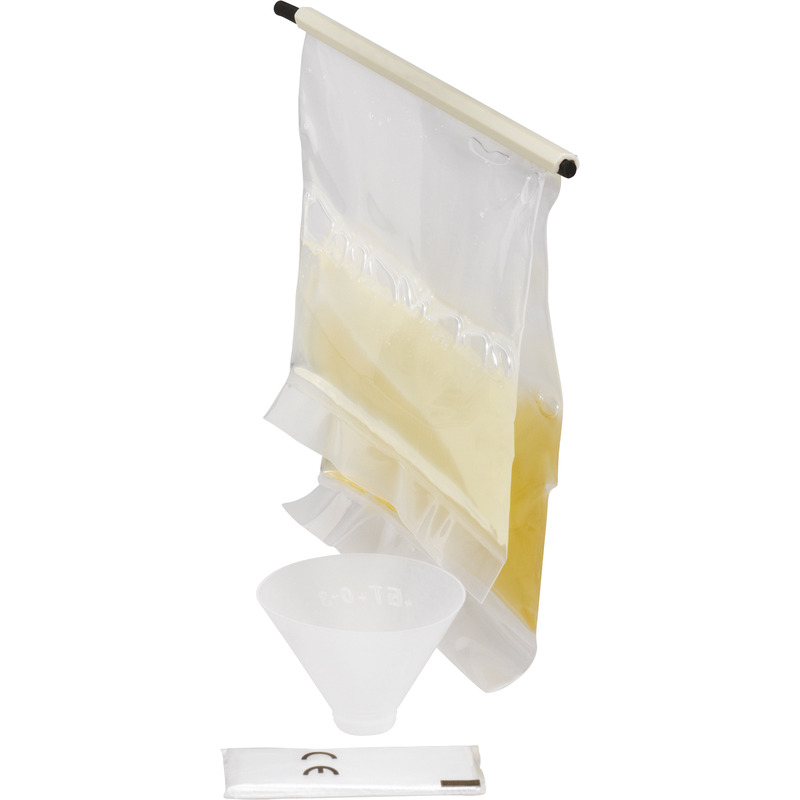

Sáček lité pryskyřice GHB 1

  • Číslo výrobku: 49250201

250 ml, bezhalogenová



Sáček lité pryskyřice GHB 1, pro Abox XT 025-2,5² a Abox XT SL 2,5², bez označení s trychtýřem a...



Dvojitá membránová vývodka DMS M20

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Kabelové šroubení KVR M20-MGM

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M20-GDB/MGM

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Vývodka AST M20

  • Rozměry : 24,5 x 24,5 x 22,5 mm
  • Číslo výrobku: 23042001

Rozsah těsnění 8 - 13,5 mm



Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Zaslepovací zátky VST M20

  • Rozměry : 24,5 x 24,5 x 13,5 mm
  • Číslo výrobku: 23142001

Rozsah těsnění 8 - 13,5 mm



Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...
