Abzweigkasten Abox XT 100-10² (49241001) Abox (do roku 2024): Spelsberg
Tento článek je archivován!

Rozbočovací krabice

Abox XT 100-10²

Číslo výrobku: 49241001 | Rozměry: 140 x 140 x 79 mm

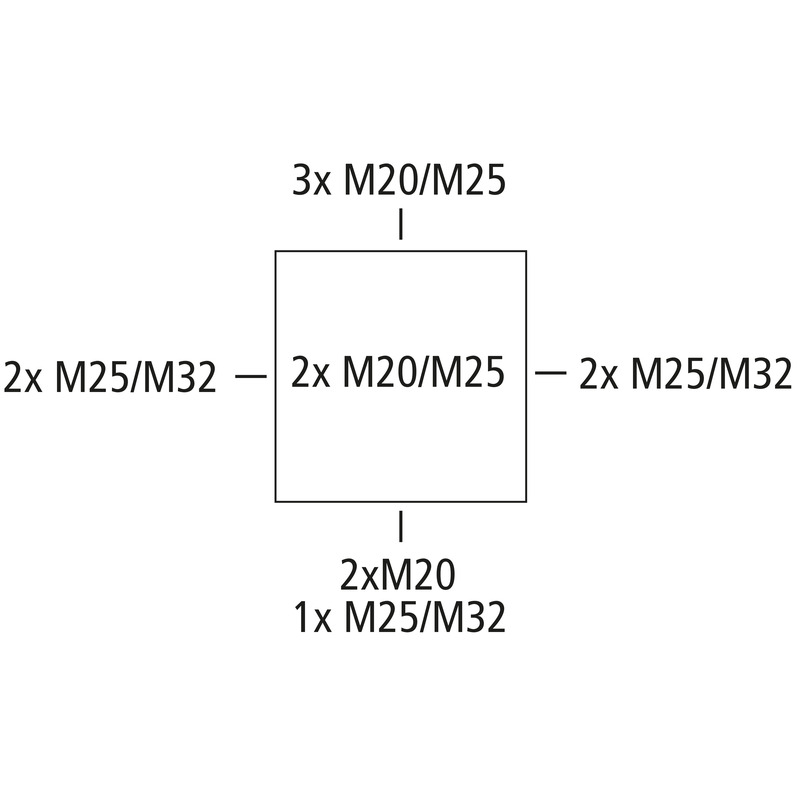

Rozbočovací krabice, se stupněm krytí IP68, Jmenovitý průřez 10 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Vyrážecí membrány, M20/M25/M32, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, s šroubovými svorkami k zalití, pro montáž v záplavových oblastech a v zemině bez dopravní zátěže

šedá, s vysoko položenou šroubovou svorkou, 5-pólovou - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

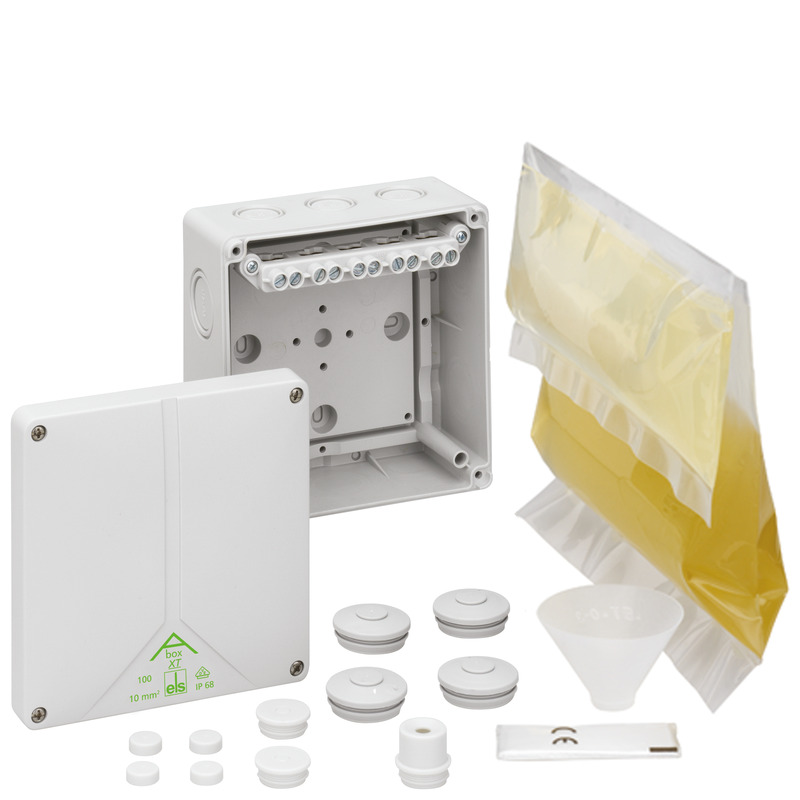

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M32 rozsah těsnění 14 - 21 mm, 2 uzavírací zátky M20, 1 vývodka M20, 1 sáček lité pryskyřice GHB4 s plnicím trychtýřem

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 10 mm²
třída ochrany II
druh krytí IP68
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 140 mm
délka 140 mm
výška 79 mm
Hmotnost 2.08 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění univerzální
rázová houževnatost IK08
plombovatelné ano
utahovací moment šroubu víka 1.7 Nm
Připevnění Vnitřní místa pro připevnění

okolní podmínky

okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Nechráněná venkovní oblast

Sales Information

EAN 4013902351473
Packing Unit Code CT
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu Polykarbonát, zesílený skelnými vlákny
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES pdf (611 KB)

Rozměrový list

Výkres v měřítku pdf (439 KB)
Výkres v měřítku dxf (4 MB)
Výkres v měřítku dwg (875 KB)
Výkres v měřítku jpg (2 MB)

Bezpečnostní list

Bezpečnostní list DK pdf (199 KB)
Bezpečnostní list DE pdf (794 KB)
Bezpečnostní list EN pdf (774 KB)

Certifikát

VDE Certifikát (DIN EN 60670-1 / -22) DE/EN pdf (269 KB)
UKCA Prohlášení EN pdf (49 KB)
CE Prohlášení DE/EN/FR pdf (311 KB)
CE Prohlášení DE/EN/PL pdf (315 KB)
CE Prohlášení DE/EN/PL pdf (90 KB)
CE Prohlášení DE/EN/FR pdf (62 KB)

Příslušenství

Tento článek je archivován!

Sáček lité pryskyřice GHB 4

  • Číslo výrobku: 49251001

1200 ml, bez obsahu halogenů



Sáček lité pryskyřice GHB 4, pro Abox XT 100-10² a Abox XT SL 6², bez označení s trychtýřem a...



Dvojitá membránová vývodka DMS M20

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M25

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26042501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M32

  • Rozměry : 36,7 x 36,7 x 14,7 mm
  • Číslo výrobku: 26043201

Rozsah těsnění 13 - 21 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Kabelové šroubení KVR M20-MGM

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M20-GDB/MGM

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M25-MGM

  • Rozměry : 31,5 x 31,5 x 44 mm
  • Číslo výrobku: 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M32-MGM

  • Rozměry : 40 x 40 x 50 mm
  • Číslo výrobku: 22743201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Vývodka AST M20

  • Rozměry : 24,5 x 24,5 x 22,5 mm
  • Číslo výrobku: 23042001

Rozsah těsnění 8 - 13,5 mm



Vývodka IP55, s otevřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky stěny 1,5...



Zaslepovací zátky VST M20

  • Rozměry : 24,5 x 24,5 x 13,5 mm
  • Číslo výrobku: 23142001

Rozsah těsnění 8 - 13,5 mm



Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...
