Abox XT 060-6²

Abox XT 060-6²

Rozbočovací krabice

Abox XT 060-6²

Číslo výrobku: 49240601 | Rozměry: 110 x 110 x 67 mm

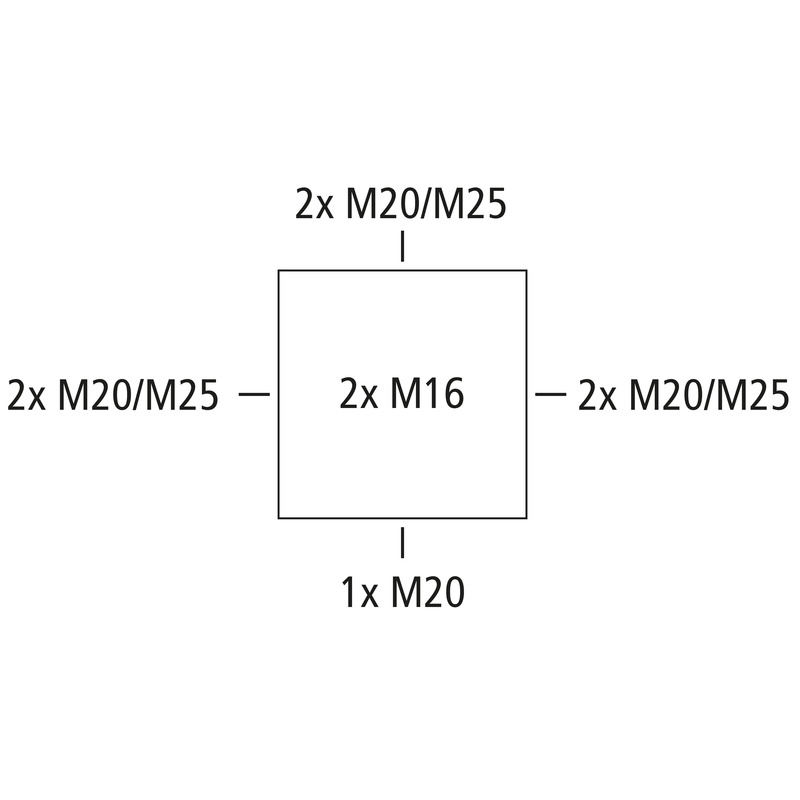

Rozbočovací krabice, se stupněm krytí IP68, Jmenovitý průřez 6 mm², U_i=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100), Vyrážecí membrány, M20/M25, (2 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, s šroubovými svorkami k zalití, pro montáž v záplavových oblastech a v zemině bez dopravní zátěže

šedá, s vysoko položenými šroubovými svorkami, 5-pólovými - 6 mm² (4 x 2,5² / 4 x 4² / 3 x 6²)

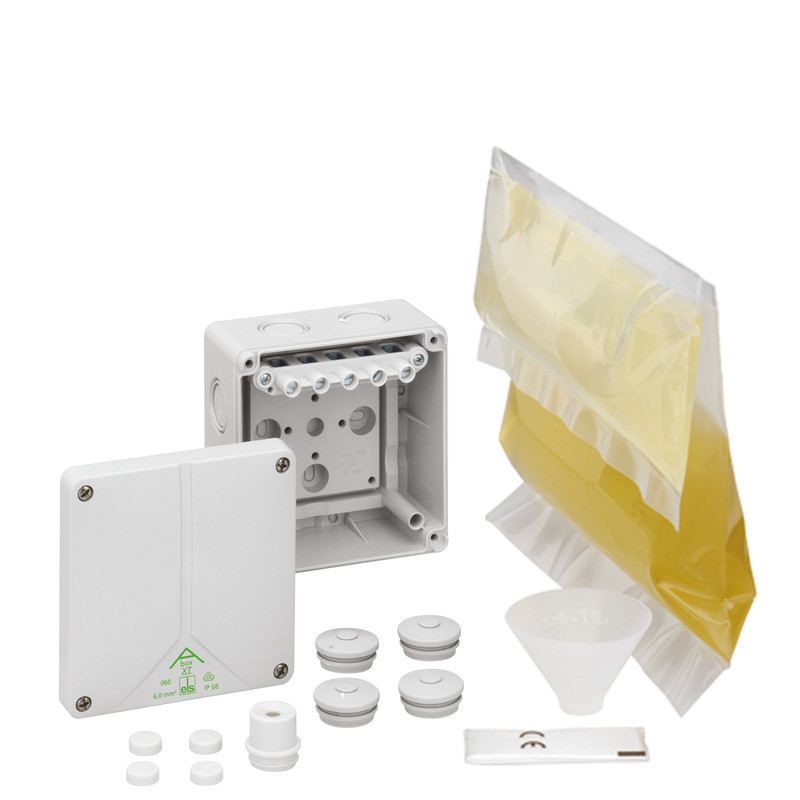

Přiložené příslušenství:
4 dvojité membránové vývodky IP66 M25 rozsah těsnění 9 - 16 mm, 2 uzavírací zátky M20, 1 vývodka M20, 1 sáček lité pryskyřice GHB3 s plnicím trychtýřem

elektrické vlastnosti

domezovací izolační napětí AC	690 V
max. průřez vodiče	6 mm²
třída ochrany	II
druh krytí	IP68
UL Type Rating	žádné údaje

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	110 mm
délka	110 mm
výška	67 mm
Hmotnost	0.68 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

druh upevnění	univerzální
rázová houževnatost	IK08
plombovatelné	ano
utahovací moment šroubu víka	1.7 Nm
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Nechráněná venkovní oblast

Sales Information

EAN	4013902968947
Packing Unit Code	CT
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	Polykarbonát, zesílený skelnými vlákny
materiál horního dílu	polykarbonát, zesílený skelnými vlákny
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22) & DIN VDE V 0606-22-100)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES	pdf (472 KB)

Rozměrový list

Výkres v měřítku	pdf (369 KB)
Výkres v měřítku	dxf (4 MB)
Výkres v měřítku	dwg (748 KB)
Výkres v měřítku	jpg (1 MB)

Bezpečnostní list

Bezpečnostní list EN	pdf (774 KB)
Bezpečnostní list DE	pdf (794 KB)
Bezpečnostní list DK	pdf (199 KB)

Certifikát

CE Prohlášení DE/EN/PL	pdf (90 KB)
CE Prohlášení DE/EN/FR	pdf (311 KB)
CE Prohlášení DE/EN/FR	pdf (62 KB)
CE Prohlášení DE/EN/PL	pdf (315 KB)
VDE Certifikát (DIN EN 60670-1 / -22) DE/EN	pdf (269 KB)
UKCA Prohlášení EN	pdf (49 KB)
