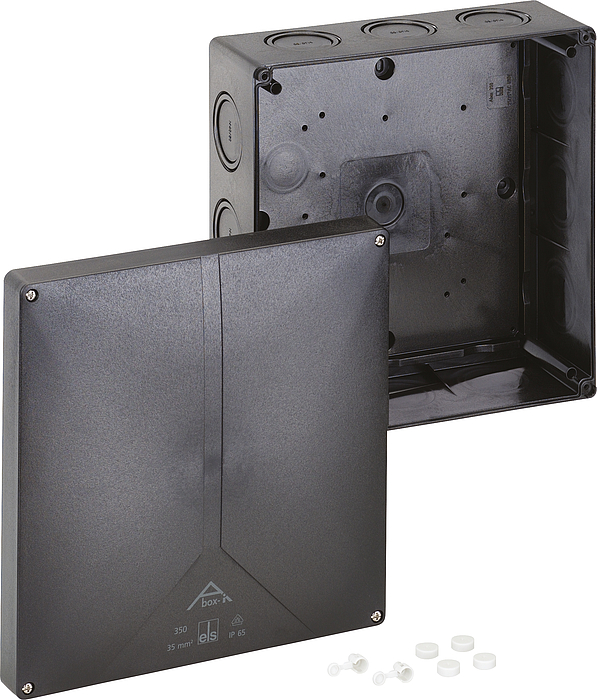

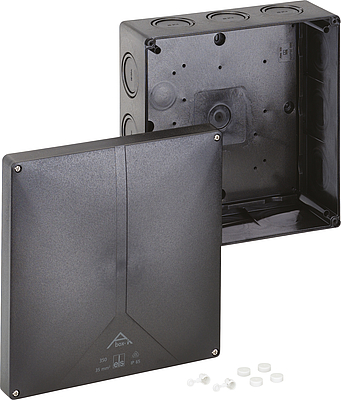

Abzweigkasten Abox-i 350-L/sw (49193501) Abox (do roku 2024): Spelsberg
Tento výrobek je zastaralý. běží z k 28.02.2025

Rozbočovací krabice

Abox-i 350-L/sw

Číslo výrobku: 49193501 | Rozměry: 250 x 250 x 115 mm

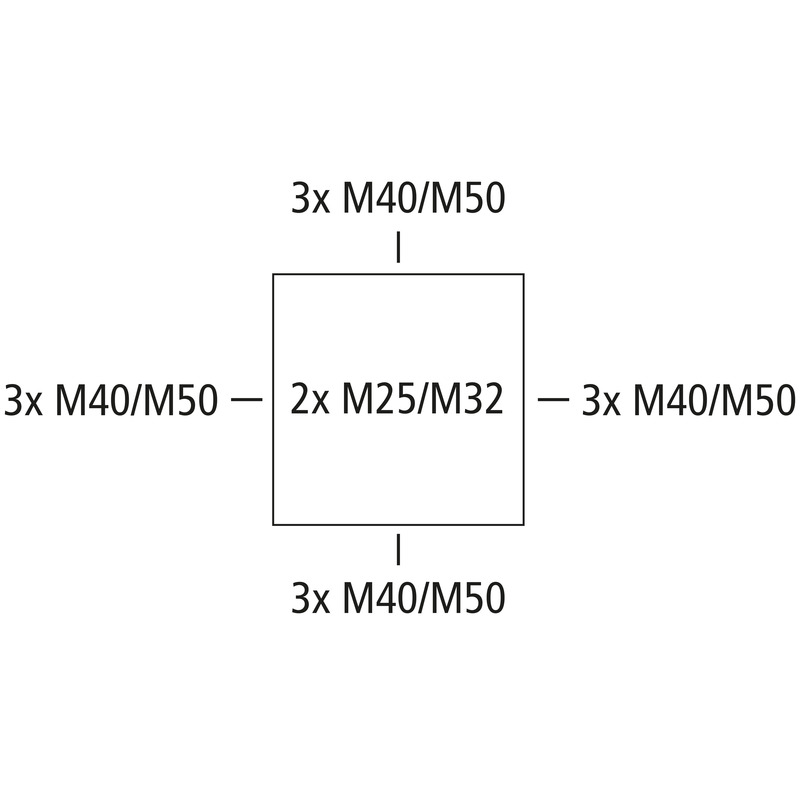

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 35 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M25/M32/M40/M50, (2 prolis ze zadu, 12 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

černá, bez svorek

Přiložené příslušenství:
1 Plombovací souprava

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 35 mm²
třída ochrany II
druh krytí IP65
UL Type Rating žádné údaje

barva

barva spodní díl černá
barva horní díl černá

rozměry

šířka 250 mm
délka 250 mm
výška 115 mm
Hmotnost 1.025 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK08
plombovatelné ano
utahovací moment šroubu víka 1.7 Nm
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902931026
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85389099

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)
zkušební značka DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES pdf (1 MB)

Rozměrový list

Výkres v měřítku pdf (533 KB)
Výkres v měřítku dxf (5 MB)
Výkres v měřítku dwg (946 KB)
Výkres v měřítku jpg (1 MB)

Certifikát

VDE Certifikát (DIN EN 60670) DE/EN pdf (329 KB)
UKCA Prohlášení EN pdf (49 KB)
DLG Schválení DE pdf (2 MB)
CE Prohlášení DE/EN/PL pdf (316 KB)
DLG Schválení EN pdf (2 MB)
CE Prohlášení DE/EN/FR pdf (312 KB)
DNV Certifikát EN pdf (198 KB)

Příslušenství

Kabelové šroubení KVR M20-MGM/sw

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22702001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...



Kabelové šroubení KVR M25-MGM/sw

  • Rozměry : 31,5 x 31,5 x 44 mm
  • Číslo výrobku: 22702501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...



Kabelové šroubení KVR M32-MGM/sw

  • Rozměry : 40 x 40 x 50 mm
  • Číslo výrobku: 22703201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...



Kabelové šroubení KVR M40-MGM/sw

  • Rozměry : 50 x 50 x 54 mm
  • Číslo výrobku: 22704001

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...



Kabelové šroubení KVR M50-MGM/sw

  • Rozměry : 60 x 60 x 63 mm
  • Číslo výrobku: 22705001

Rozsah těsnění 21 - 34,5 mm, Délka závitu 13 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...



Dvojitá membránová vývodka DMS M20/sw

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26002001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M25/sw

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26002501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M32/sw

  • Rozměry : 36,7 x 36,7 x 14,7 mm
  • Číslo výrobku: 26003201

Rozsah těsnění 13 - 21 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Spojovací sada KS M25

  • Rozměry : 36 x 32 x 27 mm
  • Číslo výrobku: 19202501

Délka závitu 19 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Spojovací sada KS M25-gro

  • Rozměry : 36 x 32 x 22 mm
  • Číslo výrobku: 19202601

Délka závitu 22 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Odvzdušňovací vývodka BST M20/sw

  • Rozměry : 25,2 x 11,9 x 25,2 mm
  • Číslo výrobku: 26202001

černá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Odvzdušňovací vývodka BST M20

  • Rozměry : 25,22 x 11,9 x 25,2 mm
  • Číslo výrobku: 26242001

šedá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Trubkové hrdlo RST M20

  • Rozměry : 29 x 26 x 38 mm
  • Číslo výrobku: 28842001

pro trubky s vnějším průměrem 20 mm



Nátrubek k uchycení hladkých trubek, s kontramaticí, polystyren, šedý



Tento článek je archivován!

Upínací lišta HandyGrip VG 20

  • Číslo výrobku: 68502001

roztříděno podle barev



12pólové šroubové svorky, jmenovitý průměr 2,5 mm², Ui=400 V



Tento článek je archivován!

Upínací lišta HandyGrip VG 21

  • Číslo výrobku: 68502101

jednostranně uzavřeno, roztříděno podle barev



12pólové šroubové svorky, jmenovitý průměr 2,5 mm², Ui=400 V



Tento článek je archivován!

Upínací lišta HandyGrip VG 21 w

  • Číslo výrobku: 68512101

jednostranně uzavřeno, bílá



12pólové šroubové svorky, jmenovitý průměr 2,5 mm², Ui=400 V



Tento článek je archivován!

Bezšroubová svorka HandyQuick SQ 32

  • Číslo výrobku: 68832001

tmavě šedý, 3 x 1,0-2,5 mm²



Bezšroubová spojovací svorka pro jednodrátové vedení podle DIN EN 60998 (VDE 0613), Ui=400 V



Tento článek je archivován!

Bezšroubová svorka HandyQuick SQ 52

  • Číslo výrobku: 68852001

tmavě šedý, 5 x 1,0-2,5 mm²



Bezšroubová spojovací svorka pro jednodrátové vedení podle DIN EN 60998 (VDE 0613), Ui=400 V



Svorkovnice Abox 250/350 KLS-25²/35²

  • Rozměry : 277 x 66 x 18 mm
  • Číslo výrobku: 84003501

5 pólů - 35 mm²



Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V



Tento článek je archivován!

DIN lišta NS35-216/2

  • Rozměry : 35 x 219 x 15 mm
  • Číslo výrobku: 89403501

pro Abox/Abox-i 250, Abox/Abox-i 350, délka 218,5 mm



Normalizovaná lišta podle DIN EN 60715, 35 x 7,5 mm, včetně připevňovacích šroubů



Tento článek je archivován!

Montážní deska Abox 350 MPI

  • Rozměry : 217 x 217 x 2,5 mm
  • Číslo výrobku: 89503501

pro Abox/Abox-i 350



Montážní deska z izolačního materiálu kašírovaného melaminem, tloušťka 2,5 mm, šedá, vč....
