Abzweigkasten Abox-i 350-35²/sw (49143501) Abox (do roku 2024): Spelsberg
Tento výrobek je zastaralý. běží z k 28.02.2025

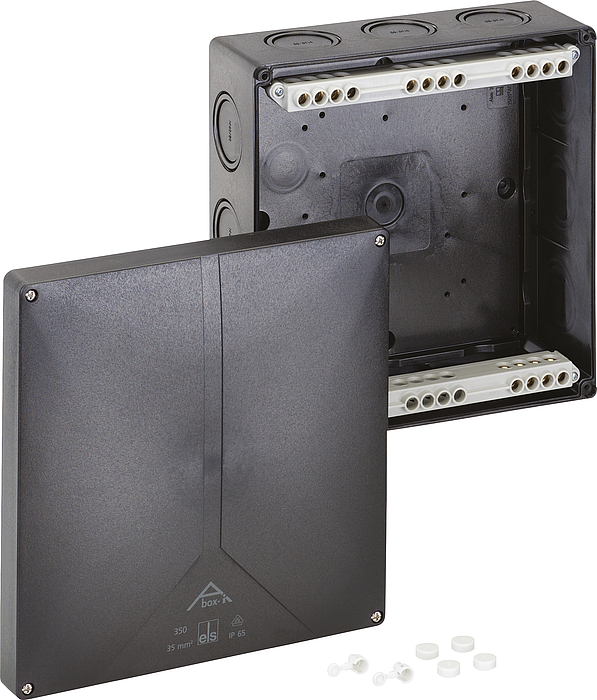

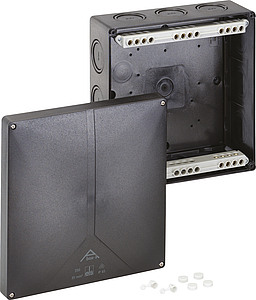

Rozbočovací krabice

Abox-i 350-35²/sw

Číslo výrobku: 49143501 | Rozměry: 250 x 250 x 115 mm

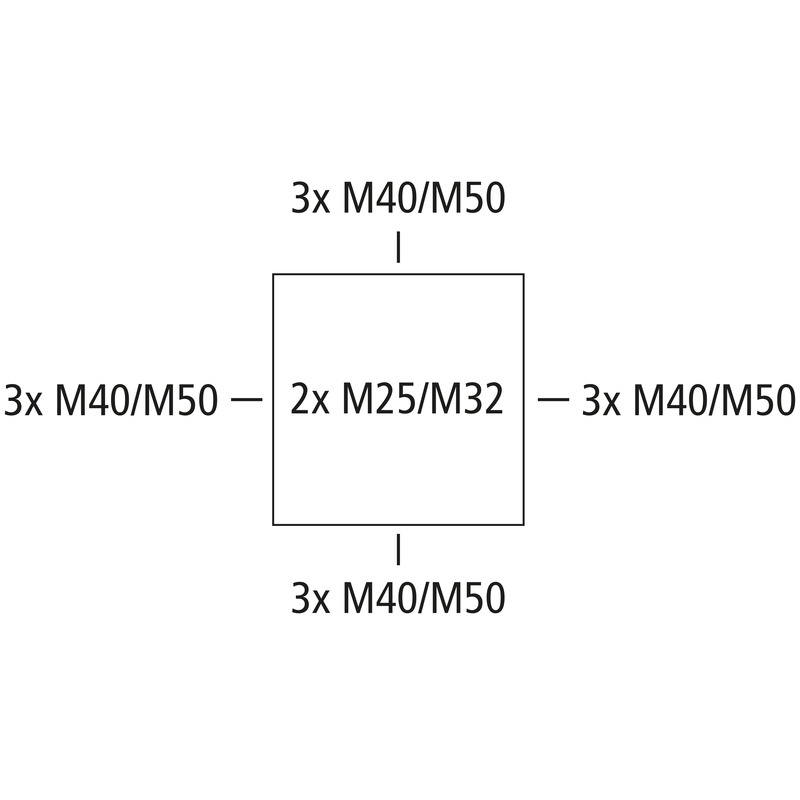

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 35 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M25/M32/M40/M50, (2 prolis ze zadu, 12 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

černá, s vysoko položenými šroubovými svorkami, 5-pólovými - 35 mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)

Přiložené příslušenství:
1 Plombovací souprava

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 35 mm²
třída ochrany II
druh krytí IP65
UL Type Rating žádné údaje

barva

barva spodní díl černá
barva horní díl černá

rozměry

šířka 250 mm
délka 250 mm
výška 115 mm
Hmotnost 1.333 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK08
plombovatelné ano
utahovací moment šroubu víka 1.7 Nm
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902931019
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)
zkušební značka DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES pdf (1 MB)

Rozměrový list

Výkres v měřítku jpg (1 MB)
Výkres v měřítku pdf (533 KB)
Výkres v měřítku dxf (5 MB)
Výkres v měřítku dwg (946 KB)

Certifikát

CE Prohlášení DE/EN/PL pdf (316 KB)
DLG Schválení DE pdf (2 MB)
UKCA Prohlášení EN pdf (49 KB)
DLG Schválení EN pdf (2 MB)
CE Prohlášení DE/EN/FR pdf (312 KB)
DNV Certifikát EN pdf (198 KB)
VDE Certifikát (DIN EN 60670) DE/EN pdf (329 KB)
