Abzweigkasten Abox-i 100-10²/sw (49141001) Abox (do roku 2024): Spelsberg
Tento výrobek je zastaralý. běží z k 28.02.2025

Rozbočovací krabice

Abox-i 100-10²/sw

Číslo výrobku: 49141001 | Rozměry: 140 x 140 x 79 mm

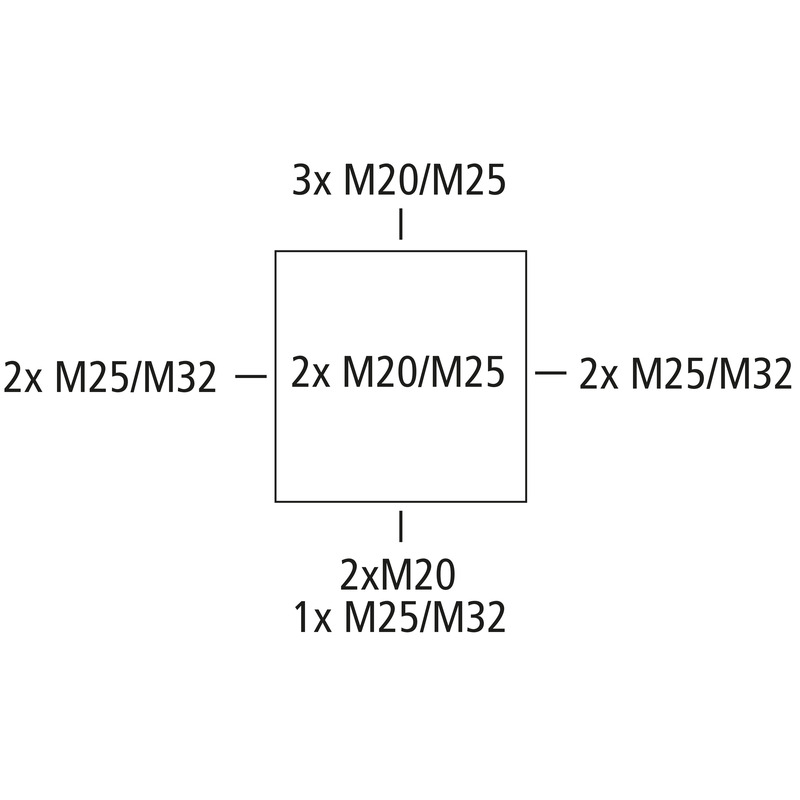

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 10 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M25/M32, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

černá, s vysoko položenou šroubovou svorkou, 5-pólovou - 10 mm² (4 x 4² / 4 x 6² / 4 x 10²)

Přiložené příslušenství:
4 Dvojitá membránová vývodka IP66 M32 Rozsah těsnění 14 - 21 mm

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 10 mm²
třída ochrany II
druh krytí IP65
UL Type Rating žádné údaje

barva

barva spodní díl černá
barva horní díl černá

rozměry

šířka 140 mm
délka 140 mm
výška 79 mm
Hmotnost 0.4119 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK08
plombovatelné ano
utahovací moment šroubu víka 1.7 Nm
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902930975
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)
zkušební značka DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES pdf (1 MB)

Rozměrový list

Výkres v měřítku dwg (875 KB)
Výkres v měřítku jpg (2 MB)
Výkres v měřítku pdf (439 KB)
Výkres v měřítku dxf (4 MB)

Certifikát

UKCA Prohlášení EN pdf (49 KB)
VDE Certifikát (DIN EN 60670) DE/EN pdf (329 KB)
CE Prohlášení DE/EN/PL pdf (316 KB)
CE Prohlášení DE/EN/FR pdf (312 KB)
DLG Schválení DE pdf (2 MB)
DNV Certifikát EN pdf (198 KB)
DLG Schválení EN pdf (2 MB)

Příslušenství

Kabelové šroubení KVR M20-MGM/sw

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22702001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...



Kabelové šroubení KVR M25-MGM/sw

  • Rozměry : 31,5 x 31,5 x 44 mm
  • Číslo výrobku: 22702501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...



Kabelové šroubení KVR M32-MGM/sw

  • Rozměry : 40 x 40 x 50 mm
  • Číslo výrobku: 22703201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...



Dvojitá membránová vývodka DMS M20/sw

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26002001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M25/sw

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26002501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M32/sw

  • Rozměry : 36,7 x 36,7 x 14,7 mm
  • Číslo výrobku: 26003201

Rozsah těsnění 13 - 21 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Spojovací sada KS M32

  • Rozměry : 100 x 50 x 30 mm
  • Číslo výrobku: 19203201

Délka závitu 20 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Spojovací vývodka KST M25-17

  • Rozměry : 29,5 x 29,5 x 17 mm
  • Číslo výrobku: 19302501

délka 17 mm, k vertikálnímu spojení malých rozvodnic AK/AKi 03 - 12,...



Kombinovaná vývodka ke spojení skříní, polyetylen, šedá, pro tloušťku stěny 1,5 - 4,0 mm



Spojovací vývodka KST M25-33

  • Rozměry : 29,5 x 29,5 x 33 mm
  • Číslo výrobku: 19302601

délka 33 mm, k vertikálnímu spojení AK 14 - 56, Malé rozvodnice AK/AKi...



Kombinovaná vývodka ke spojení skříní, polyetylen, šedá, pro tloušťku stěny 1,5 - 4,0 mm



Spojovací vývodka KST M32

  • Rozměry : 36,5 x 36,5 x 24,5 mm
  • Číslo výrobku: 19303201

délka 25 mm, k vertikálnímu a horizontálnímu spojení malých rozvodnic...



Kombinovaná vývodka ke spojení skříní, polyetylen, šedá, pro tloušťku stěny 1,5 - 4,0 mm



DIN lišta NS 35-106

  • Rozměry : 35 x 106,0 x 7,5 mm
  • Číslo výrobku: 19810601

pro TK 1309, TK 1313 a Abox/Abox-i 100, délka 106 mm



Normalizovaná lišta podle DIN EN 60715, 35 x 7,5 mm, včetně připevňovacích šroubů



Odvzdušňovací vývodka BST M20/sw

  • Rozměry : 25,2 x 11,9 x 25,2 mm
  • Číslo výrobku: 26202001

černá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Odvzdušňovací vývodka BST M20

  • Rozměry : 25,22 x 11,9 x 25,2 mm
  • Číslo výrobku: 26242001

šedá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Svorkovnice Abox 100 KLS-10²

  • Rozměry : 35,7 x 241,4 x 13 mm
  • Číslo výrobku: 84001001

5 pólů - 10 mm²



Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V



Tento článek je archivován!

Plombovací souprava Abox PST

  • Rozměry : 10 x 25 x 12,5 mm
  • Číslo výrobku: 89001001

pro spojovací krabice Abox/Abox-i 025 až 100, (od verze Abox/Abox-i...



Plombovací souprava



Tento článek je archivován!

Montážní deska Abox 100 MPI

  • Rozměry : 109 x 109 x 2,5 mm
  • Číslo výrobku: 89501001

pro Abox/Abox-i 100



Montážní deska z izolačního materiálu kašírovaného melaminem, tloušťka 2,5 mm, šedá, vč....



CAD data

CAD data Stáhnout 3D CAD data

Váš požadavek

Vaše informace

Firemní údaje

CAD formát

BIM-Dateien

Text produktu
