Tento výrobek je zastaralý. běží z k 28.02.2025

K novějšímu výrobku

Abox-i 060-6²/sw

Abox-i 060-6²/sw

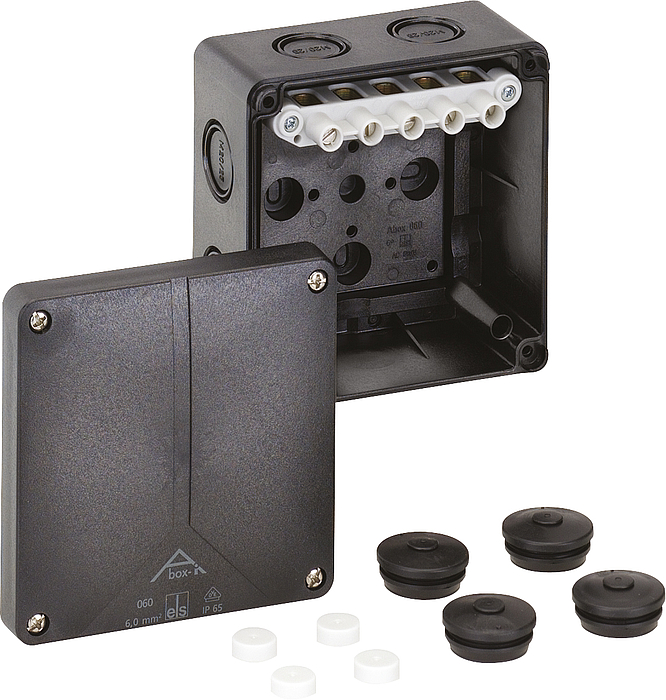

Rozbočovací krabice

Abox-i 060-6²/sw

Číslo výrobku: 49140601 | Rozměry: 110 x 110 x 67 mm

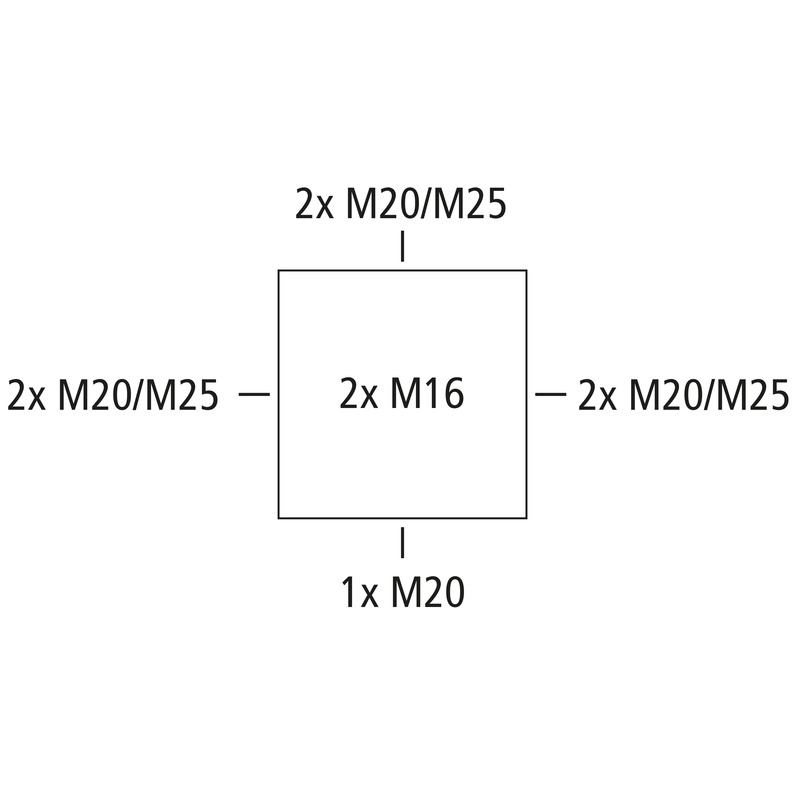

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 6 mm², U_i=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M25, (2 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

černá, s vysoko položenou šroubovou svorkou, 5-pólovou - 6 mm² (4 x 2,5² / 4 x 4² / 3 x 6²)

Přiložené příslušenství:
4 Dvojitá membránová vývodka IP66 M25 Rozsah těsnění 9 - 16 mm

elektrické vlastnosti

domezovací izolační napětí AC	690 V
max. průřez vodiče	6 mm²
třída ochrany	II
druh krytí	IP65
UL Type Rating	žádné údaje

barva

barva spodní díl	černá
barva horní díl	černá

rozměry

šířka	110 mm
délka	110 mm
výška	67 mm
Hmotnost	0.2549 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK08
plombovatelné	ano
utahovací moment šroubu víka	1.7 Nm
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902930951
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát, zesílený skelnými vlákny
materiál těsnění	polyuretan
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES	pdf (1 MB)

Rozměrový list

Výkres v měřítku	dwg (748 KB)
Výkres v měřítku	jpg (1 MB)
Výkres v měřítku	pdf (369 KB)
Výkres v měřítku	dxf (4 MB)

Certifikát

CE Prohlášení DE/EN/PL	pdf (316 KB)
DLG Schválení DE	pdf (2 MB)
DNV Certifikát EN	pdf (198 KB)
CE Prohlášení DE/EN/FR	pdf (312 KB)
UKCA Prohlášení EN	pdf (49 KB)
DLG Schválení EN	pdf (2 MB)
VDE Certifikát (DIN EN 60670) DE/EN	pdf (329 KB)

Příslušenství

Kabelové šroubení - KVR M20-MGM/sw

Kabelové šroubení KVR M20-MGM/sw

Rozměry : 26,5 x 26,5 x 36 mm
Číslo výrobku: 22702001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...

Seznam sledovaných položek

Kabelové šroubení - KVR M25-MGM/sw

Kabelové šroubení KVR M25-MGM/sw

Rozměry : 31,5 x 31,5 x 44 mm
Číslo výrobku: 22702501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, černé
(* IP69...

Seznam sledovaných položek

Dvojitá membránová vývodka - DMS M20/sw

Dvojitá membránová vývodka DMS M20/sw

Rozměry : 25,2 x 25,2 x 13,4 mm
Číslo výrobku: 26002001

Rozsah těsnění 7 - 13 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Dvojitá membránová vývodka - DMS M25/sw

Dvojitá membránová vývodka DMS M25/sw

Rozměry : 29,7 x 29,7 x 13,6 mm
Číslo výrobku: 26002501

Rozsah těsnění 9 - 17 mm

Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...

Seznam sledovaných položek

Spojovací sada - KS M25

Spojovací sada KS M25

Rozměry : 36 x 32 x 27 mm
Číslo výrobku: 19202501

Délka závitu 19 mm

Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...

Seznam sledovaných položek

Spojovací sada - KS M25-gro

Spojovací sada KS M25-gro

Rozměry : 36 x 32 x 22 mm
Číslo výrobku: 19202601

Délka závitu 22 mm

Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...

Seznam sledovaných položek

Odvzdušňovací vývodka - BST M20/sw

Odvzdušňovací vývodka BST M20/sw

Rozměry : 25,2 x 11,9 x 25,2 mm
Číslo výrobku: 26202001

černá

Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...

Seznam sledovaných položek

Odvzdušňovací vývodka - BST M20

Odvzdušňovací vývodka BST M20

Rozměry : 25,22 x 11,9 x 25,2 mm
Číslo výrobku: 26242001

šedá

Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...

Seznam sledovaných položek

Svorkovnice - Abox 060 KLS-6²

Svorkovnice Abox 060 KLS-6²

Rozměry : 46,6 x 17,8 x 31,5 mm
Číslo výrobku: 84000601

5 pólů - 6 mm²

Spojovací svorka podle DIN EN 60998 (VDE 0613), U_i=690V

Seznam sledovaných položek

Tento článek je archivován!

Plombovací souprava - Abox PST

Plombovací souprava Abox PST

Rozměry : 10 x 25 x 12,5 mm
Číslo výrobku: 89001001

pro spojovací krabice Abox/Abox-i 025 až 100, (od verze Abox/Abox-i...

Plombovací souprava

Seznam sledovaných položek

Tento článek je archivován!

Montážní deska - Abox 060 MPI

Montážní deska Abox 060 MPI

Rozměry : 83 x 83 x 2,5 mm
Číslo výrobku: 89500601

pro Abox/Abox-i 060

Montážní deska z izolačního materiálu kašírovaného melaminem, tloušťka 2,5 mm, šedá, vč....
