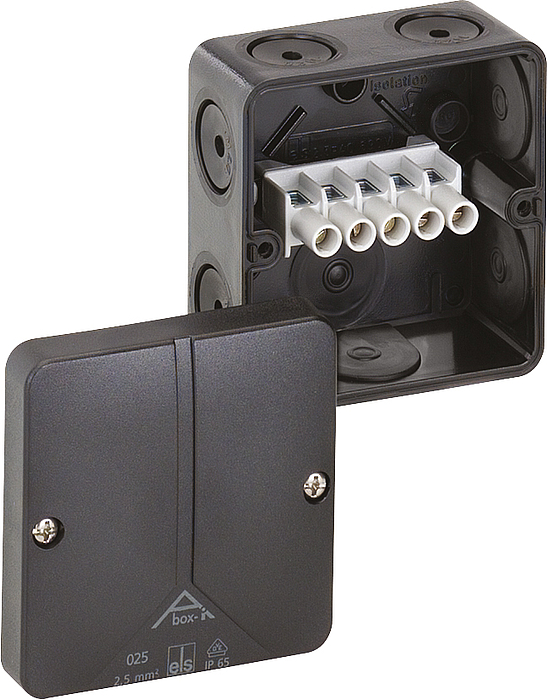

Rozbočovací krabice
Číslo výrobku: 49140201 | Rozměry: 80 x 80 x 52 mm
Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 2,5 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Samotěsnicí měkká přívodní membrána, M20, Rozsah těsnění 2 - 16 mm, (1 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí
černá, In=24 A, s šroubovou svorkou, 5-pólovou - 2,5 mm² (4 x 1,5² / 4 x 2,5²)
Spojovací krabice Spelsberg Abox odolné vůči povětrnostním vlivům s a bez svorek od 1,5 do 240 mm² jsou maximálně odolné vůči nárazům a prasknutí. Jsou vytvořeny k použití v extrémních podmínkách a mohou být na přání používány s červeným víkem k označení elektrických obvodů bezpečnostního osvětlení.
| domezovací izolační napětí AC | 690 V |
|---|---|
| max. průřez vodiče | 2,5 mm² |
| třída ochrany | II |
| druh krytí | IP65 |
| UL Type Rating | žádné údaje |
| barva spodní díl | černá |
|---|---|
| barva horní díl | černá |
| šířka | 80 mm |
|---|---|
| délka | 80 mm |
| výška | 52 mm |
| Hmotnost | 0.11 kg |
| Odolné proti UV záření | ano |
|---|---|
| bez obsahu halogenů | ano |
| Třída hořlavosti podle UL94 | HB |
| Pevnost žhavicího drátu podle EN 60695-2-11 | 650 °C |
| pro těsnicí rozsah min. | 2 mm |
|---|---|
| pro těsnicí rozsah max. | 16 mm |
| druh upevnění | nástěnná/stropní montáž |
| rázová houževnatost | IK08 |
| plombovatelné | ano |
| utahovací moment šroubu víka | 1.7 Nm |
| Připevnění | Vnitřní místa pro připevnění |
| max. relativní vlhkost vzduchu 25 °C | 95 % |
|---|---|
| max. relativní vlhkost vzduchu 40 °C | 50 % |
| okolní teplota min. | -35 °C |
| okolní teplota max. | 80 °C |
| okolní teplota 24 h | 60 °C |
| Místo instalace | Chráněná venkovní oblast |
| EAN | 4013902930913 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Číslo celní sazby | 85369095 |
| materiál spodního dílu | ASA-PC |
|---|---|
| materiál horního dílu | ASA-PC |
| materiál těsnění | termoplastický elastomer |
| materiál šroubu víka | ušlechtilá ocel V2A |
| zkušební značka | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| zkušební značka | DLG (odolnost vůči čpavku) |
| zkušební značka | DNV (Třída: Lodě & offshore zařízení) |
