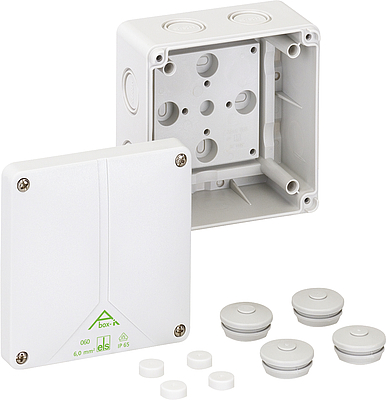

Rozbočovací krabice
Číslo výrobku: 49090601 | Rozměry: 110 x 110 x 67 mm

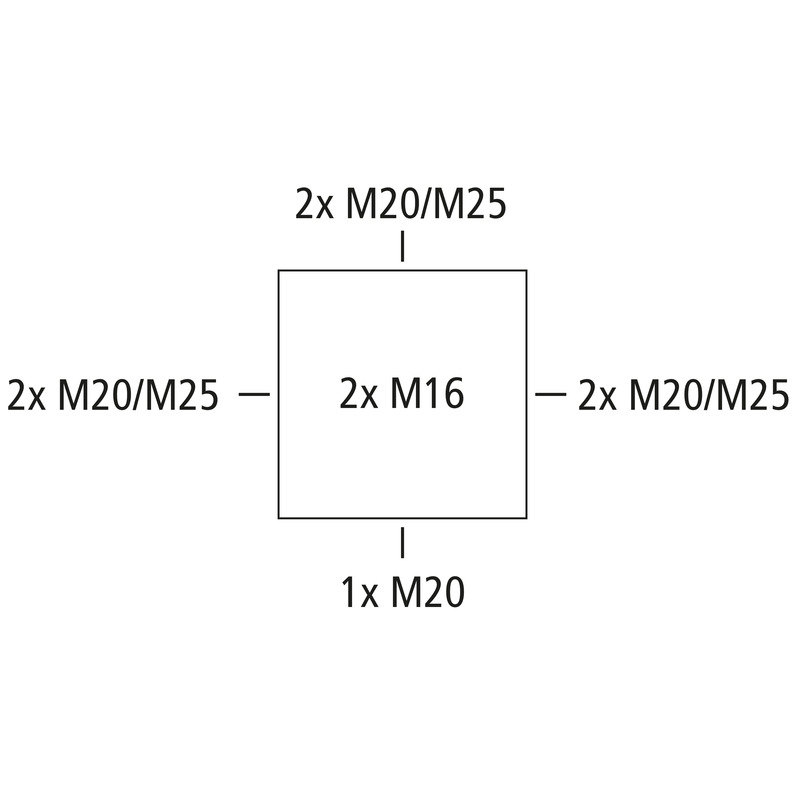

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 6 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M25, (2 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí
šedá, bez svorek
Přiložené příslušenství:
4 Dvojitá membránová vývodka IP66 M25 Rozsah těsnění 9 - 16 mm
| domezovací izolační napětí AC | 690 V |
|---|---|
| max. průřez vodiče | 6 mm² |
| třída ochrany | II |
| druh krytí | IP65 |
| UL Type Rating | žádné údaje |
| barva spodní díl | šedá |
|---|---|
| barva horní díl | šedá |
| šířka | 110 mm |
|---|---|
| délka | 110 mm |
| výška | 67 mm |
| Hmotnost | 0.2282 kg |
| Odolné proti UV záření | ano |
|---|---|
| bez obsahu halogenů | ano |
| Třída hořlavosti podle UL94 | V2 |
| Pevnost žhavicího drátu podle EN 60695-2-11 | 960 °C |
| druh upevnění | nástěnná/stropní montáž |
|---|---|
| rázová houževnatost | IK08 |
| plombovatelné | ano |
| utahovací moment šroubu víka | 1.7 Nm |
| Připevnění | Vnitřní místa pro připevnění |
| max. relativní vlhkost vzduchu 25 °C | 95 % |
|---|---|
| max. relativní vlhkost vzduchu 40 °C | 50 % |
| okolní teplota min. | -35 °C |
| okolní teplota max. | 80 °C |
| okolní teplota 24 h | 60 °C |
| Místo instalace | Chráněná venkovní oblast |
| EAN | 4013902557974 |
|---|---|
| Packing Unit Code | C62 |
| ETIM Class | EC002600 |
| Číslo celní sazby | 85389099 |
| materiál spodního dílu | polykarbonát |
|---|---|
| materiál horního dílu | polykarbonát, zesílený skelnými vlákny |
| materiál těsnění | polyuretan |
| materiál šroubu víka | ušlechtilá ocel V2A |
| zkušební značka | VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)) |
|---|---|
| zkušební značka | DLG (odolnost vůči čpavku) |
| zkušební značka | DNV (Třída: Lodě & offshore zařízení) |
Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...
Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...
Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...
Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...
Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...
Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...
Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...
Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...
Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...
Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...
Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V
Plombovací souprava
Montážní deska z izolačního materiálu kašírovaného melaminem, tloušťka 2,5 mm, šedá, vč....
