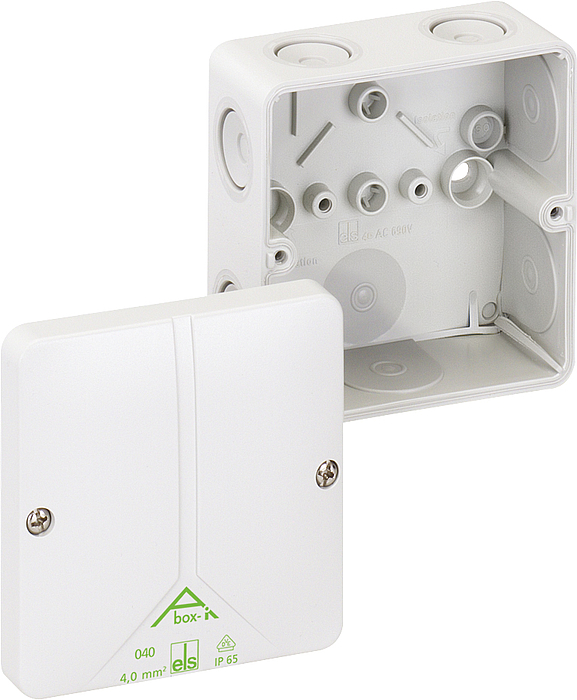

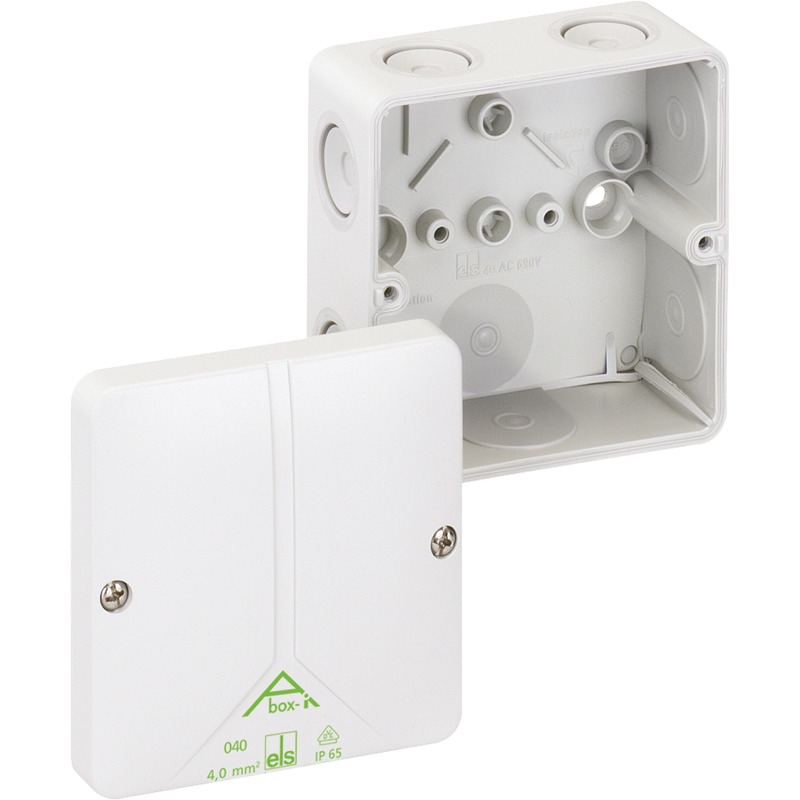

Abzweigkasten Abox-i 040-L (49090401) Abox (do roku 2024): Spelsberg
Tento výrobek je zastaralý. běží z k 28.02.2025

Rozbočovací krabice

Abox-i 040-L

Číslo výrobku: 49090401 | Rozměry: 93 x 93 x 55 mm

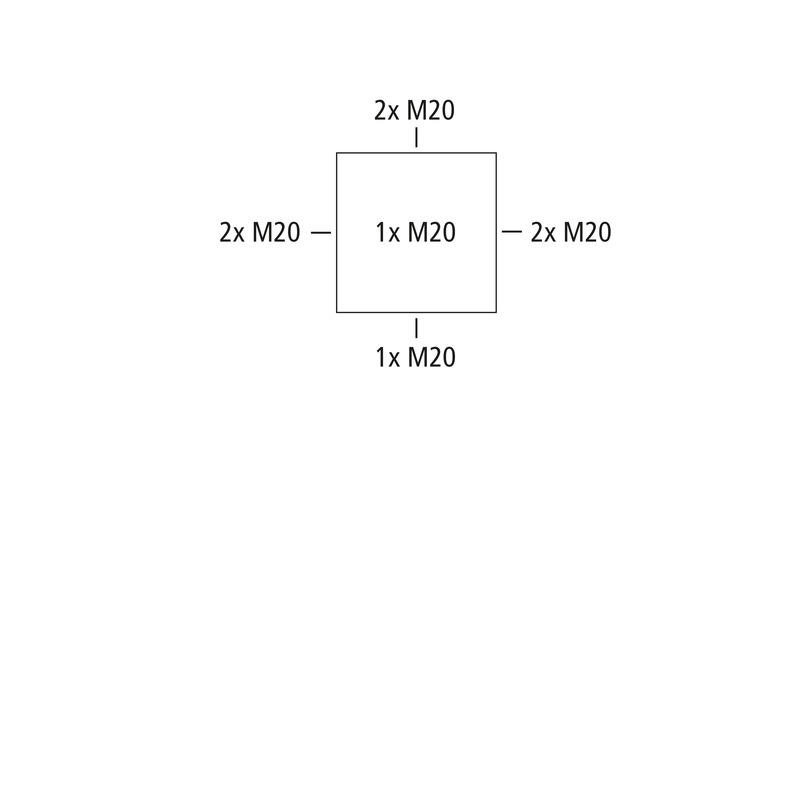

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 4 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Samotěsnicí měkká přívodní membrána, M20, Rozsah těsnění 2 - 16 mm, (1 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

šedá, bez svorek

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 4 mm²
třída ochrany II
druh krytí IP65
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 93 mm
délka 93 mm
výška 55 mm
Hmotnost 0.111 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

pro těsnicí rozsah min. 2 mm
pro těsnicí rozsah max. 16 mm
druh upevnění nástěnná/stropní montáž
rázová houževnatost IK08
plombovatelné ano
utahovací moment šroubu víka 1.7 Nm
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902557967
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85389099

materiál

materiál spodního dílu ASA-PC
materiál horního dílu ASA-PC
materiál těsnění termoplastický elastomer
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)
zkušební značka DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES pdf (1 MB)

Rozměrový list

Výkres v měřítku jpg (2 MB)
Výkres v měřítku pdf (388 KB)
Výkres v měřítku dxf (3 MB)
Výkres v měřítku dwg (508 KB)

Certifikát

DNV Certifikát EN pdf (198 KB)
DLG Schválení DE pdf (2 MB)
VDE Certifikát (DIN EN 60670) DE/EN pdf (329 KB)
DLG Schválení EN pdf (2 MB)
CE Prohlášení DE/EN/FR pdf (312 KB)
UKCA Prohlášení EN pdf (49 KB)
CE Prohlášení DE/EN/PL pdf (316 KB)

Příslušenství

Kabelové šroubení KVR M20-MGM

  • Rozměry : 26,5 x 26,5 x 36 mm
  • Číslo výrobku: 22742001

Rozsah těsnění 6 - 12 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Kabelové šroubení KVR M20-GDB/MGM

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Zaslepovací zátky VST M20

  • Rozměry : 24,5 x 24,5 x 13,5 mm
  • Číslo výrobku: 23142001

Rozsah těsnění 8 - 13,5 mm



Uzavírací zátka, IP55, se zavřenou těsnicí membránou, termoplastický elastomer (TPE), pro tloušťky...



Dvojitá membránová vývodka DMS M20/w

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26012001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Dvojitá membránová vývodka DMS M20

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Odvzdušňovací vývodka BST M20/sw

  • Rozměry : 25,2 x 11,9 x 25,2 mm
  • Číslo výrobku: 26202001

černá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Odvzdušňovací vývodka BST M20

  • Rozměry : 25,22 x 11,9 x 25,2 mm
  • Číslo výrobku: 26242001

šedá



Odvzdušňovací zátka IP44 s labyrintovým těsněním k zabránění tvorby kondenzační vody ve skříních,...



Svorkovnice Abox 025/040 KLS-2,5²/4²

  • Rozměry : 46,6 x 17,8 x 31,5 mm
  • Číslo výrobku: 84000401

5-pólové - 2,5/4 mm²



Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V



Tento článek je archivován!

Plombovací souprava Abox PST

  • Rozměry : 10 x 25 x 12,5 mm
  • Číslo výrobku: 89001001

pro spojovací krabice Abox/Abox-i 025 až 100, (od verze Abox/Abox-i...



Plombovací souprava



Držák svorek Abox 025/040 KLH-SL 0,2/4²

  • Rozměry : 56,4 x 23 x 28,5 mm
  • Číslo výrobku: 84000201

hodí se pro všechny spojovací krabice Abox / Abox-i 025/040 a Abox m /...



Držák svorek pro instalační svorky WAGO řady 221-41X
