Abox-i SL-10²

Abox-i SL-10²

Rozbočovací krabice

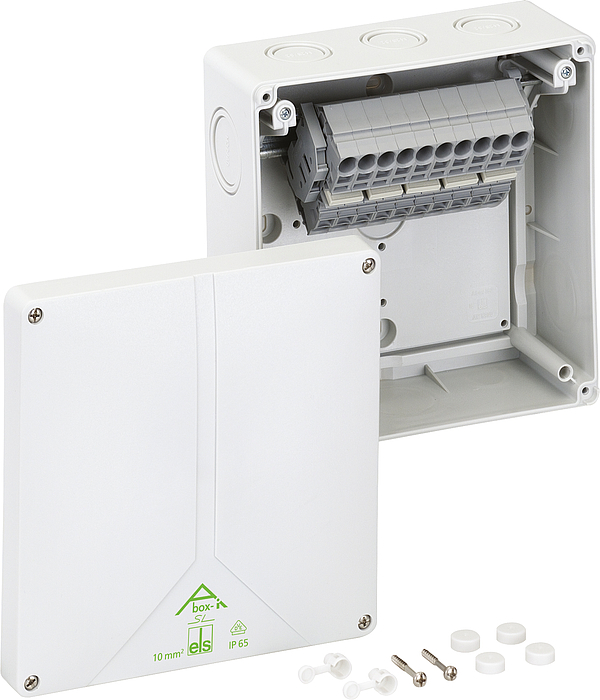

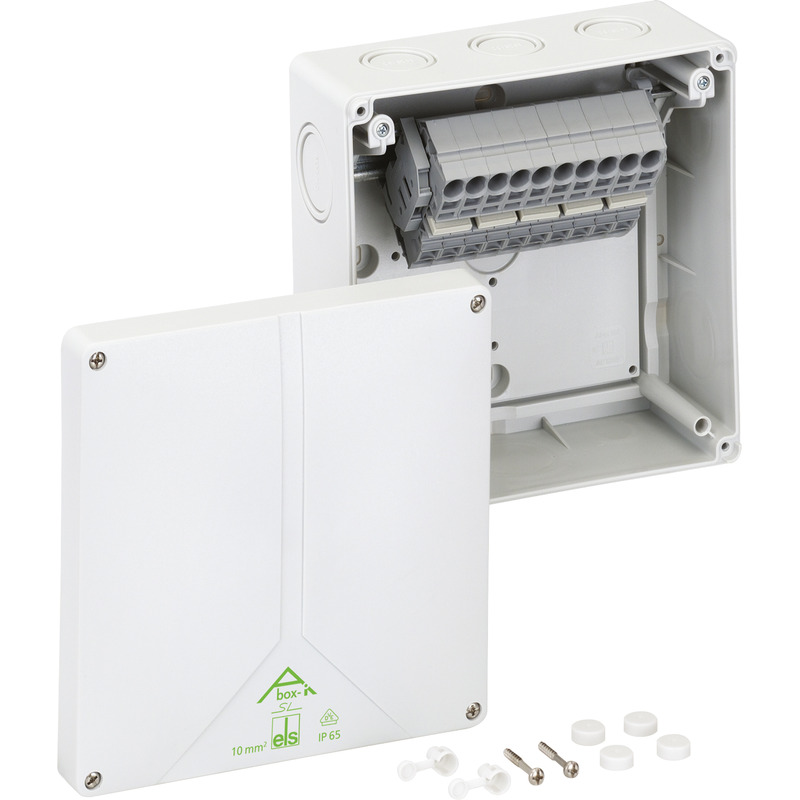

Abox-i SL-10²

Číslo výrobku: 49081601 | Rozměry: 180 x 180 x 91 mm

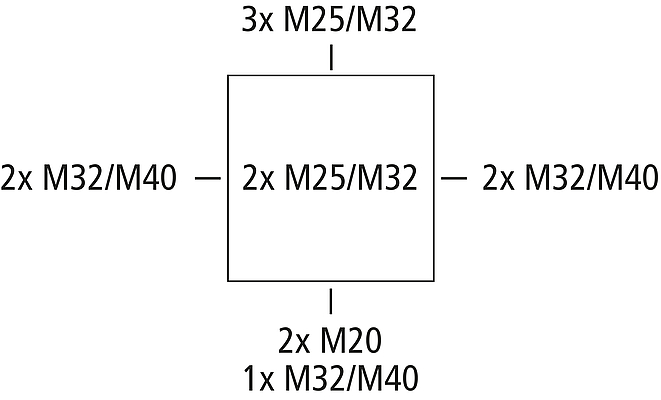

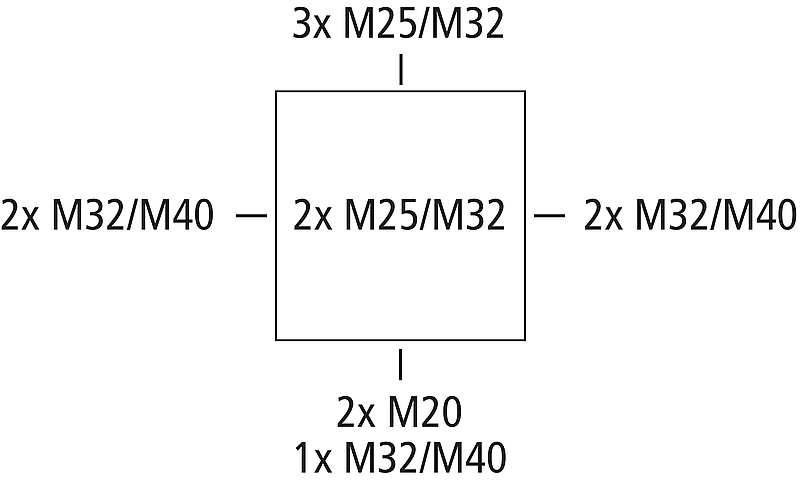

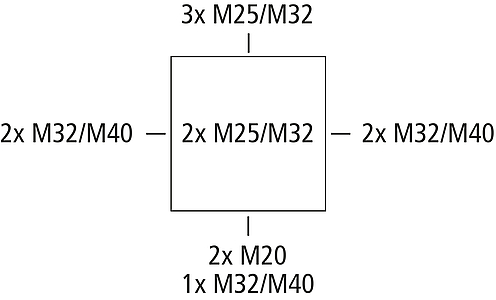

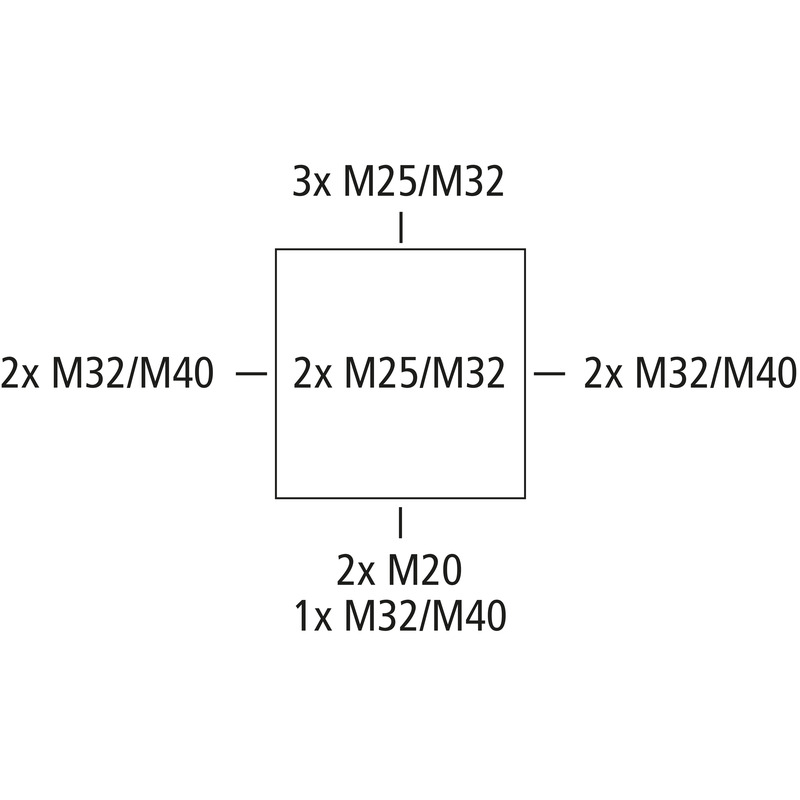

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 10 mm², U_i=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Vyrážecí membrány, M20/M25/M32/M40, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, s bezšroubovými svorkami pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

šedá, s vysoko položenou bezšroubovou svorkou Wago 2010-1201, 5-pólovou, max. jmenovitý průřez podle DIN EN 60998: 10 mm², při proudové zatížitelnosti 57 A, svorkovatelné průřezy na pól: 4 x 0,5 až 16 mm² pevné a flexibilní

Přiložené příslušenství:
1 Plombovací souprava

elektrické vlastnosti

domezovací izolační napětí AC	690 V
max. průřez vodiče	10 mm²
třída ochrany	II
druh krytí	IP65
UL Type Rating	žádné údaje

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	180 mm
délka	180 mm
výška	91 mm
Hmotnost	0.783 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK08
plombovatelné	ano
utahovací moment šroubu víka	1.7 Nm
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902930890
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát, zesílený skelnými vlákny
materiál těsnění	polyuretan
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku	pdf (628 KB)
Výkres v měřítku	dxf (7 MB)
Výkres v měřítku	dwg (1 MB)
Výkres v měřítku	jpg (1 MB)

Certifikát

DLG Schválení DE	pdf (2 MB)
DLG Schválení EN	pdf (2 MB)
VDE Certifikát DE/EN	pdf (768 KB)
CE Prohlášení DE/EN/FR	pdf (63 KB)
UKCA Prohlášení EN	pdf (50 KB)
