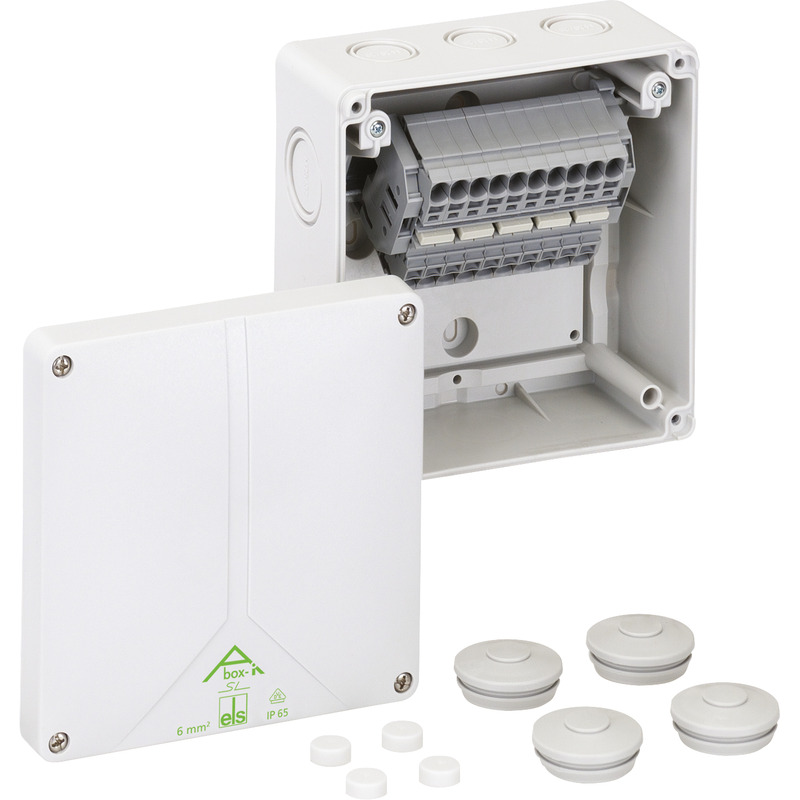

Abox-i SL-6²

Abox-i SL-6²

Rozbočovací krabice

Abox-i SL-6²

Číslo výrobku: 49081001 | Rozměry: 140 x 140 x 79 mm

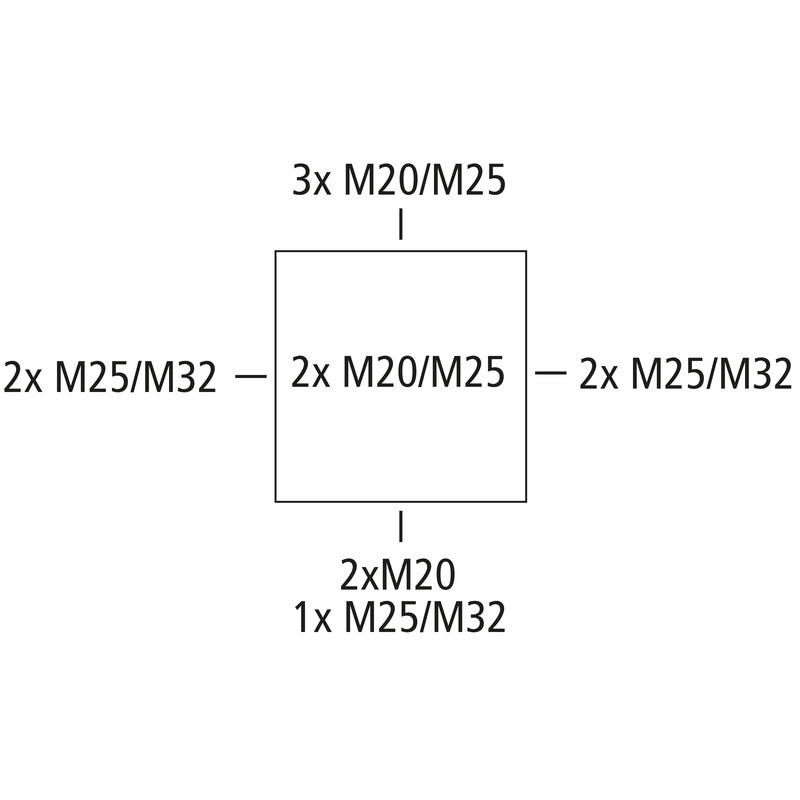

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 6 mm², U_i=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Vyrážecí membrány, M20/M25/M32, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, s bezšroubovými svorkami pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

šedá, s vysoko položenou bezšroubovou svorkou Wago 2006-1201, 5-pólovou, max. jmenovitý průřez podle DIN EN 60998: 6 mm², při proudové zatížitelnosti 41 A, svorkovatelné průřezy na pól: 4 x 0,5 až 10 mm² pevné a flexibilní

Přiložené příslušenství:
4 Dvojitá membránová vývodka IP66 M32 Rozsah těsnění 14 - 21 mm

elektrické vlastnosti

domezovací izolační napětí AC	690 V
max. průřez vodiče	6 mm²
třída ochrany	II
druh krytí	IP65
UL Type Rating	žádné údaje

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	140 mm
délka	140 mm
výška	79 mm
Hmotnost	0.5146 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK08
plombovatelné	ano
utahovací moment šroubu víka	1.7 Nm
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902930883
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát, zesílený skelnými vlákny
materiál těsnění	polyuretan
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
