Abox-i SL-2,5/4²

Abox-i SL-2,5/4²

Rozbočovací krabice

Abox-i SL-2,5/4²

Číslo výrobku: 49080601 | Rozměry: 110 x 110 x 67 mm

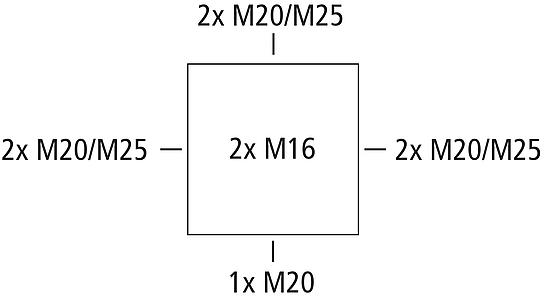

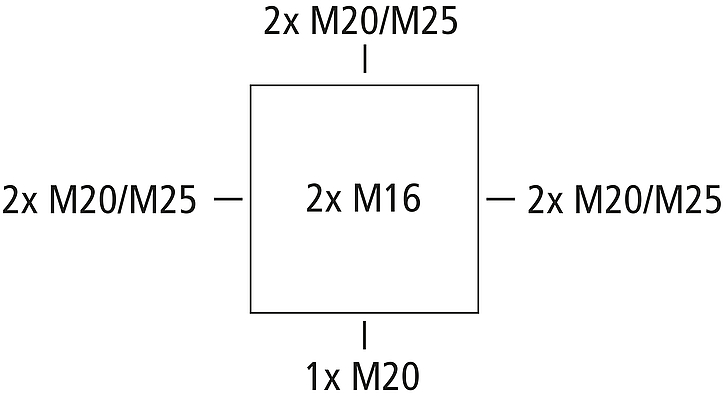

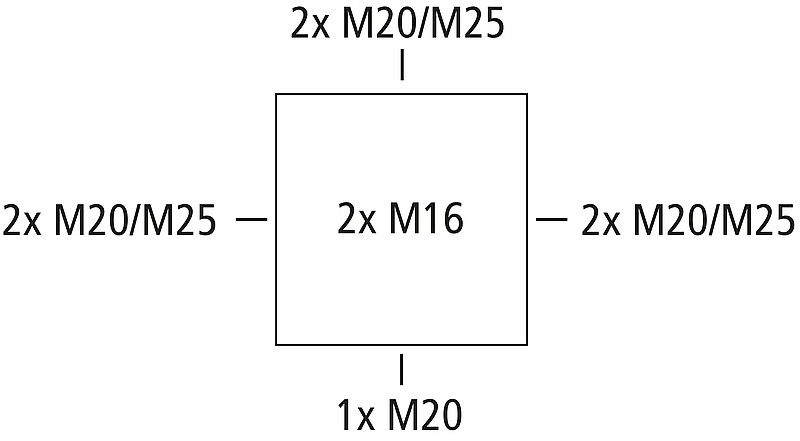

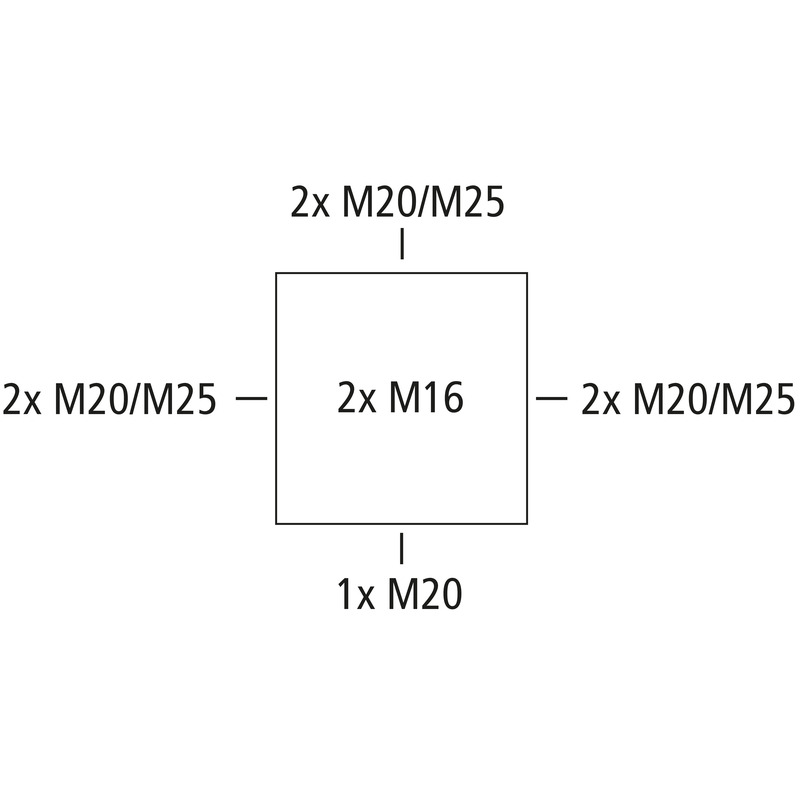

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 4 mm², U_i=450 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), Vyrážecí membrány, M20/M25, (2 prolis ze zadu, 7 vývodek z boku), Vnitřní místa pro připevnění, s bezšroubovými svorkami pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

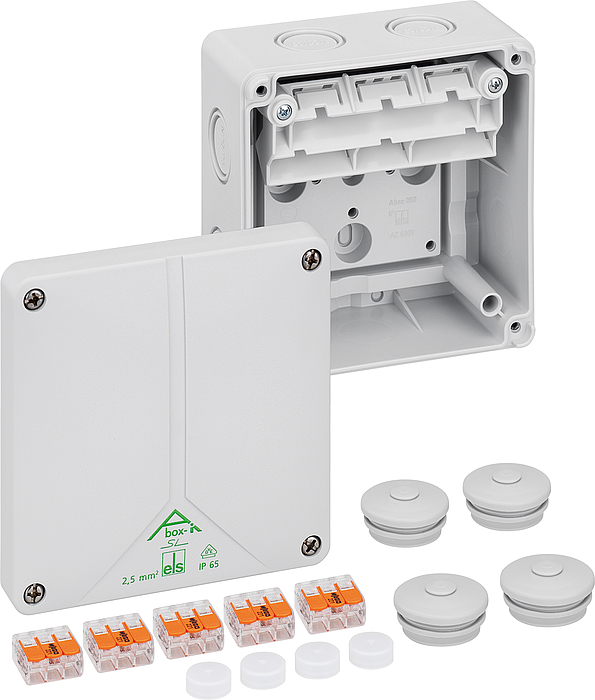

šedá, s 5-ti vysoko položenými, bezšroubovými 3-vodičovými svorkami Wago 221-413, max. jmenovitý průřez podle DIN EN 60998: 4 mm², při proudové zatížitelnosti 24 A, svorkovatelné průřezy na pól: 3 x 0,2 až 4 mm² pevné a 3 x 0,14 až 4,0 mm² flexibilní

Přiložené příslušenství:
4 Dvojitá membránová vývodka IP66 M25 Rozsah těsnění 9 - 16 mm

elektrické vlastnosti

domezovací izolační napětí AC	450 V
max. průřez vodiče	4 mm²
třída ochrany	II
druh krytí	IP65
UL Type Rating	žádné údaje

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	110 mm
délka	110 mm
výška	67 mm
Hmotnost	0.246 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK08
plombovatelné	ano
utahovací moment šroubu víka	1.7 Nm
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902930876
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát, zesílený skelnými vlákny
materiál těsnění	polyuretan
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
