Tento výrobek je zastaralý. běží z k 28.02.2025

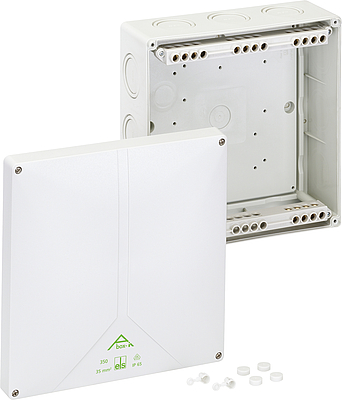

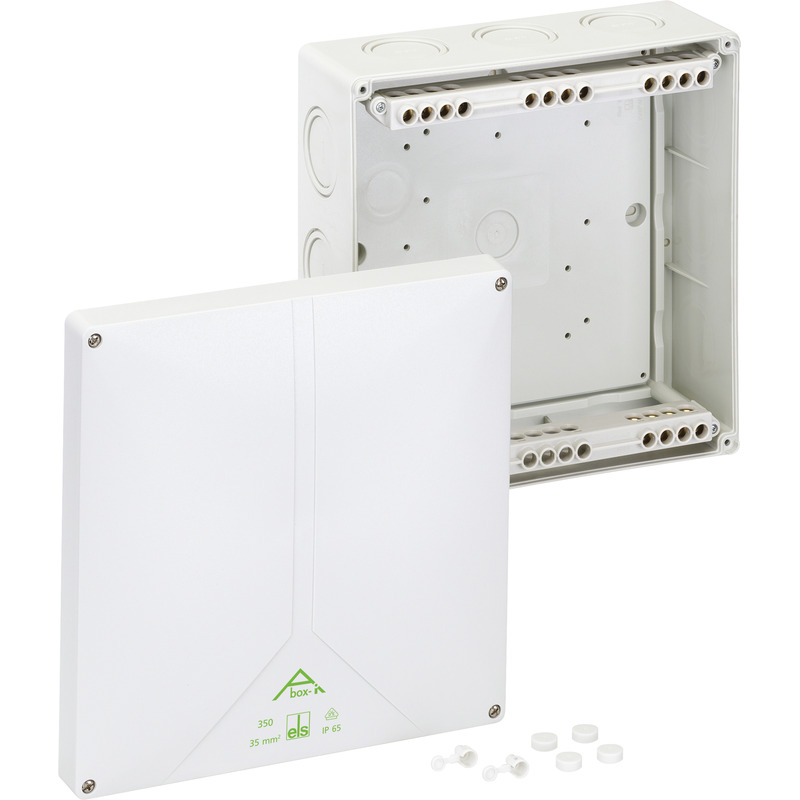

Rozbočovací krabice

Abox-i 350-35²

Číslo výrobku: 49043501 | Rozměry: 250 x 250 x 115 mm

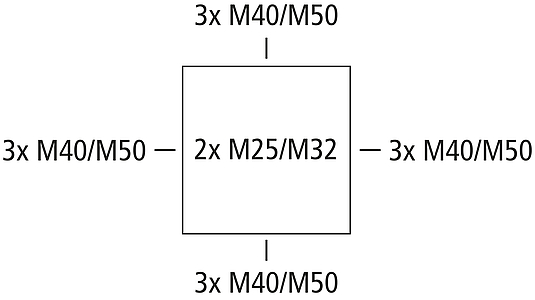

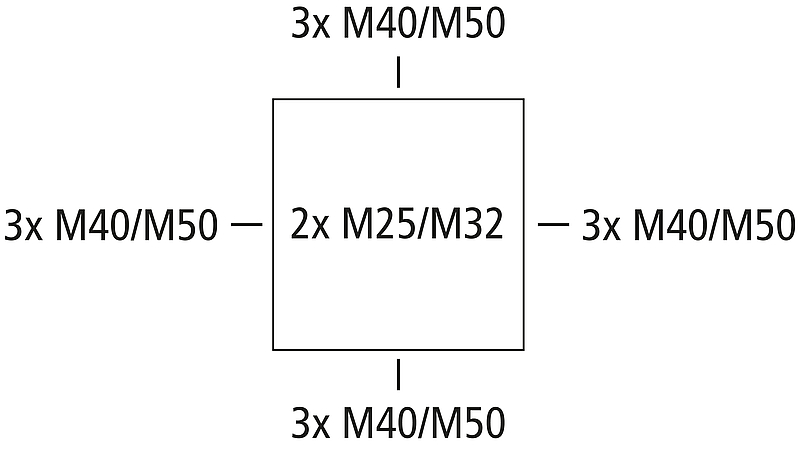

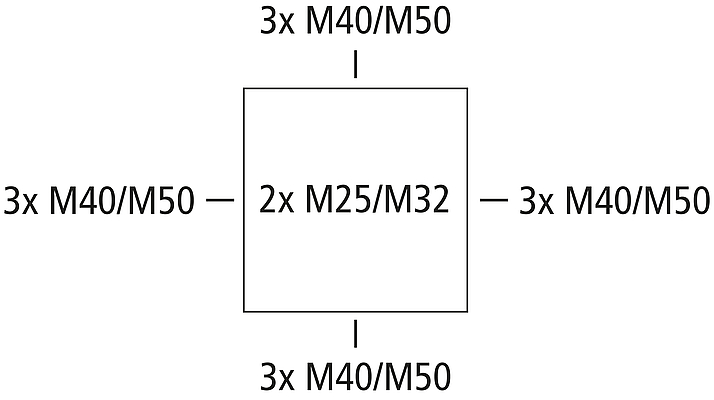

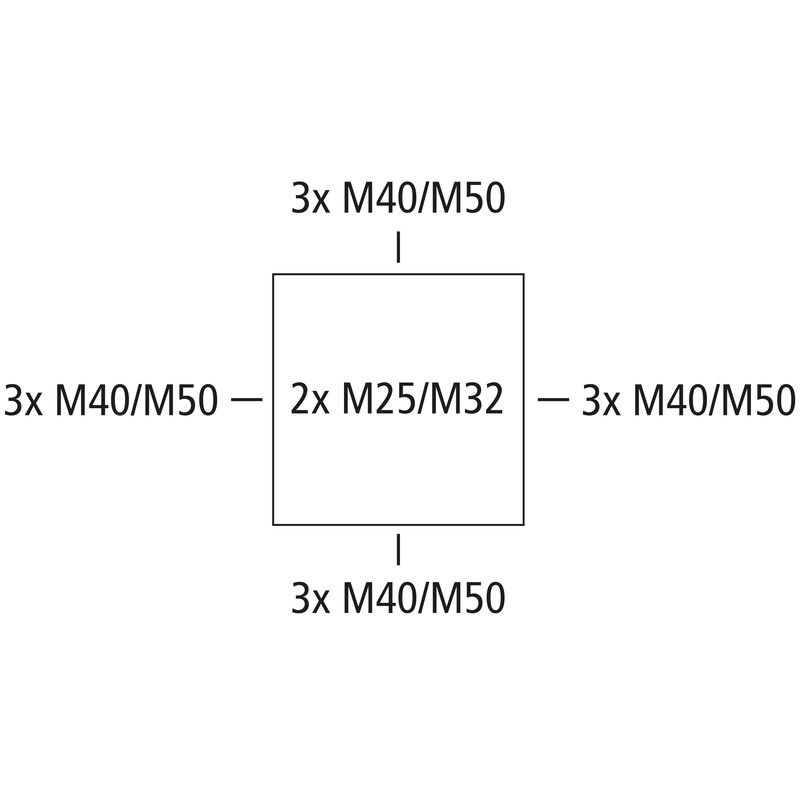

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 35 mm², U_i=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M25/M32/M40/M50, (2 prolis ze zadu, 12 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

šedá, s vysoko položenými šroubovými svorkami, 5-pólovými - 35 mm² (4 x 10² / 4 x 16² / 4 x 25² / 4 x 35²)

Přiložené příslušenství:
1 Plombovací souprava

elektrické vlastnosti

domezovací izolační napětí AC	690 V
max. průřez vodiče	35 mm²
třída ochrany	II
druh krytí	IP65
UL Type Rating	žádné údaje

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	250 mm
délka	250 mm
výška	115 mm
Hmotnost	1.331 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK08
plombovatelné	ano
utahovací moment šroubu víka	1.7 Nm
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902558018
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát, zesílený skelnými vlákny
materiál těsnění	polyuretan
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES	pdf (1 MB)

Rozměrový list

Výkres v měřítku	pdf (533 KB)
Výkres v měřítku	dxf (5 MB)
Výkres v měřítku	dwg (946 KB)
Výkres v měřítku	jpg (1 MB)

Certifikát

VDE Certifikát (DIN EN 60670) DE/EN	pdf (329 KB)
CE Prohlášení DE/EN/PL	pdf (316 KB)
DNV Certifikát EN	pdf (198 KB)
DLG Schválení DE	pdf (2 MB)
UKCA Prohlášení EN	pdf (49 KB)
DLG Schválení EN	pdf (2 MB)
CE Prohlášení DE/EN/FR	pdf (312 KB)

Příslušenství

Kabelové šroubení KVR M20-GDB/MGM

Rozměry : 30 x 30 x 37 mm
Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...

Seznam sledovaných položek

Abox-i 350-35²

elektrické vlastnosti

barva

rozměry

materiálové vlastnosti

mechanické vlastnosti

okolní podmínky

Sales Information

materiál

certifikáty

Stáhnout datový list

Montážní návod

Rozměrový list

Certifikát

Příslušenství

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm

Rozsah těsnění 21 - 34,5 mm, Délka závitu 13 mm

Rozsah těsnění 7 - 13 mm

Rozsah těsnění 9 - 17 mm

Rozsah těsnění 7 - 13 mm

Rozsah těsnění 9 - 17 mm

Rozsah těsnění 13 - 21 mm

Rozsah těsnění 17 - 28 mm

Délka závitu 19 mm

Délka závitu 22 mm

černá

šedá

pro trubky s vnějším průměrem 20 mm

roztříděno podle barev

jednostranně uzavřeno, roztříděno podle barev

jednostranně uzavřeno, bílá

tmavě šedý, 3 x 1,0-2,5 mm²

tmavě šedý, 5 x 1,0-2,5 mm²

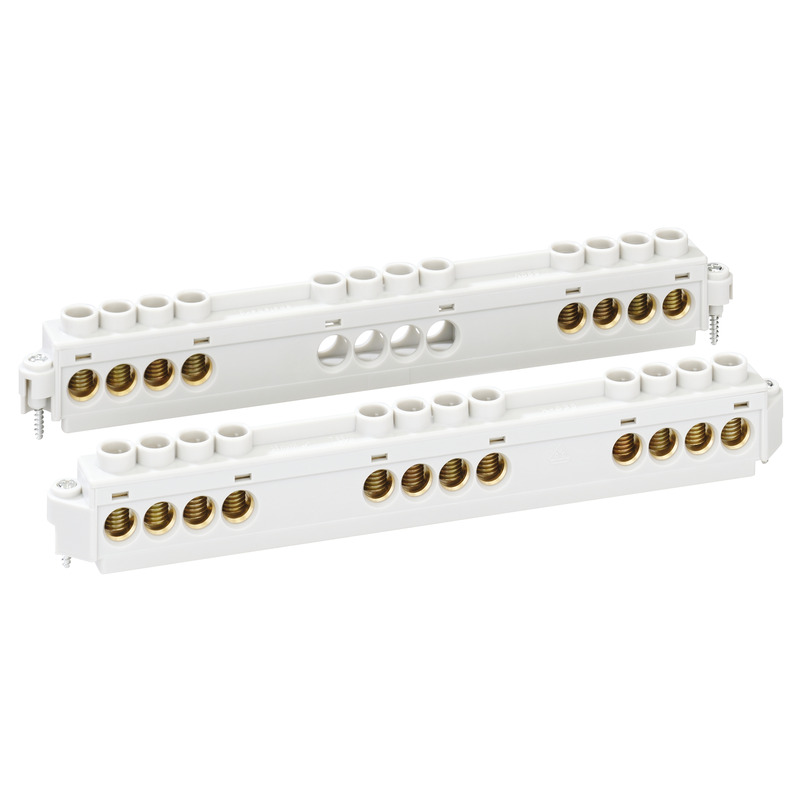

5 pólů - 35 mm²

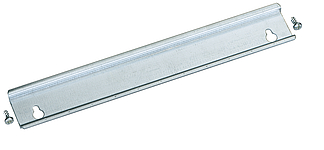

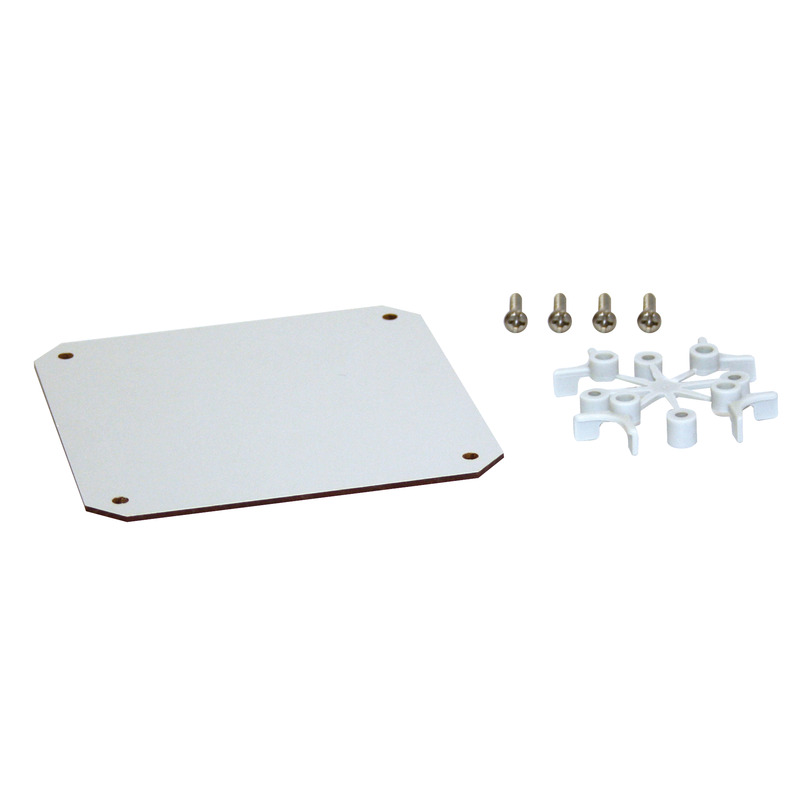

pro Abox/Abox-i 250, Abox/Abox-i 350, délka 218,5 mm
