Tento výrobek je zastaralý. běží z k 28.02.2025
K novějšímu výrobku

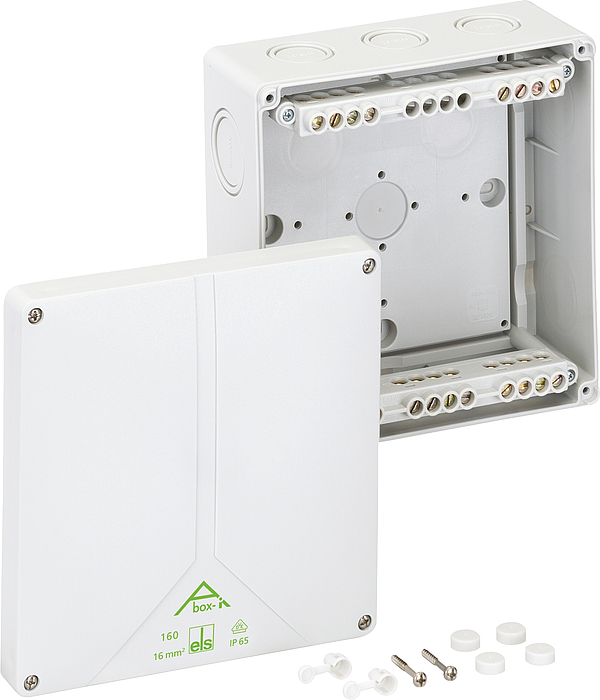

Abox-i 160-16² Abox-i 160-16²

Rozbočovací krabice

Abox-i 160-16²

Číslo výrobku: 49041601 | Rozměry: 180 x 180 x 91 mm

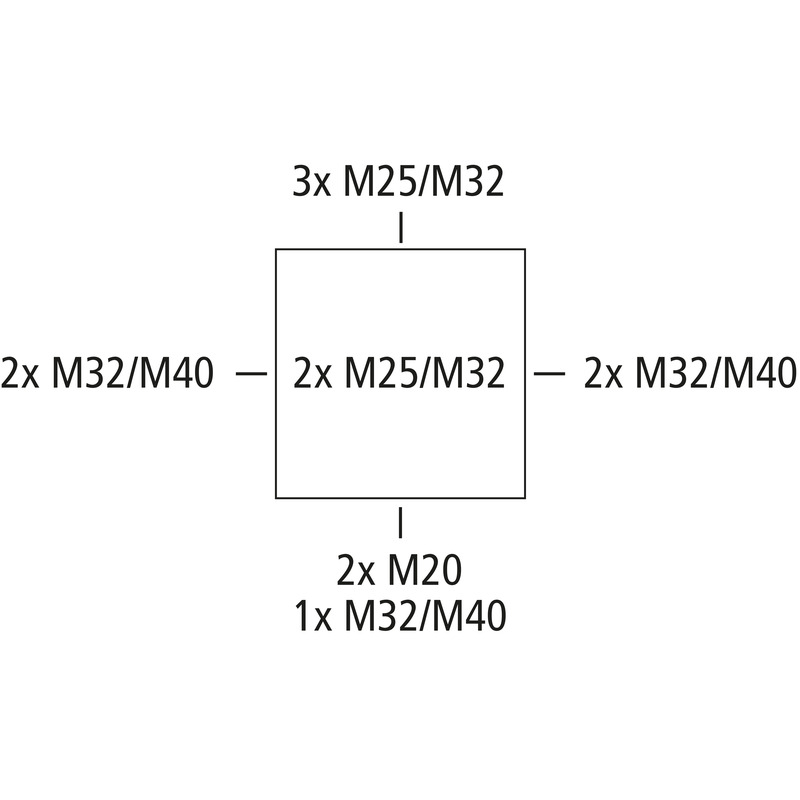

Rozbočovací krabice, se stupněm krytí IP65, Jmenovitý průřez 16 mm², Ui=690 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Vyrážecí membrány, M20/M25/M32/M40, (2 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

šedá, s vysoko položenými šroubovými svorkami, 5-pólovými - 16 mm² (4 x 6² / 4 x 10² / 4 x 16²)

Přiložené příslušenství:
1 Plombovací souprava

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 16 mm²
třída ochrany II
druh krytí IP65
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 180 mm
délka 180 mm
výška 91 mm
Hmotnost 0.7034 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK08
plombovatelné ano
utahovací moment šroubu víka 1.7 Nm
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902152360
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka ušlechtilá ocel V2A

certifikáty

zkušební značka VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka DLG (odolnost vůči čpavku)
zkušební značka DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN/FR/ES pdf (1 MB)

Rozměrový list

Výkres v měřítku dwg (883 KB)
Výkres v měřítku jpg (1 MB)
Výkres v měřítku pdf (417 KB)
Výkres v měřítku dxf (4 MB)

Certifikát

DLG Schválení DE pdf (2 MB)
DLG Schválení EN pdf (2 MB)
CE Prohlášení DE/EN/PL pdf (316 KB)
CE Prohlášení DE/EN/FR pdf (312 KB)
DNV Certifikát EN pdf (198 KB)
VDE Certifikát (DIN EN 60670) DE/EN pdf (329 KB)
UKCA Prohlášení EN pdf (49 KB)

Příslušenství

Kabelové šroubení - KVR M20-GDB/MGM

Kabelové šroubení KVR M20-GDB/MGM

  • Rozměry : 30 x 30 x 37 mm
  • Číslo výrobku: 22742101

Rozsah těsnění 7 - 14 mm, Délka závitu 9 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M25-MGM

Kabelové šroubení KVR M25-MGM

  • Rozměry : 31,5 x 31,5 x 44 mm
  • Číslo výrobku: 22742501

Rozsah těsnění 9 - 16 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M32-MGM

Kabelové šroubení KVR M32-MGM

  • Rozměry : 40 x 40 x 50 mm
  • Číslo výrobku: 22743201

Rozsah těsnění 11 - 21 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Kabelové šroubení - KVR M40-MGM

Kabelové šroubení KVR M40-MGM

  • Rozměry : 50 x 50 x 54 mm
  • Číslo výrobku: 22744001

Rozsah těsnění 16 - 28 mm, Délka závitu 11 mm



Kabelová vývodka, IP68/IP69*, s odlehčením tahu, polyamid, M_ x 1,5 mm, s kontramaticí, šedé
(* IP69...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M20/w

Dvojitá membránová vývodka DMS M20/w

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26012001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M25/w

Dvojitá membránová vývodka DMS M25/w

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26012501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M20

Dvojitá membránová vývodka DMS M20

  • Rozměry : 25,2 x 25,2 x 13,4 mm
  • Číslo výrobku: 26042001

Rozsah těsnění 7 - 13 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M25

Dvojitá membránová vývodka DMS M25

  • Rozměry : 29,7 x 29,7 x 13,6 mm
  • Číslo výrobku: 26042501

Rozsah těsnění 9 - 17 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M32

Dvojitá membránová vývodka DMS M32

  • Rozměry : 36,7 x 36,7 x 14,7 mm
  • Číslo výrobku: 26043201

Rozsah těsnění 13 - 21 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Dvojitá membránová vývodka - DMS M40

Dvojitá membránová vývodka DMS M40

  • Rozměry : 46,5 x 46,5 x 18,6 mm
  • Číslo výrobku: 26044001

Rozsah těsnění 17 - 28 mm



Dvojitá membránová vývodka, IP66, s dvěma těsnicími membránami, uzavřená, termoplastický elastomer...



Seznam sledovaných položek
Podrobnosti
Spojovací sada - KS M20

Spojovací sada KS M20

  • Rozměry : 100 x 40 x 30 mm
  • Číslo výrobku: 19202001

Délka závitu 17 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Seznam sledovaných položek
Podrobnosti
Svorkovnice - Abox 160 KLS-16²

Svorkovnice Abox 160 KLS-16²

  • Rozměry : 170 x 120 x 20 mm
  • Číslo výrobku: 84001601

5 pólů - 16 mm²



Spojovací svorka podle DIN EN 60998 (VDE 0613), Ui=690V



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!
DIN lišta - NS35-144/2

DIN lišta NS35-144/2

  • Rozměry : 35 x 144 x 15 mm
  • Číslo výrobku: 89401601

pro Abox/Abox-i 160 a Abox/Abox-i 250, délka 144 mm



Normalizovaná lišta podle DIN EN 60715, 35 x 7,5 mm, včetně připevňovacích šroubů



Seznam sledovaných položek
Podrobnosti
Tento článek je archivován!

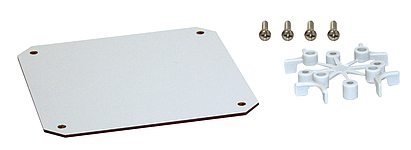

Montážní deska - Abox 160 MPI

Montážní deska Abox 160 MPI

  • Rozměry : 149 x 149 x 2,5 mm
  • Číslo výrobku: 89501601

pro Abox/Abox-i 160



Montážní deska z izolačního materiálu kašírovaného melaminem, tloušťka 2,5 mm, šedá, vč....



Seznam sledovaných položek
Podrobnosti
