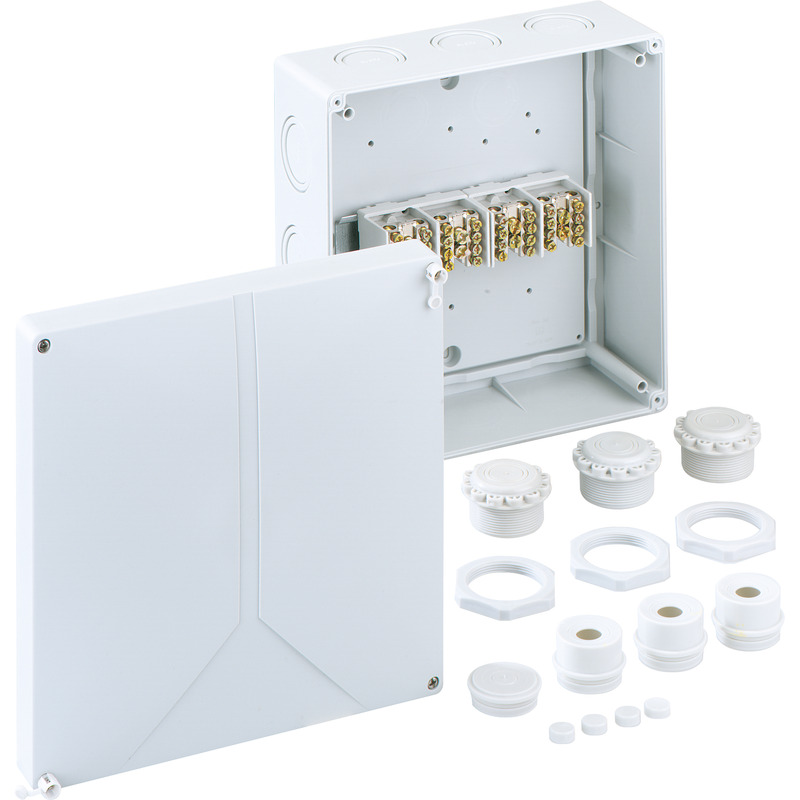

Rozbočovací krabice

Abox HA 350

Číslo výrobku: 48043501 | Rozměry: 250 x 250 x 115 mm

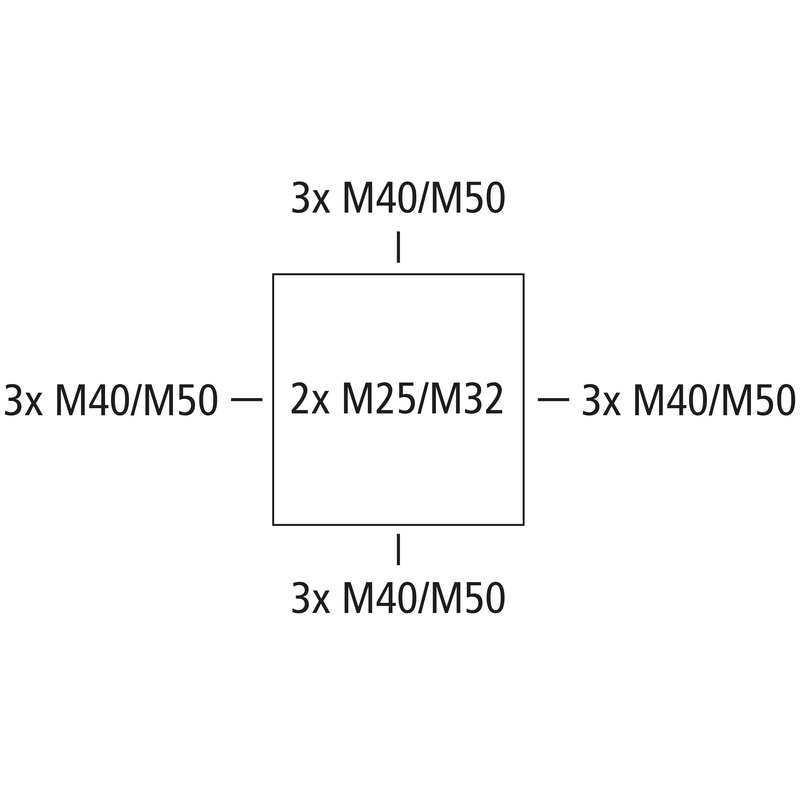

Rozbočovací krabice, se stupněm krytí IP54/IP65, Jmenovitý průřez 35 mm², U_i=690 V AC, Vyrážecí membrány, M25/M32/M40/M50, (2 prolis ze zadu, 12 vývodek z boku), Vnitřní místa pro připevnění, s odbočovací svorkou hlavního vedení pro standardní instalace ve vnitřním prostoru

šedá, s šroubovou svorkou, 4-pólovou - 35 mm²

Přiložené příslušenství:
3 vývodky IP54 M40 rozsah těsnění 17 - 30 mm, 1 uzavírací zátka M40, 3 vývodky s kontramaticí IP54 M50 rozsah těsnění 13 - 35 mm

elektrické vlastnosti

domezovací izolační napětí AC	690 V
max. průřez vodiče	35 mm²
třída ochrany	II
druh krytí	IP54/IP65
UL Type Rating	žádné údaje

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	250 mm
délka	250 mm
výška	115 mm
Hmotnost	1.5 kg

materiálové vlastnosti

Odolné proti UV záření	ne
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu podle EN 60695-2-11	650 °C

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK07
plombovatelné	ne
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	40 °C
okolní teplota 24 h	35 °C
Místo instalace	Vnitřní oblast

Sales Information

EAN	4013902858224
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polystyren
materiál horního dílu	polystyren
materiál šroubu víka	ušlechtilá ocel V2A

Stáhnout datový list

Stáhnout datový list

Certifikát

UKCA Prohlášení EN	pdf (49 KB)
CE Prohlášení DE/EN/FR	pdf (220 KB)
CE Prohlášení DE/EN/PL	pdf (313 KB)

Příslušenství

Spojovací sada KS M25

Rozměry : 36 x 32 x 27 mm
Číslo výrobku: 19202501

Délka závitu 19 mm

Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...
