Abox HA 250 Abox HA 250

Rozbočovací krabice

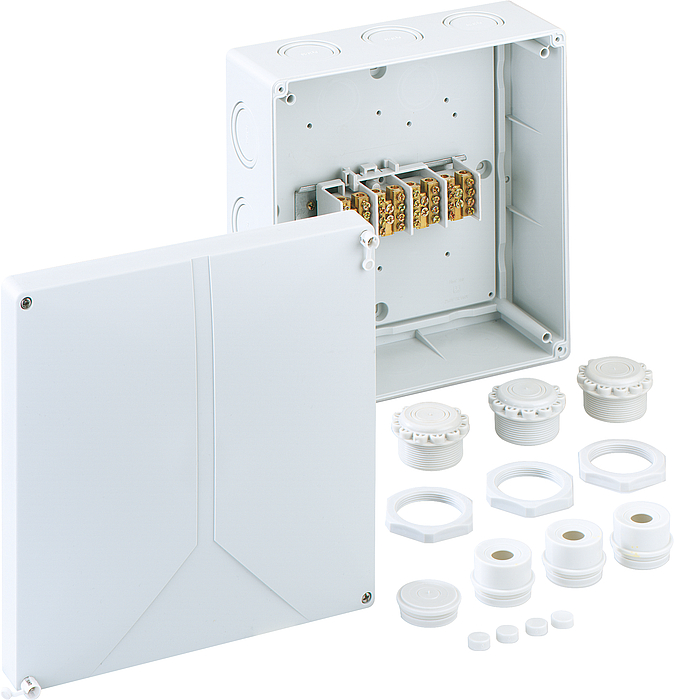

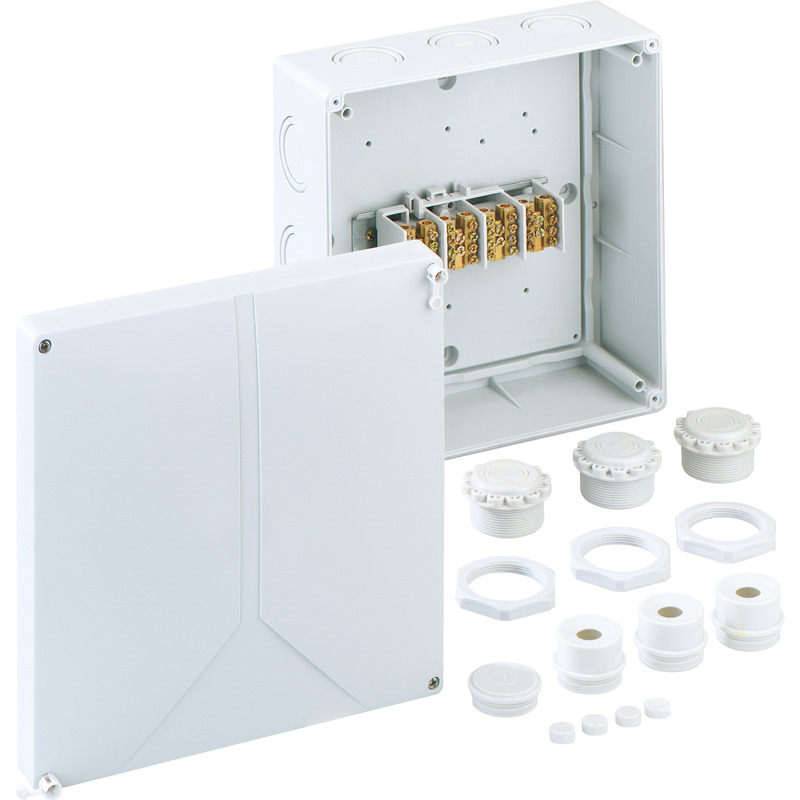

Abox HA 250

Číslo výrobku: 48042501 | Rozměry: 250 x 250 x 115 mm

Rozbočovací krabice, se stupněm krytí IP54/IP65, Jmenovitý průřez 25 mm², Ui=690 V AC, Vyrážecí membrány, M20/M25/M32/M40/M50, (4 prolis ze zadu, 10 vývodek z boku), Vnitřní místa pro připevnění, s odbočovací svorkou hlavního vedení pro standardní instalace ve vnitřním prostoru

šedá, s šroubovou svorkou, 4-pólovou - 25 mm²

Přiložené příslušenství:

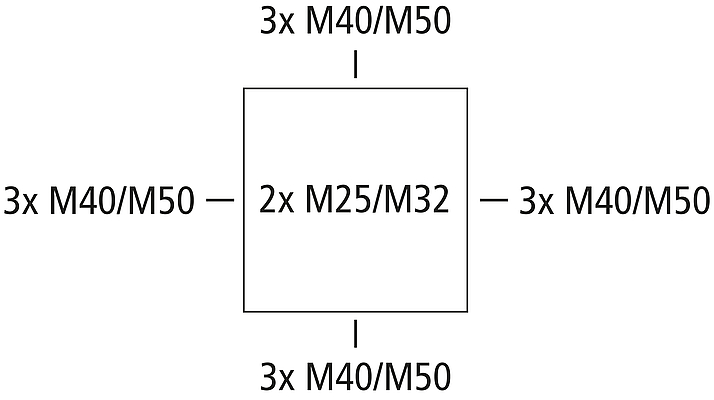

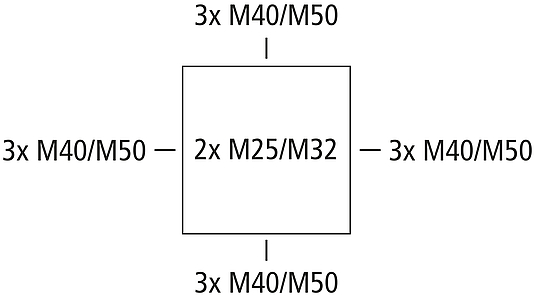

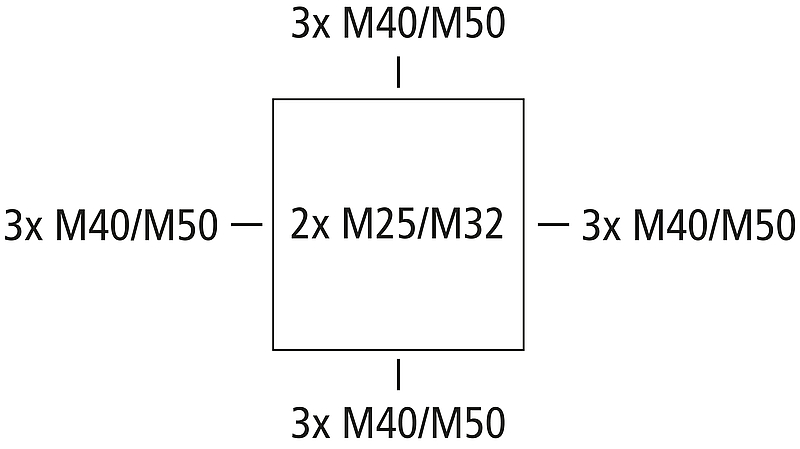

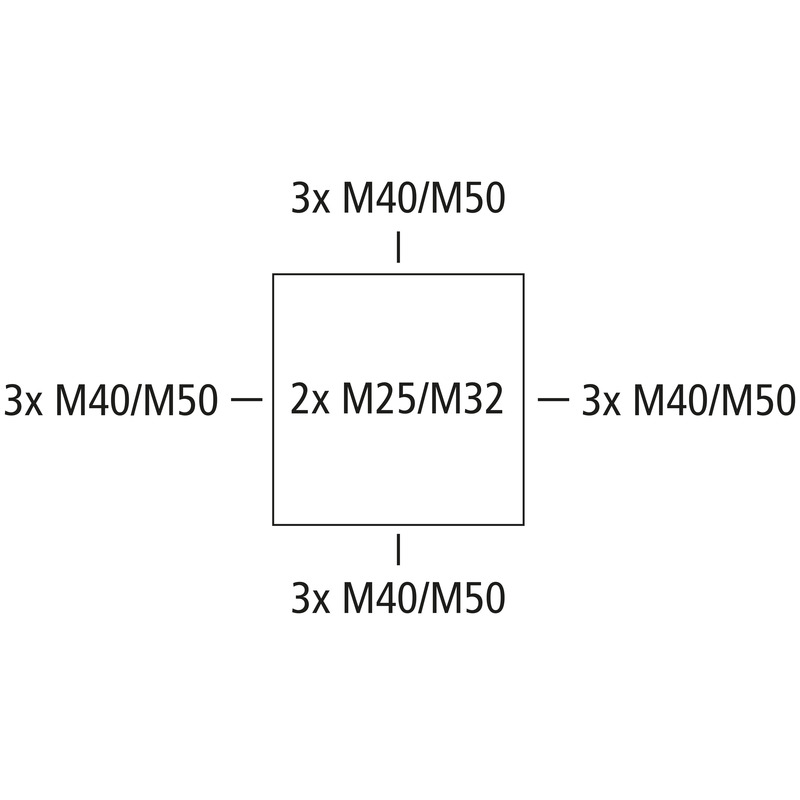

3 vývodky IP54 M40 rozsah těsnění 17 - 30 mm, 1 uzavírací zátka M40, 3 vývodky s kontramaticí IP54 M50 rozsah těsnění 13 - 35 mm

elektrické vlastnosti

domezovací izolační napětí AC 690 V
max. průřez vodiče 25 mm²
třída ochrany II
druh krytí IP54/IP65
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 250 mm
délka 250 mm
výška 115 mm
Hmotnost 1.375 kg

materiálové vlastnosti

Odolné proti UV záření ne
bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK07
plombovatelné ne
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Vnitřní oblast

Sales Information

EAN 4013902153527
Packing Unit Code C62
ETIM Class EC002600
Číslo celní sazby 85369095

materiál

materiál spodního dílu polystyren
materiál horního dílu polystyren
materiál šroubu víka ušlechtilá ocel V2A

Stáhnout datový list

Stáhnout datový list

Certifikát

CE Prohlášení DE/EN/PL pdf (313 KB)
CE Prohlášení DE/EN/FR pdf (220 KB)
UKCA Prohlášení EN pdf (49 KB)
