Reihenklemmengehäuse RKK 4/10-10x4² (60740401) Kompaktní konstrukce: Spelsberg

Skříň pro řadové svorkovnice

RKK 4/10-10x4²

Číslo výrobku: 60740401 | Rozměry: 94 x 94 x 57 mm

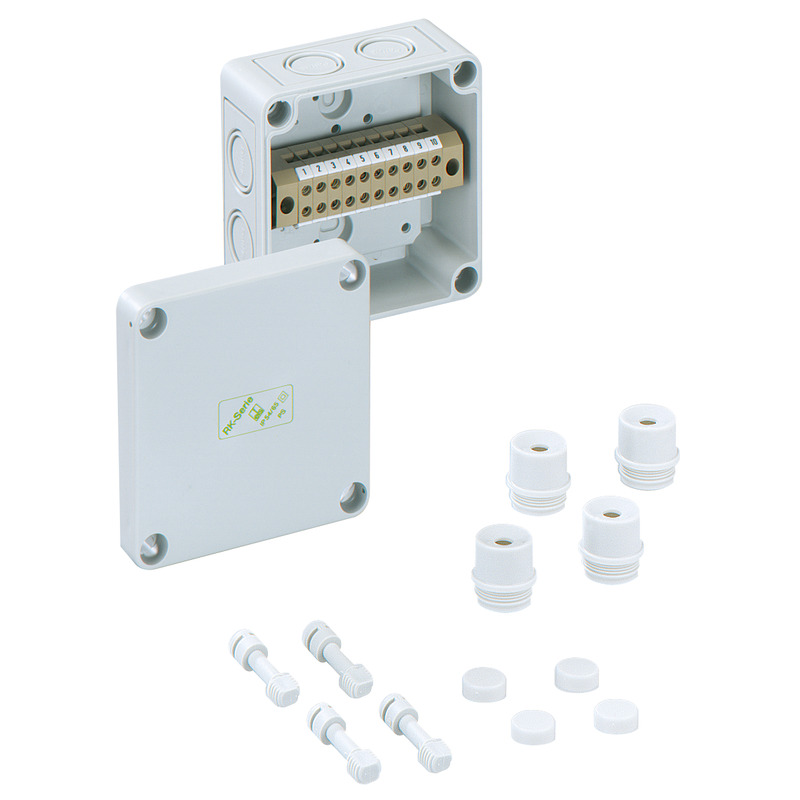

Skříň pro řadové svorkovnice, se stupněm krytí IP54/IP66, Jmenovitý průřez 4 mm², Ui=400V AC, polystyren, Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru

osazené 10-pólovou blokovou svorkou 4 mm² (typ Contaclip BKA 4)

Přiložené příslušenství:
4 vývodky IP54 M20, rozsah těsnění 8 - 13,5 mm

elektrické vlastnosti

domezovací izolační napětí AC 400 V
max. průřez vodiče 4 mm²
třída ochrany II
druh krytí IP54/IP66
UL Type Rating žádné údaje

rozměry

šířka 94 mm
délka 94 mm
výška 57 mm
Hmotnost 0.204 kg

materiálové vlastnosti

Odolné proti UV záření ne
bez obsahu halogenů ano
Třída hořlavosti podle UL94 HB
Pevnost žhavicího drátu podle EN 60695-2-11 650 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK07
plombovatelné ano
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Vnitřní oblast

Sales Information

EAN 4013902090037
Packing Unit Code C62
ETIM Class EC002713
Číslo celní sazby 85369095

materiál

materiál spodního dílu polystyren
materiál horního dílu polystyren
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (223 KB)
Výkres v měřítku dxf (3 MB)
Výkres v měřítku dwg (588 KB)
Výkres v měřítku jpg (1 MB)
Výkres v měřítku pdf (152 KB)
Výkres v měřítku dxf (764 KB)
Výkres v měřítku dwg (150 KB)
Výkres v měřítku jpg (945 KB)

Certifikát

CE Prohlášení DE/EN/FR pdf (81 KB)
UKCA Prohlášení EN pdf (49 KB)

Příslušenství

Sada vnějších závěsů ASS-kl

  • Rozměry : 7,5 x 8,4 x 25 mm
  • Číslo výrobku: 19000201

Závěsná sada malá, TK PS/PC 77 až TK PS/PC 1809



Sada vnějších závěsů pro přestavbu víka skříně na vyklápěcí dveře, včetně 2 závěsů, upevňovacích...



Spojovací sada KS M20

  • Rozměry : 100 x 40 x 30 mm
  • Číslo výrobku: 19202001

Délka závitu 17 mm



Kombinovaná sada pro spojení skříní s metrickými přívody, polystyren, šedý, kompletně s...



Sada vnějších úchytů TK ABL

  • Rozměry : 100 x 30 x 20 mm
  • Číslo výrobku: 19400101

Sada = 4 ks



Souprava pro vnější upevnění z plastu, pro všechny skříně TK PS/PC, RK, od TK PS/PC 77



nový Připevňovací sada - KTB 1

Připevňovací sada KTB 1

  • Rozměry : 17 x 30 x 14 mm
  • Číslo výrobku: 89600901



Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...
