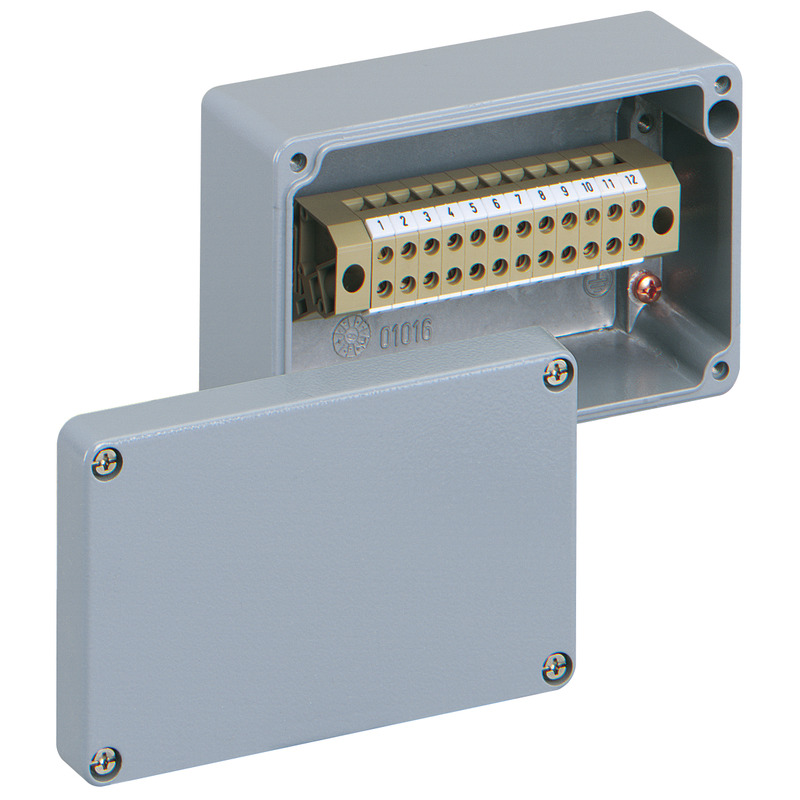

Reihenklemmengehäuse ALR 1308-4² (16040601) Hliník: Spelsberg

Skříň pro řadové svorkovnice

ALR 1308-4²

Číslo výrobku: 16040601 | Rozměry: 125 x 80 x 57 mm

Skříň pro řadové svorkovnice, se stupněm krytí IP66, Jmenovitý průřez 4 mm², Ui=400V AC, Hliník s práškovým lakováním, Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

osazené 12-pólovou blokovou svorkou 4 mm² (typ Contaclip BKA 4)

elektrické vlastnosti

domezovací izolační napětí AC 400 V
max. průřez vodiče 4 mm²
druh krytí IP66
UL Type Rating žádné údaje

rozměry

šířka 125 mm
délka 80 mm
výška 57 mm
Hmotnost 0.515 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK09
plombovatelné ano
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 75 °C
okolní teplota 24 h 60 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902120178
Packing Unit Code C62
ETIM Class EC002713
Číslo celní sazby 85369095

materiál

materiál spodního dílu Hliník s práškovým lakováním
materiál horního dílu Hliník s práškovým lakováním
materiál těsnění polyuretan

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (89 KB)
Výkres v měřítku dxf (741 KB)
Výkres v měřítku dwg (144 KB)
Výkres v měřítku jpg (626 KB)

Certifikát

UKCA Prohlášení EN pdf (49 KB)
CE Prohlášení DE/EN/FR pdf (221 KB)

Příslušenství

Sada vnějších spon AL ALS-kl

  • Rozměry : 10 x 38,5 x 5 mm
  • Číslo výrobku: 15400401

pro AL/ALR 88, 1006, 1010, 1308, 1506, 1808



Vnější úchyty



CAD data

CAD data Stáhnout 3D CAD data
