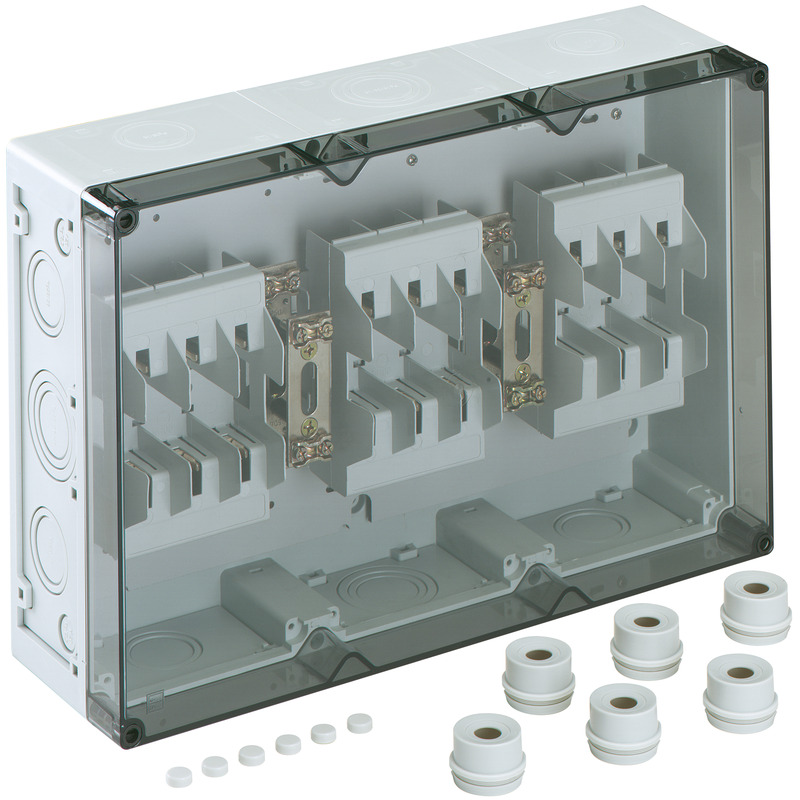

NH pojistková skříň

AKi-S 303

Číslo výrobku: 78130301 | Rozměry: 450 x 300 x 132 mm

NH pojistková skříň, IP65 (při použití odpovídajících kabelových přívodů), namontovaná na montážní desce, 3 x NH 00 spodek pojistky, Jmenovitý proud 100 A, Připojení objímky 1,5 - 70 mm², N svorka 2 x 50 mm², s vývodkami IP54, s izolační krytkou

s transparentním víkem

elektrické vlastnosti

domezovací provozní napětí 690 V
třída ochrany II
druh krytí IP54/IP65
domezovací proud 100 A
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl transparentní

rozměry

šířka 450 mm
délka 300 mm
výška 132 mm
Hmotnost 4.62 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 850 °C

mechanické vlastnosti

rázová houževnatost IK08
plombovatelné ano

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

ETIM Class EC000100
Číslo celní sazby 85369095

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (779 KB)
Výkres v měřítku dxf (10 MB)
Výkres v měřítku dwg (2 MB)
Výkres v měřítku jpg (1 MB)
Schéma zapojení pdf (36 KB)
Schéma zapojení jpg (591 KB)
