NH-Sicherungsgehäuse AKi-S 202 (78120201) Skříň s provozními prostředky: Spelsberg
Tento článek je archivován!

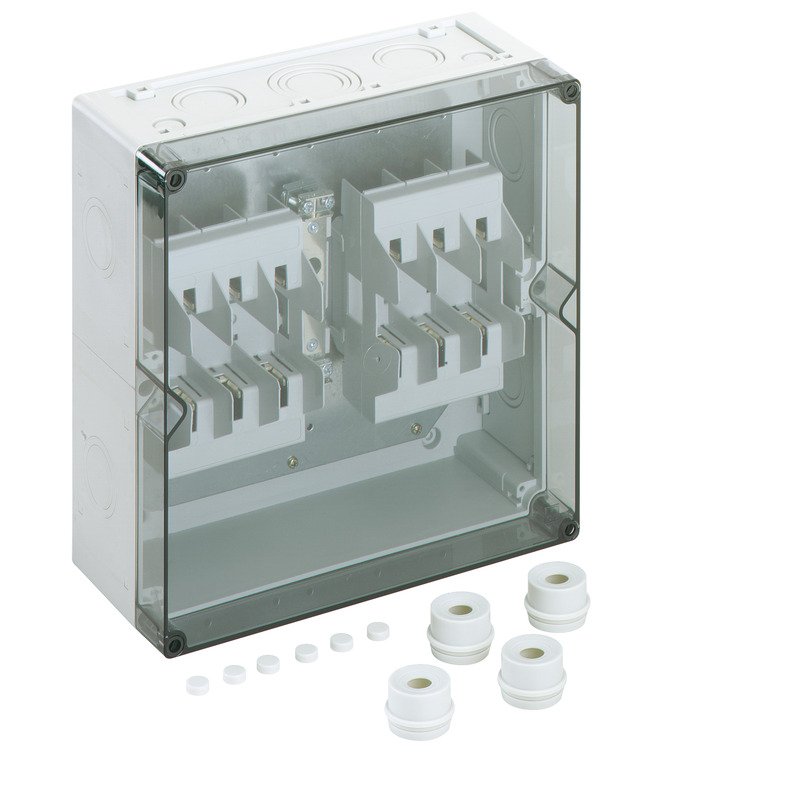

NH pojistková skříň

AKi-S 202

Číslo výrobku: 78120201 | Rozměry: 300 x 300 x 132 mm

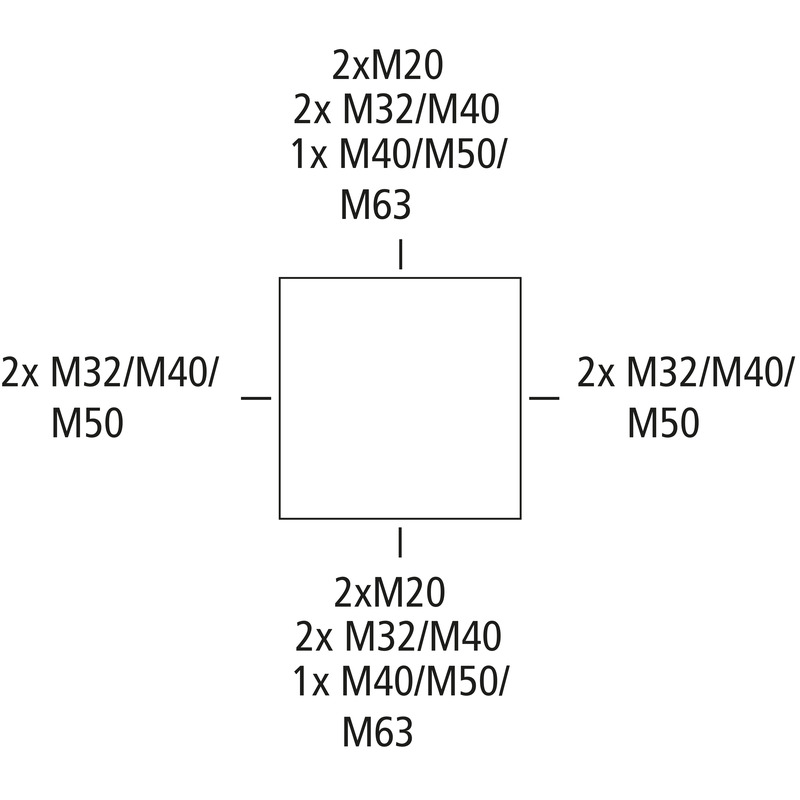

NH pojistková skříň, IP65 (při použití odpovídajících kabelových přívodů), 2 x NH 00 spodek pojistky, namontovaná na montážní desce, Jmenovitý proud 100 A, Připojení objímky 1,5 - 70 mm², N svorka 2 x 50 mm², s vývodkami IP54, s izolační krytkou

s transparentním víkem

elektrické vlastnosti

domezovací provozní napětí 690 V
třída ochrany II
druh krytí IP54/IP65
domezovací proud 100 A
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl transparentní

rozměry

šířka 300 mm
délka 300 mm
výška 132 mm
Hmotnost 3.075 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 850 °C

mechanické vlastnosti

rázová houževnatost IK08
plombovatelné ano

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

ETIM Class EC000100
Číslo celní sazby 85369095

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny
