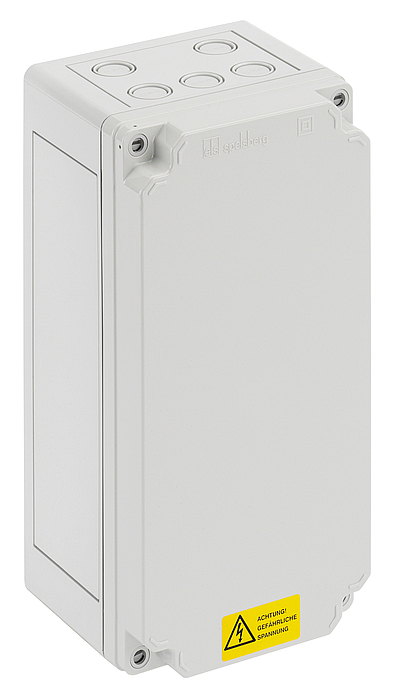

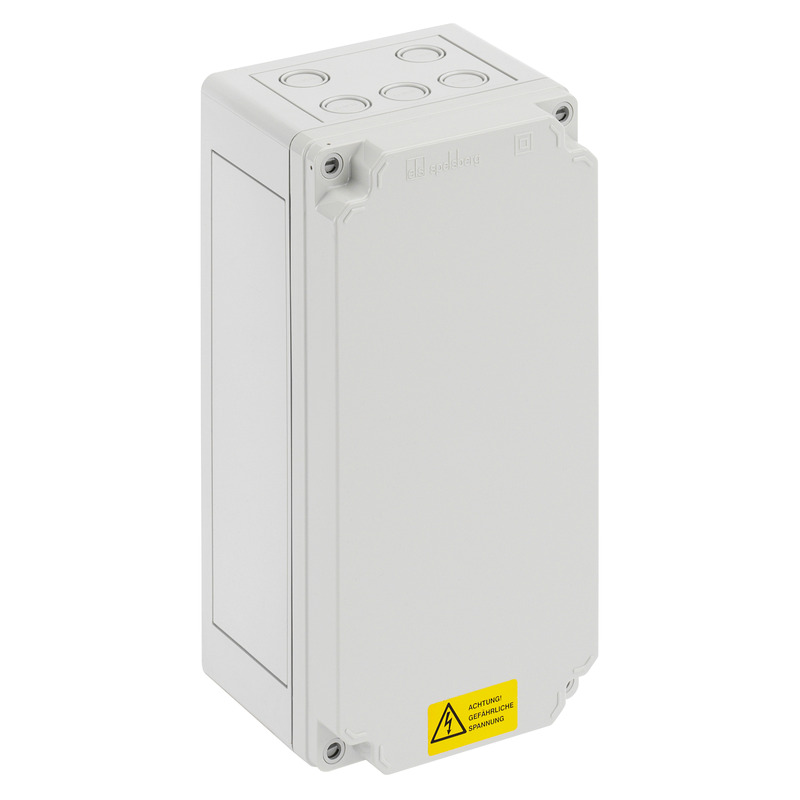

Malá kabelová domovní připojovací skříň

SVi H 21R-g

Číslo výrobku: 59302301 | Rozměry: 150 x 300 x 137 mm

Skříň síťové přípojky, pro 230 V třífázové sítě (L1-L2-PE), In=25 A, Imax=63 A, osazená: 2 x NH00 pojistkový prvek, 1 x svorka PE, 1 x úložný výklenek pro 2 vodiče
Připojovací svorky přívodní vedení: Rámová svorka (6 - 50 mm² CU, 10 - 50 mm² AL)
Připojovací svorky přívodní vedení: Sponová přípojka (2x 2,5-50mm² CU)

Víko šedé

elektrické vlastnosti

domezovací provozní napětí 400 V
třída ochrany II
druh krytí IP54
UL Type Rating žádné údaje

rozměry

šířka 150 mm
délka 300 mm
výška 137 mm
Hmotnost 3.4137 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění konstrukce
rázová houževnatost IK07

okolní podmínky

okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902369980
Packing Unit Code CT
ETIM Class EC000248
Číslo celní sazby 85369095

materiál

materiál spodního dílu plast

certifikáty

zkušební značka VDE (DIN EN 61439-1/-2 (VDE 0660-600-1/-2))
zkušební značka VDE (DIN 0660-505)

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (602 KB)
Výkres v měřítku dxf (6 MB)
Výkres v měřítku dwg (1 MB)
Výkres v měřítku jpg (1 MB)

Certifikát

CE Prohlášení DE/EN/FR pdf (310 KB)
VDE Certifikát DE/EN pdf (665 KB)
UKCA Prohlášení EN pdf (48 KB)
VDE Certifikát DE/EN pdf (682 KB)

CAD data

CAD data Stáhnout 3D CAD data

Váš požadavek

Vaše informace

Firemní údaje

CAD formát

Text produktu

Podobné výrobky

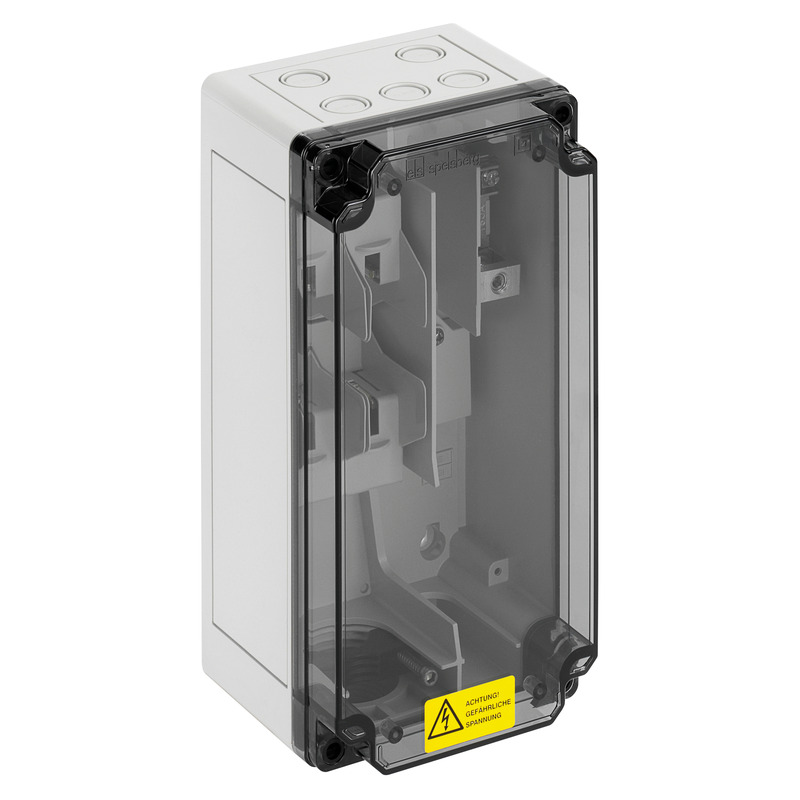

Malá kabelová domovní připojovací skříň SVi H 21R-t
