Steckklemmen KLS PE 1/14-SL (79032201) Akcesoria: Spelsberg

Zásuvné svorky

KLS PE 1/14-SL

Číslo výrobku: 79032201 | Rozměry: 94 x 35 x 17 mm

Svorka, pro tuhé vodiče, 15 míst upnutí, 1x šroubovací místo upnutí 25 mm² (1,5-25 mm² re, 1-16 mm² rf+AD) , 2x bezšroubové místo upnutí 4 mm² (1-4 mm² re, 1-2,5 mm² rf+AD), 12x bezšroubová místa upnutí 2,5 mm² (1-2,5 mm² re, 0,75-1,5 mm² rf+AD), k montáži na nosné lišty DIN 35 mm, při proudové zatížitelnosti 76 A

zelená

elektrické vlastnosti

domezovací provozní napětí 400 V
počet pólů 1
chráněné proti dotyku ano
Připojení 1: Druh připojení Šrouby
Připojení 1: Hodí se pro vodiče CU 1
Připojení 1: Hodí se pro vodiče AL 0
Připojení 1: Připojitelný průřez vodiče jemnodrátový bez koncové objímky (min) 1.5 mm²
Připojení 1: Připojitelný průřez vodiče jemnodrátový bez koncové objímky (max) 16 mm²
Připojení 1: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (min) 1.5 mm²
Připojení 1: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (max) 16 mm²
Připojení 1: Připojitelný průřez vodiče jednodrátový (min) 1.5 mm²
Připojení 1: Připojitelný průřez vodiče jednodrátový (max) 25 mm²
Připojení 1:Připojitelný průřez vodiče vícedrátový (min) 1.5 mm²
Připojení 1: Připojitelný průřez vodiče vícedrátový (max) 25 mm²
Připojení 2: Druh připojení bezšroubový
Připojení 2: Svorková místa na pól 15
Připojení 2: Hodí se pro vodiče AL 0
Připojení 2: Připojitelný průřez vodiče jemnodrátový bez koncové objímky (min) 0.75 mm²
Připojení 2: Připojitelný průřez vodiče jemnodrátový bez koncové objímky (max) 2.5 mm²
Připojení 2: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (min) 0.75 mm²
Připojení 2: Připojitelný průřez vodiče jemnodrátový s koncovou objímkou (max) 2.5 mm²
Připojení 2: Připojitelný průřez vodiče jednodrátový (min) 1 mm²
Připojení 2: Připojitelný průřez vodiče jednodrátový (max) 4 mm²

rozměry

šířka 94 mm
délka 35 mm
výška 17 mm
Hmotnost 0.0396 kg

materiálové vlastnosti

Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

Připojení 1: utahovací moment 3 Nm

Sales Information

EAN 4013902612154
Packing Unit Code C62
ETIM Class EC001284
Číslo celní sazby 85369010

Stáhnout datový list

Stáhnout datový list

Certifikát

CE Prohlášení DE/EN/FR pdf (309 KB)
UKCA Prohlášení EN pdf (48 KB)

Text produktu

Podobné výrobky

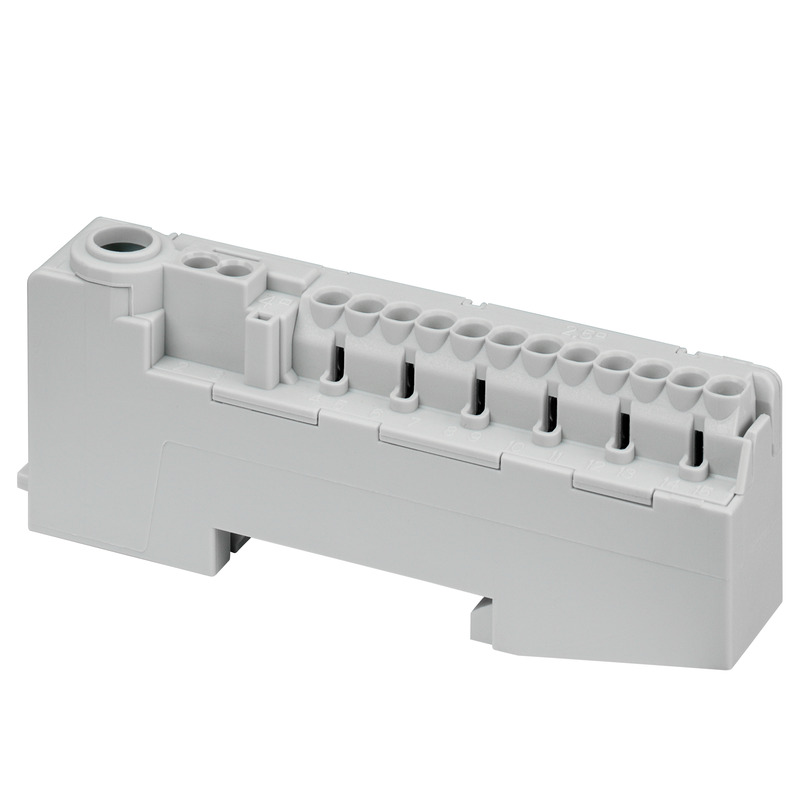

Zásuvné svorky KLS L 1/14-SL
