GTE 425

Číslo výrobku: 03242501 | Rozměry: 320 x 640 x 179 mm

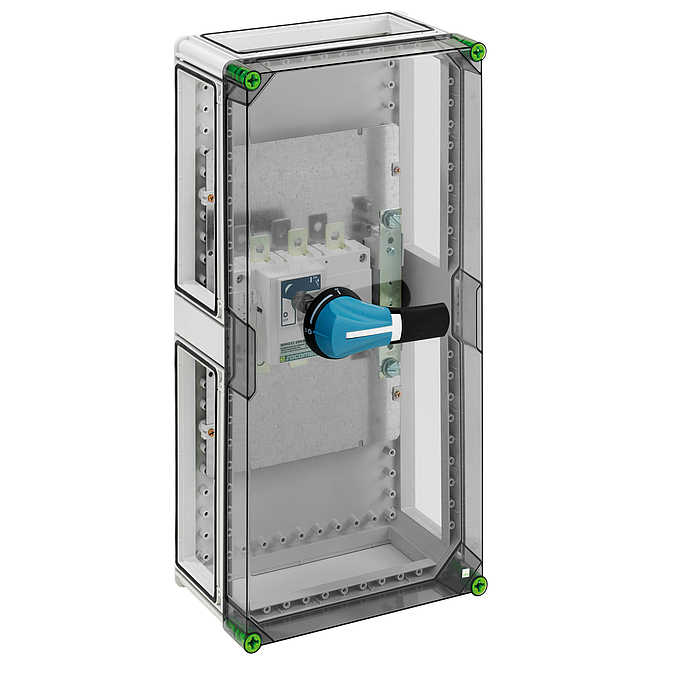

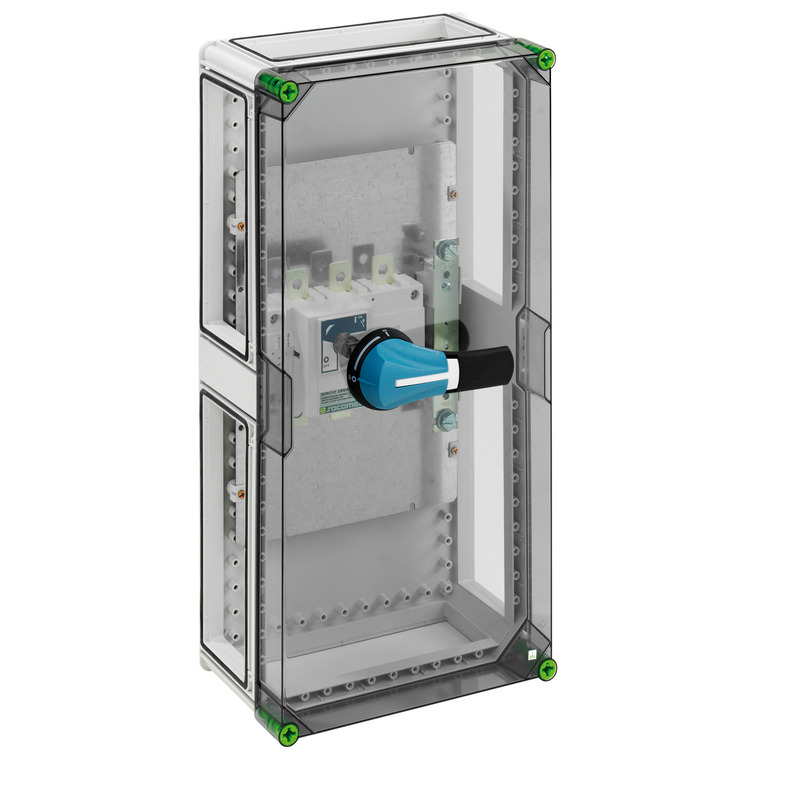

Skříň pro výkonové vypínače s externím ovládáním, uzamykatelná, 1 x výkonový vypínač 250A, 3pólové přepínání, Šroubovací přípojka M10, PE/N svorka M10, 4 x spojovací prvek (GGV)

s transparentním víkem

elektrické vlastnosti

domezovací provozní napětí	690 V
Jmenovité provozní napětí DC	500 V
domezovací izolační napětí AC	690 V
domezovací izolační napětí DC	1000 V
třída ochrany	II
druh krytí	IP65
domezovací proud	250 A
UL Type Rating	3R

rozměry

šířka	320 mm
délka	640 mm
výška	179 mm
Hmotnost	7 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

rázová houževnatost	IK08
utahovací moment šroubu víka	2.5 Nm
pro řazení k sobě	ano

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	40 °C
okolní teplota 24 h	35 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902051618
Packing Unit Code	CT
ETIM Class	EC000249
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát
materiál těsnění	polyuretan
materiál šroubu víka	polyamid, zesílený skelnými vlákny
