Trennschaltergehäuse GTE 216 (03221601) Skříň s provozními prostředky: Spelsberg

Skříň odpínače

GTE 216

Číslo výrobku: 03221601 | Rozměry: 320 x 320 x 179 mm

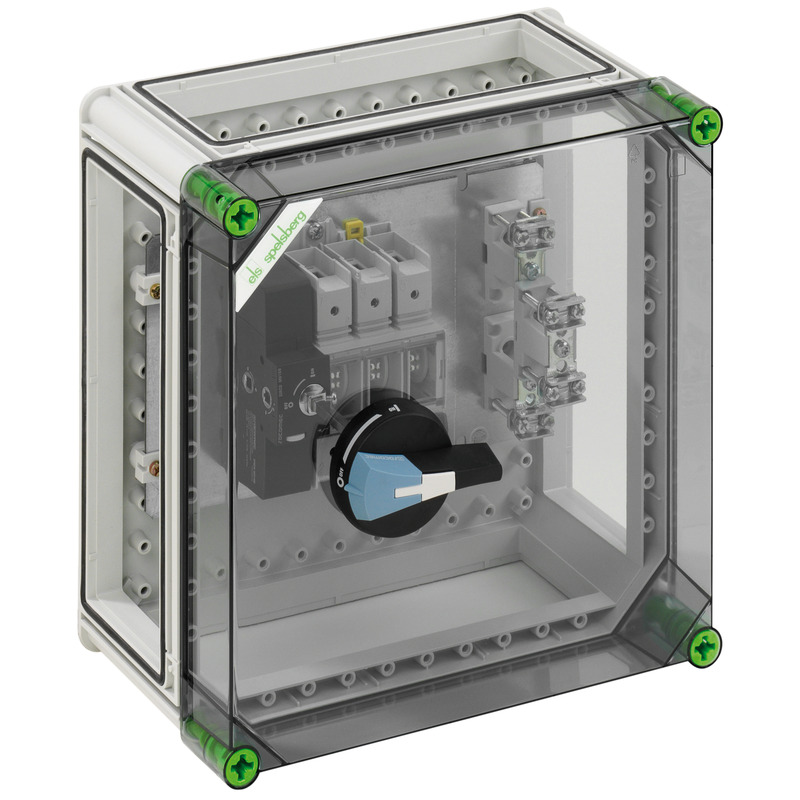

Skříň pro výkonové vypínače s externím ovládáním, uzamykatelná, 1 x výkonový vypínač 160A, 3pólové přepínání, Klecová svorkovnice 10 - 70 mm², pro vodiče CU, PE/N svorka 2 x 50 mm², 3 x spojovací prvek (GGV)

s transparentním víkem

elektrické vlastnosti

domezovací provozní napětí 690 V
Jmenovité provozní napětí DC 400 V
domezovací izolační napětí AC 690 V
domezovací izolační napětí DC 1000 V
třída ochrany II
druh krytí IP65
domezovací proud 160 A
UL Type Rating 3R

rozměry

šířka 320 mm
délka 320 mm
výška 179 mm
Hmotnost 3.358 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

rázová houževnatost IK08
utahovací moment šroubu víka 2.5 Nm
pro řazení k sobě ano

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902051601
Packing Unit Code CT
ETIM Class EC000249
Číslo celní sazby 85369095

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (359 KB)
Výkres v měřítku jpg (1 MB)
Výkres v měřítku dxf (607 KB)
Výkres v měřítku dwg (421 KB)
Výkres v měřítku pdf (237 KB)
Výkres v měřítku jpg (1 MB)

Certifikát

UKCA Prohlášení EN pdf (48 KB)
CE Prohlášení DE/EN/FR pdf (218 KB)

Příslušenství

Příruby GFS 12-m

  • Číslo výrobku: 07251201

Sada přírub skládající se z přírub GFL 321, 2x 341 a 351



Příruby s metrickými průchodkami, 2 x přírubová spojka na přírubu



Příslušenství výkonový odpojovač GHT 161

  • Rozměry : 20 x 90 x 90 mm
  • Číslo výrobku: 07716101

Pomocný spínač s 1 rozpojovacím a 1 spojovacím kontaktem, GTE 108, pro...



Pomocný spínač, pro výkonový vypínač
