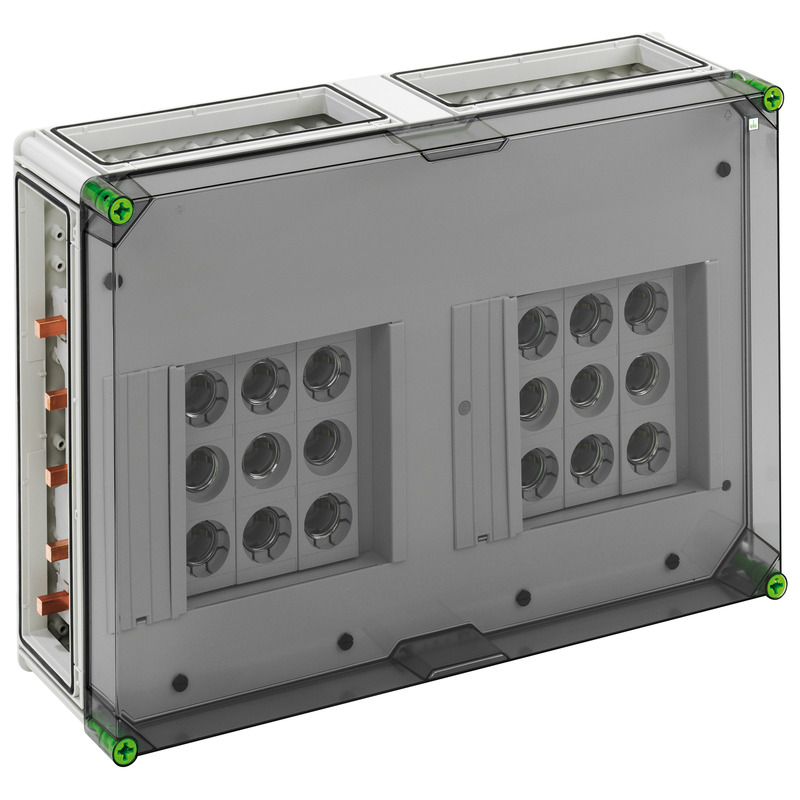

DIAZED® skříň pro jezdcové pojistky

GSD 536-250 Plus

Číslo výrobku: 05053601 | Rozměry: 640 x 440 x 179 mm

DIAZED® skříň pro jezdcové pojistky s dodatečným propojovacím prostorem, 6 x 3 póly DIII patice jezdcové pojistky, E 33 závit, Jmenovitý proud 63 A, na sběrnici, 5 pólů, s 5 přípojnicovými svorkami 16 - 70 mm², N svorky 1,5 - 16 mm², PE svorky 1,5 - 16 mm², 4 x spojovací prvek (GGV)

na systém přípojnic 250 A, s transparentním víkem

elektrické vlastnosti

domezovací izolační napětí AC 690 V
domezovací izolační napětí DC 1000 V
třída ochrany II
druh krytí IP65
domezovací proud 250 A
UL Type Rating 3R

rozměry

šířka 640 mm
délka 440 mm
výška 179 mm
Hmotnost 10.7324 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

rázová houževnatost IK08
utahovací moment šroubu víka 2.5 Nm
pro řazení k sobě ano

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

ETIM Class EC000100
Číslo celní sazby 85369095

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny
