DIAZED®-Reitersicherungsgeh. GSD 224-400 (05022484) Skříň pro přípojnice s provozními prostředky: Spelsberg

DIAZED® skříň pro jezdcové pojistky

GSD 224-400

Číslo výrobku: 05022484 | Rozměry: 320 x 320 x 179 mm

DIAZED® skříň pro jezdcové pojistky, 4 x 3 póly DII patice jezdcové pojistky, E 27 závit, Jmenovitý proud 25 A, Šroubovací přípojka 1,5 - 25 mm², na sběrnici, 5 pólů, N svorky 1,5 - 16 mm², PE svorky 1,5 - 16 mm², 3 x spojovací prvek (GGV)

na systém přípojnic 400 A, s transparentním víkem

elektrické vlastnosti

domezovací provozní napětí 500 V
domezovací izolační napětí AC 690 V
domezovací izolační napětí DC 1000 V
třída ochrany II
druh krytí IP65
domezovací proud 400 A
UL Type Rating 3R

rozměry

šířka 320 mm
délka 320 mm
výška 179 mm
Hmotnost 5.7692 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

rázová houževnatost IK08
utahovací moment šroubu víka 2.5 Nm
pro řazení k sobě ano

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902990818
Packing Unit Code CT
ETIM Class EC000100
Číslo celní sazby 85369095

materiál

materiál spodního dílu plast
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku dwg (421 KB)
Výkres v měřítku pdf (237 KB)
Výkres v měřítku jpg (1 MB)
Schéma zapojení pdf (38 KB)
Schéma zapojení jpg (606 KB)
Výkres v měřítku pdf (359 KB)
Výkres v měřítku jpg (1 MB)
Výkres v měřítku dxf (607 KB)

Certifikát

CE Prohlášení DE/EN/FR pdf (136 KB)
UKCA Prohlášení EN pdf (166 KB)
CE Prohlášení DE/EN/PL pdf (138 KB)

Příslušenství

Příruby GFS 12-m

  • Číslo výrobku: 07251201

Sada přírub skládající se z přírub GFL 321, 2x 341 a 351



Příruby s metrickými průchodkami, 2 x přírubová spojka na přírubu



Sběrnicová spojka GSV 56

  • Rozměry : 100 x 55 x 40 mm
  • Číslo výrobku: 07505601

Sada = 5 ks



Sběrnicová spojka, univerzální, 250-630A, pro spojení sběrnic a jezdcových skříní, pro měděné...



Text produktu

Podobné výrobky

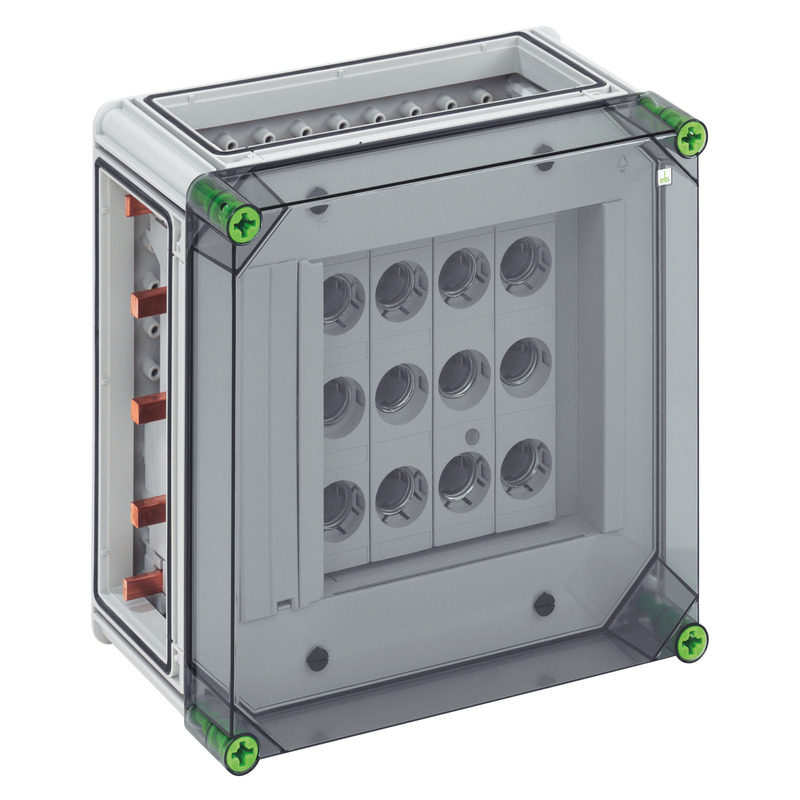

DIAZED® skříň pro jezdcové pojistky GSD 224-250

  • Rozměry : 320 x 320 x 179 mm
  • Číslo výrobku: 05022401

na systém přípojnic 250 A, s transparentním víkem



DIAZED® skříň pro jezdcové pojistky, 4 x 3 póly DII patice jezdcové pojistky, E 27 závit, Jmenovitý...

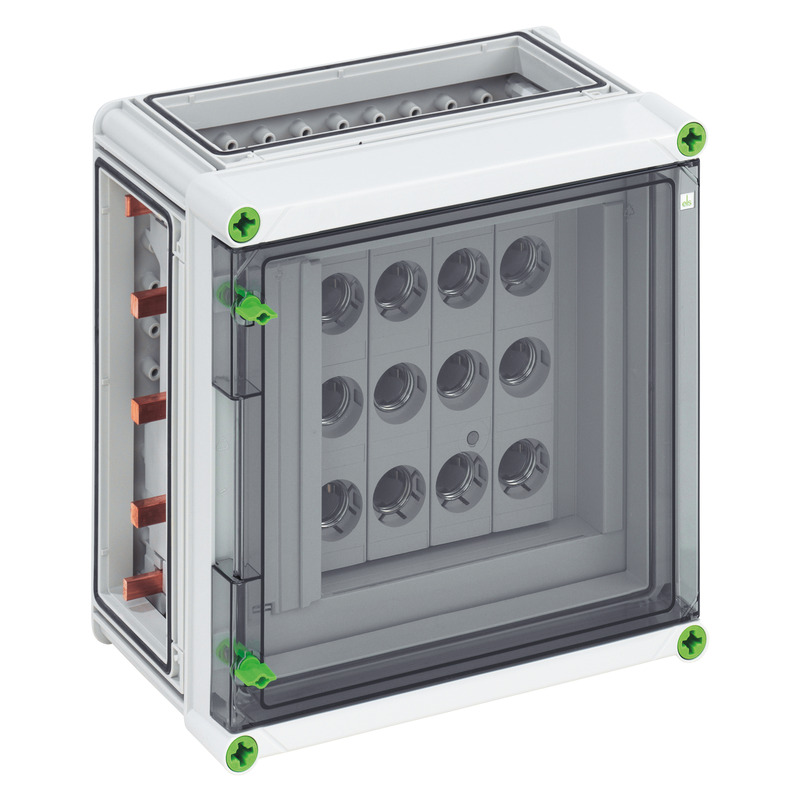

DIAZED® skříň pro jezdcové pojistky GSD 224-KT-250

  • Rozměry : 320 x 320 x 179 mm
  • Číslo výrobku: 05122401

na systém přípojnic 250 A, s transparentními vyklápěcími dveřmi



DIAZED® skříň pro jezdcové pojistky, 4 x 3 póly DII patice jezdcové pojistky, E 27 závit, Jmenovitý...
