Kombinovaná jezdcová skříň

GST 501-KN-400 Plus

Číslo výrobku: 04750184 | Rozměry: 640 x 440 x 179 mm

Kombinovaná jezdcová skříň s dodatečným propojovacím prostorem, 1 x NH 00 jezdcový pojistkový odpínač, Jmenovitý proud 125 A, Připojení objímky 1,5 - 70 mm², Výstup nahoře, 5 x 3 póly D02 patice jezdcové pojistky, E 18 závit, Jmenovitý proud 63 A, Šroubovací přípojka 1,5 - 25 mm², na sběrnici, 5 pólů, s 5 přípojnicovými svorkami 16 - 70 mm², N svorka 4 - 35 mm², PE svorka 4 - 35 mm², N svorky 1,5 - 16 mm², PE svorky 1,5 - 16 mm², 4 x spojovací prvek (GGV)

na systém přípojnic 400 A, s transparentním víkem

elektrické vlastnosti

domezovací provozní napětí 400 V
domezovací izolační napětí AC 690 V
domezovací izolační napětí DC 1000 V
třída ochrany II
druh krytí IP65
UL Type Rating 3R

rozměry

šířka 640 mm
délka 440 mm
výška 179 mm
Hmotnost 11.9966 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

rázová houževnatost IK08
utahovací moment šroubu víka 2.5 Nm
pro řazení k sobě ano

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902988068
Packing Unit Code CT
ETIM Class EC000249
Číslo celní sazby 85369095

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Schéma zapojení pdf (40 KB)
Schéma zapojení jpg (652 KB)

Certifikát

CE Prohlášení DE/EN/FR pdf (136 KB)
CE Prohlášení DE/EN/PL pdf (138 KB)
UKCA Prohlášení EN pdf (166 KB)

Text produktu

Podobné výrobky

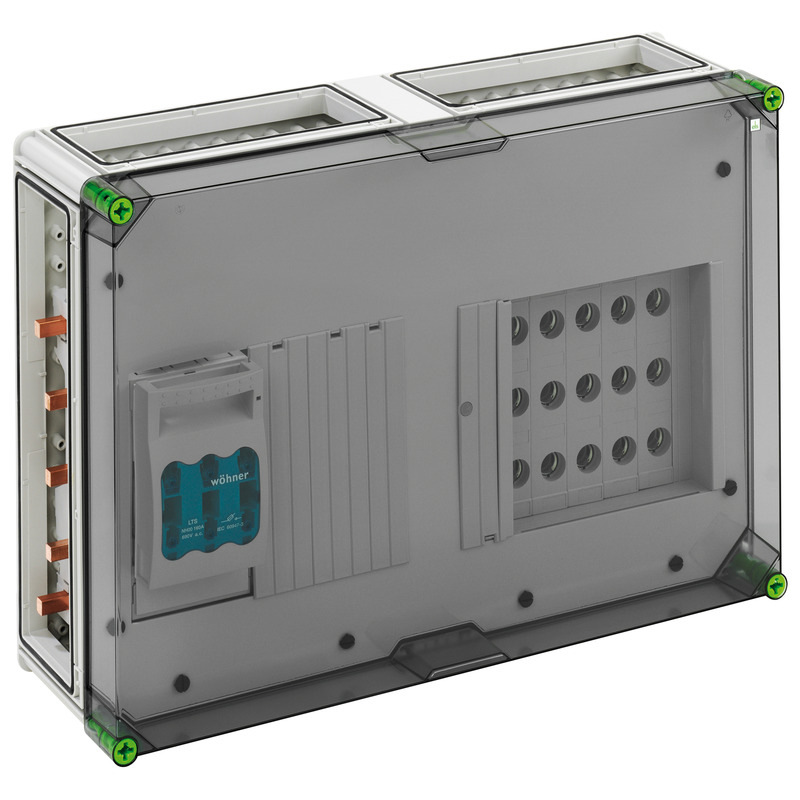

Kombinovaná jezdcová skříň GST 501-KN-250 Plus
