Kombi-Reitergehäuse GST 402 KN-630 (04640286) Skříň pro přípojnice s provozními prostředky: Spelsberg
Tento článek je archivován!

Kombinovaná jezdcová skříň

GST 402 KN-630

Číslo výrobku: 04640286 | Rozměry: 640 x 320 x 179 mm

Kombinovaná skříň pro jezdcové pojistky, 2 x NH 00 jezdcový pojistkový odpínač, Místa upnutí 1,5 - 50 mm², Univerzální výstup, 5 x 3 póly D02 patice jezdcové pojistky, E 18 závit, Šroubovací přípojka 1,5 - 25 mm², na sběrnici, 5 pólů, s 5 přípojnicovými svorkami 16 - 70 mm², N svorky 4 - 35 mm², PE svorky 4 - 35 mm², N svorky 1,5 - 16 mm², PE svorky 1,5 - 16 mm², 4 x spojovací prvek (GGV)

na systém přípojnic 630 A, s transparentním víkem

elektrické vlastnosti

domezovací provozní napětí 400 V
třída ochrany II
druh krytí IP65
domezovací proud 630 A
UL Type Rating 3R

rozměry

šířka 640 mm
délka 320 mm
výška 179 mm
Hmotnost 13.858 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

rázová houževnatost IK08
utahovací moment šroubu víka 2.5 Nm
pro řazení k sobě ano

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902939008
Packing Unit Code CT
ETIM Class EC000249
Číslo celní sazby 85369095

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Schéma zapojení pdf (41 KB)
Schéma zapojení jpg (685 KB)
Výkres v měřítku pdf (359 KB)
Výkres v měřítku jpg (1 MB)
Výkres v měřítku pdf (315 KB)
Výkres v měřítku dxf (3 MB)
Výkres v měřítku dwg (572 KB)
Výkres v měřítku jpg (1 MB)

Certifikát

CE Prohlášení DE/EN/PL pdf (138 KB)
CE Prohlášení DE/EN/FR pdf (136 KB)
UKCA Prohlášení EN pdf (166 KB)

Příslušenství

Příruby GFS 14-m

  • Číslo výrobku: 07251401

Sada přírub skládající se z přírub GFL 321, 2x 331, 341, 351 a 361



Příruby s metrickými průchodkami, 2 x přírubová spojka na přírubu



Sběrnicová spojka GSV 56

  • Rozměry : 100 x 55 x 40 mm
  • Číslo výrobku: 07505601

Sada = 5 ks



Sběrnicová spojka, univerzální, 250-630A, pro spojení sběrnic a jezdcových skříní, pro měděné...



Jezdcová pojistka SK 18

  • Číslo výrobku: 07901901

Pojistková hlavice E18, šroubovací patka DO2/E18- závit pro prvky...



NEOZED® GSN - jezdcový prvek s ochranou proti dotyku, 3 póly, pro 60mm sběrnicový systém, Měděné...



Prismová svorka KPK NH00

  • Rozměry : 27 x 20,2 x 21 mm
  • Číslo výrobku: 07673001

pro AL/CU vodiče 1x (10-70), hliníkové vodiče viz technická příloha,...



Prismová svorka k připojení hliníkových a měděných vodičů ke spínacím zařízením NH ve skříních GTi...



Podobné výrobky

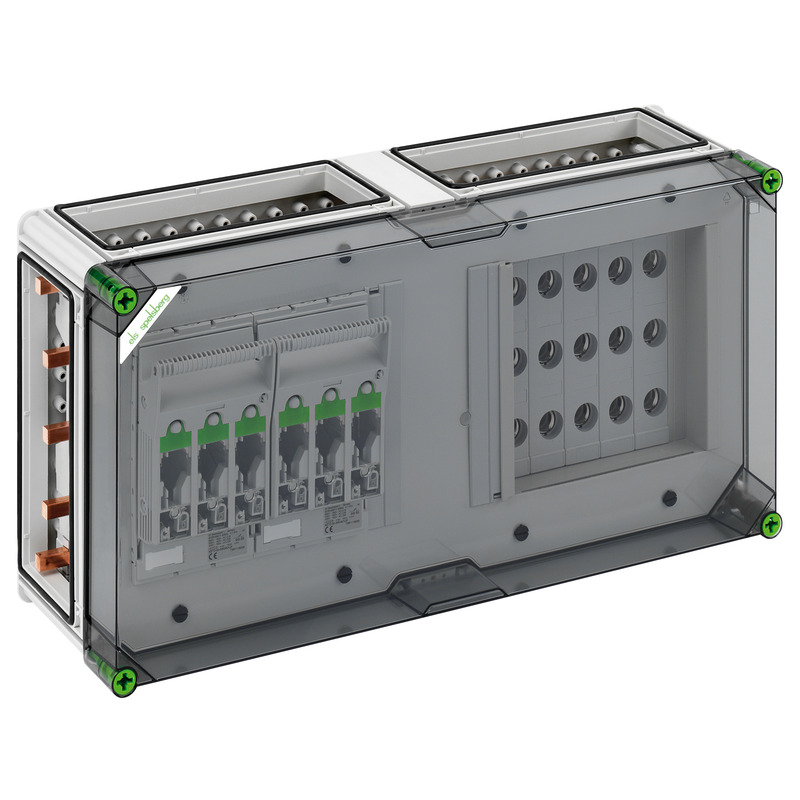

Kombinovaná jezdcová skříň GST 402 KN-250
