Anschlussklemme AKL 140 (07614001) Příslušenství: Spelsberg

Přípojná svorka

AKL 140

Číslo výrobku: 07614001 | Rozměry: 55 x 115 x 120 mm

Připojovací svorka, 1-pólová, řaditelná, pro jednožilové i vícežilové vodiče a pro lamelovou plochou měď

400 A, pro vodiče CU 1x (50-240)re/rm/se/sm, 2x (25-120)re/rm/se/sm, pro vodiče AL 1x (50-240)re/se, 1x (95-195)sm, 2x (25-120)re/se, 2x (50-95)sm, pro lam. plochou měď 16x10mm

elektrické vlastnosti

domezovací provozní napětí 690 V
Jmenovité provozní napětí DC 750 V
domezovací proud 400 A
počet pólů 1
chráněné proti dotyku ne
Připojení 1: Druh připojení Šrouby
Připojení 1: délka odizolování 30 mm
Připojení 1: svorková místa na pól 2
Připojení 1: Hodí se pro vodiče CU 1
Připojení 1: Hodí se pro vodiče AL 1
Připojení 1: Připojitelný průřez vodiče jednodrátový (min) 25 mm²
Připojení 1: Připojitelný průřez vodiče jednodrátový (max) 50 mm²
Připojení 1:Připojitelný průřez vodiče vícedrátový (min) 25 mm²
Připojení 1: Připojitelný průřez vodiče vícedrátový (max) 240 mm²
Připojení 2: Druh připojení Šrouby
Připojení 2: Délka odizolování 30 mm
Připojení 2: Svorková místa na pól 2
Připojení 2: Hodí se pro vodiče CU 1
Připojení 2: Hodí se pro vodiče AL 1
Připojení 2: Připojitelný průřez vodiče jednodrátový (min) 25 mm²
Připojení 2: Připojitelný průřez vodiče jednodrátový (max) 50 mm²
Připojení 2: Připojitelný průřez vodiče vícedrátový (min) 25 mm²
Připojení 2: Připojitelný průřez vodiče vícedrátový (max) 120 mm²

rozměry

šířka 55 mm
délka 115 mm
výška 120 mm
Hmotnost 0.951 kg

materiálové vlastnosti

Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

Připojení 1: utahovací moment 40 Nm
Připojení 2: Utahovací moment 40 Nm

Sales Information

EAN 4013902340859
Packing Unit Code CT
ETIM Class EC000897
Číslo celní sazby 85369010

materiál

materiál izolačního tělesa termoplast

Stáhnout datový list

Stáhnout datový list

Text produktu

Podobné výrobky

Přípojná svorka AKL 125

  • Rozměry : 40 x 115 x 105 mm
  • Číslo výrobku: 07612501

250 A, pro vodiče CU 1x (35-150)re/rm/se/sm, 2x (16-70)re/rm/se/sm,...



Připojovací svorka, 1-pólová, řaditelná, pro jednožilové i vícežilové vodiče a pro lamelovou plochou...

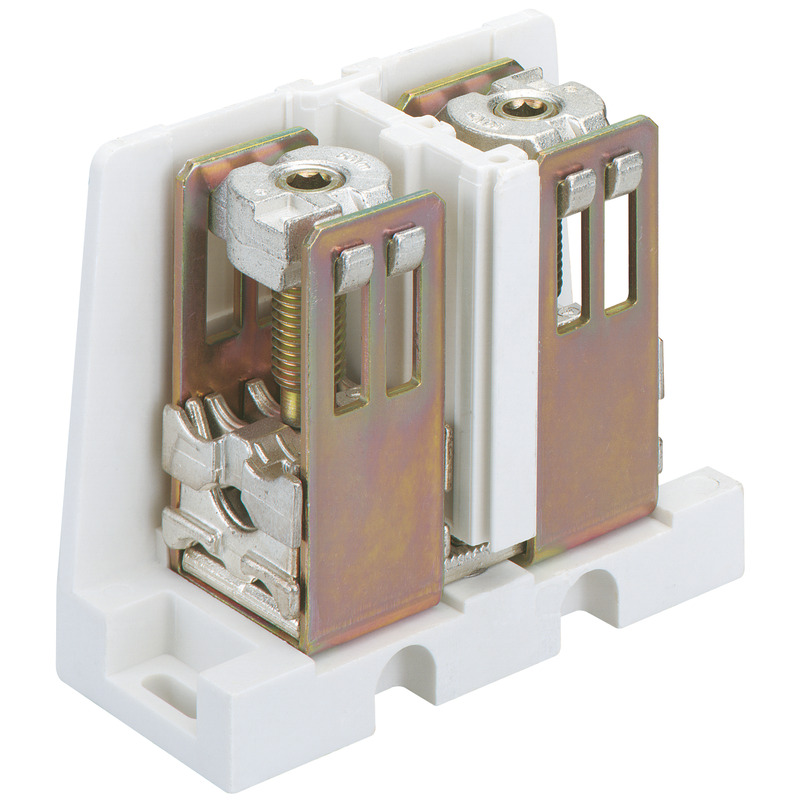

Přípojná svorka AKL 163
