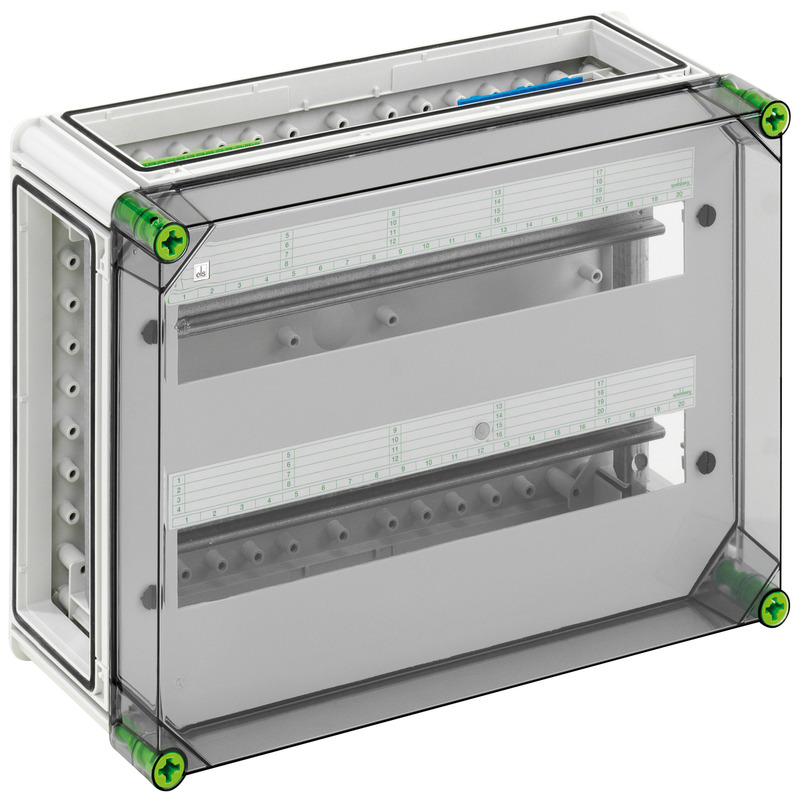

Rozvaděč pro automatizaci

GTA 340-t

Číslo výrobku: 01534001 | Rozměry: 440 x 320 x 179 mm

Rozvaděč pro automatizaci, 2 řady, PE/N svorka, po 2 upínacích místech 16 mm² a 10 upínacích místech 6 mm², Krycí a popisovací pásky, 3 x spojovací prvek (GGV)

s transparentním víkem

elektrické vlastnosti

domezovací izolační napětí AC 400 V
třída ochrany II
druh krytí IP65
zavzdušněno ne
počet řad 2
počet dělicích jednotek 40
počet dělicích jednotek na řadu 20
UL Type Rating 3R

barva

barva spodní díl šedá
barva horní díl transparentní

rozměry

šířka 440 mm
délka 320 mm
výška 179 mm
vnitřní výška 157 mm
Hmotnost 3.265 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění konstrukce
rázová houževnatost IK08
plombovatelné ano
utahovací moment šroubu víka 2.5 Nm
varianta hrdel ano
pro řazení k sobě ano

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -25 °C
okolní teplota max. 40 °C
okolní teplota 24 h 35 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902989577
Packing Unit Code CT
ETIM Class EC000214
Číslo celní sazby 85369095

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (341 KB)
Výkres v měřítku dwg (756 KB)
Výkres v měřítku pdf (252 KB)
Výkres v měřítku dxf (3 MB)
Výkres v měřítku dwg (450 KB)
Výkres v měřítku jpg (877 KB)
Výkres v měřítku dxf (4 MB)

Certifikát

CE Prohlášení DE/EN/FR pdf (221 KB)
UKCA Prohlášení EN pdf (50 KB)

Příslušenství

Příruby GFS 13-m

  • Číslo výrobku: 07251301

Sada přírub skládající se z přírub GFL 341, 351, 411 a 421



Příruby s metrickými průchodkami, 2 x přírubová spojka na přírubu
