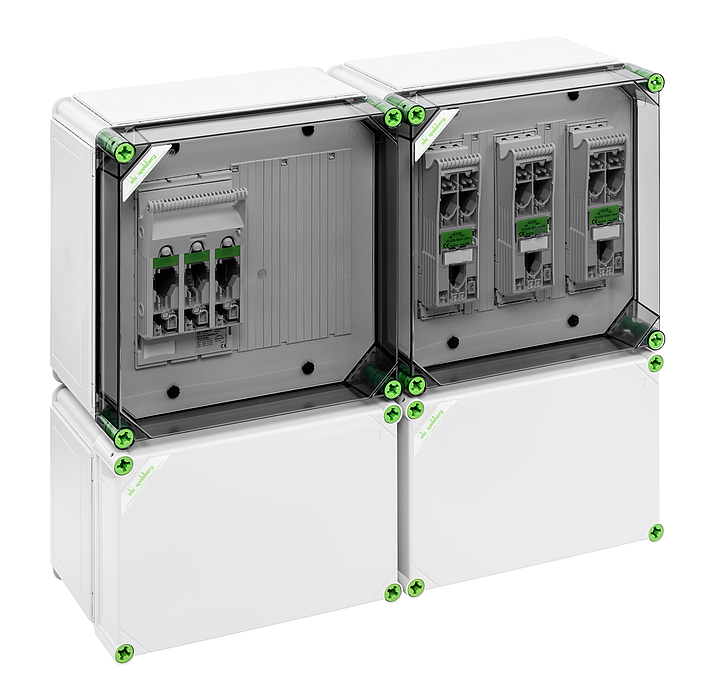

GWS 7070 NH

Číslo výrobku: 03360701 | Rozměry: 640 x 540 x 254 mm

Sběrač měniče GTi pro FV zařízení, přezkoušená podle EN 61439-2, jmenovitý výkon 70 kVA, dodávka probíhá prostřednictvím modulů k individuálnímu uspořádání na místě, snadná kombinace díky zásuvnému systému a přiloženému příslušenství, vč. přírub s průchodkami, k uzavření stran skříně, možnost individuálního rozšíření pomocí další skříně GTi

sestává z pojistkové skříně NH00 GST 2015-250, NH000 pojistkové skříně GST 2335-250, přírub s metrickými průchodkami, k připojení 3 měničů (3fázové) do max. 70 kVA celkového výkonu

elektrické vlastnosti

domezovací provozní napětí	400 V
domezovací izolační napětí AC	690 V
třída ochrany	II
druh krytí	IP65
zavzdušněno	ne
se systémem přípojnice	ano
UL Type Rating	3R

barva

barva spodní díl	šedá
barva horní díl	transparentní

rozměry

šířka	640 mm
délka	540 mm
výška	254 mm
Hmotnost	18.1 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano

mechanické vlastnosti

druh upevnění	nástěnná montáž
rázová houževnatost	IK08
plombovatelné	ano
utahovací moment šroubu víka	2.5 Nm
varianta hrdel	ano
s upevňovacími body ve víku	ne

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902690763
Packing Unit Code	CT
ETIM Class	EC000249
Číslo celní sazby	85369095

materiál

materiál spodního dílu	Polykarbonát, zesílený skelnými vlákny
materiál horního dílu	polykarbonát
materiál těsnění	polyuretan
materiál šroubu víka	polyamid, zesílený skelnými vlákny

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku	pdf (359 KB)
Výkres v měřítku	jpg (1 MB)

Certifikát

CE Prohlášení DE/EN/FR	pdf (137 KB)
CE Prohlášení DE/EN/PL	pdf (138 KB)
UKCA Prohlášení EN	pdf (167 KB)

Text produktu

Chcete-li si stáhnout text nabídky, přihlaste se do mySpelsberg. Přihlášení mySpelsberg
