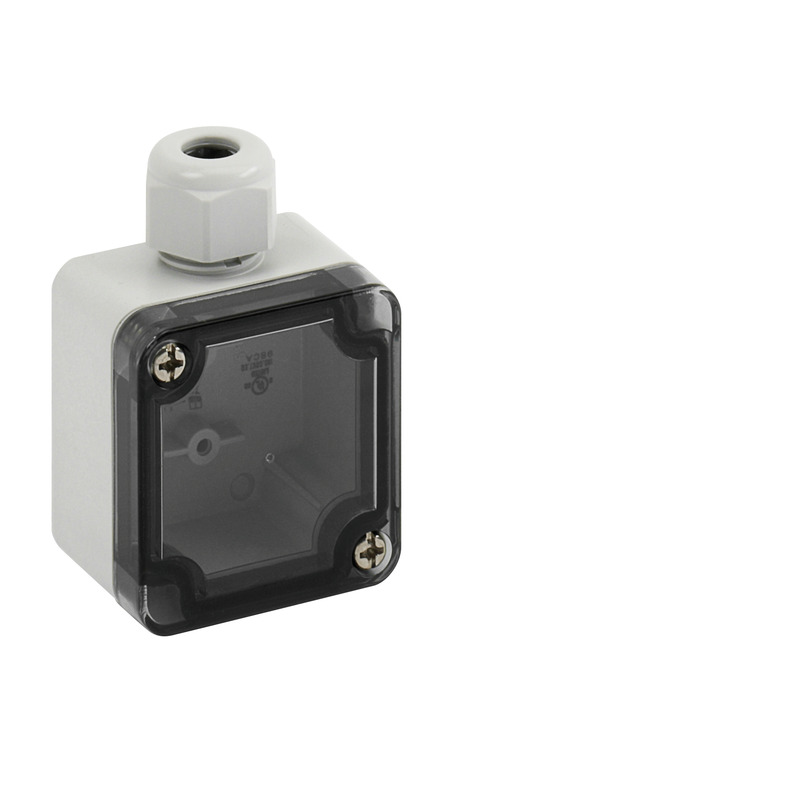

Prázdná skříň

TK PC 55-4-tv

Číslo výrobku: 13945501 | Rozměry: 52 x 50 x 35 mm

Prázdná skříň, se stupněm krytí IP66, polykarbonát, Certifikováno DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), U_i=690V AC, U_i=1000V DC, Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

Krabice: polykarbonát, šedá, Víko: polykarbonát, transparentní, integrované kabelové šroubení, Pg 11, Rozsah těsnění 5 - 10 mm, (1 vývodek z boku)

elektrické vlastnosti

domezovací izolační napětí AC	690 V
domezovací izolační napětí DC	1000 V
třída ochrany	II
druh krytí	IP66
UL Type Rating	4X, 12/12K

barva

barva spodní díl	šedá
barva horní díl	transparentní

rozměry

šířka	52 mm
délka	50 mm
výška	35 mm
vnitřní výška	24 mm
Hmotnost	0.045 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

pro těsnicí rozsah min.	5 mm
pro těsnicí rozsah max.	10 mm
druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK08
utahovací moment šroubu víka	1.2 Nm
pro řazení k sobě	ano
Typ horního dílu	Víko
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902901265
Packing Unit Code	C62
ETIM Class	EC000261
Číslo celní sazby	85389099

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát
materiál těsnění	polyuretan
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)
