Leergehäuse TK PC 77-6-tm (13700101) S metrickými vylamovacími otvory / bez nich: Spelsberg

Prázdná skříň

TK PC 77-6-tm

Číslo výrobku: 13700101 | Rozměry: 65 x 65 x 57 mm

Prázdná skříň, se stupněm krytí IP66, polykarbonát, Certifikováno UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Ui=690V AC, Ui=1000V DC, Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

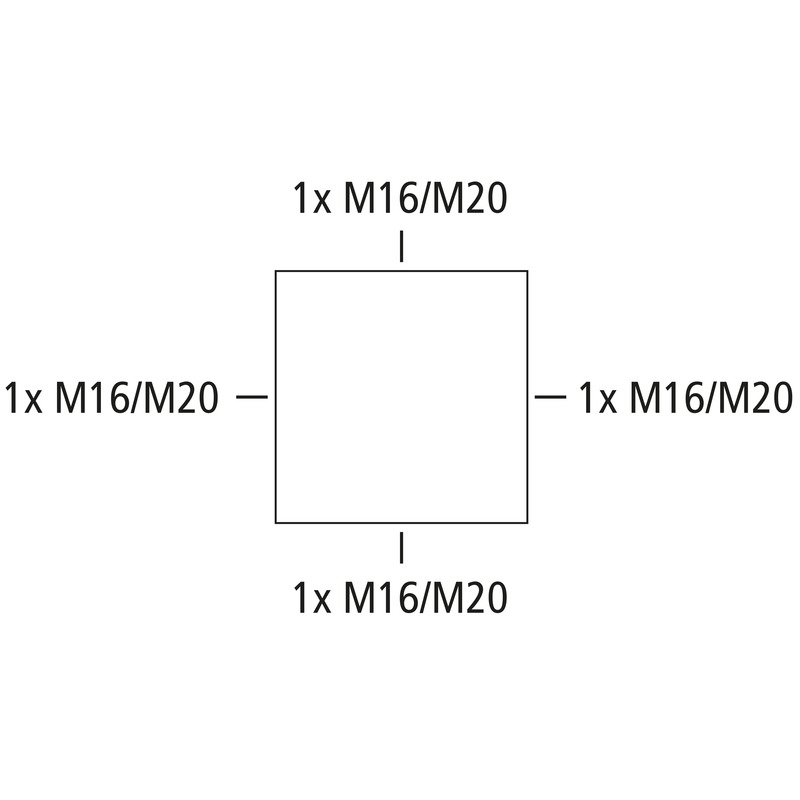

Krabice: polykarbonát, šedá, Víko: polykarbonát, transparentní, Vyrážecí membrány, M16/M20, (4 vývodek z boku)

elektrické vlastnosti

domezovací izolační napětí AC 690 V
domezovací izolační napětí DC 1000 V
třída ochrany II
druh krytí IP66
UL Type Rating 4X, 12/12K

barva

barva spodní díl šedá
barva horní díl transparentní

rozměry

šířka 65 mm
délka 65 mm
výška 57 mm
Hmotnost 0.0951 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK08
plombovatelné ano
utahovací moment šroubu víka 1.2 Nm
pro řazení k sobě ano
Typ horního dílu Víko
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902861866
Packing Unit Code C62
ETIM Class EC000261
Číslo celní sazby 85389099

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny

certifikáty

zkušební značka UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
zkušební značka DLG (odolnost vůči čpavku)
zkušební značka DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku pdf (59 KB)
Výkres v měřítku dxf (525 KB)
Výkres v měřítku dwg (120 KB)
Výkres v měřítku jpg (1 MB)

Certifikát

UKCA Prohlášení EN pdf (165 KB)
DLG Schválení DE pdf (2 MB)
DLG Schválení EN pdf (2 MB)
CE Prohlášení DE/EN/PL pdf (139 KB)
DNV Certifikát EN pdf (198 KB)
CE Prohlášení DE/EN/FR pdf (136 KB)
UL Certifikát (UL50/UL50E) EN pdf (308 KB)
