TK PC 1813-13f-m

TK PC 1813-13f-m

Prázdná skříň

TK PC 1813-13f-m

Číslo výrobku: 12841501 | Rozměry: 180 x 130 x 137 mm

Prázdná skříň, se stupněm krytí IP66, Polykarbonát, zesílený skelnými vlákny , Certifikováno UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), U_i=690V AC, U_i=1000V DC, Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

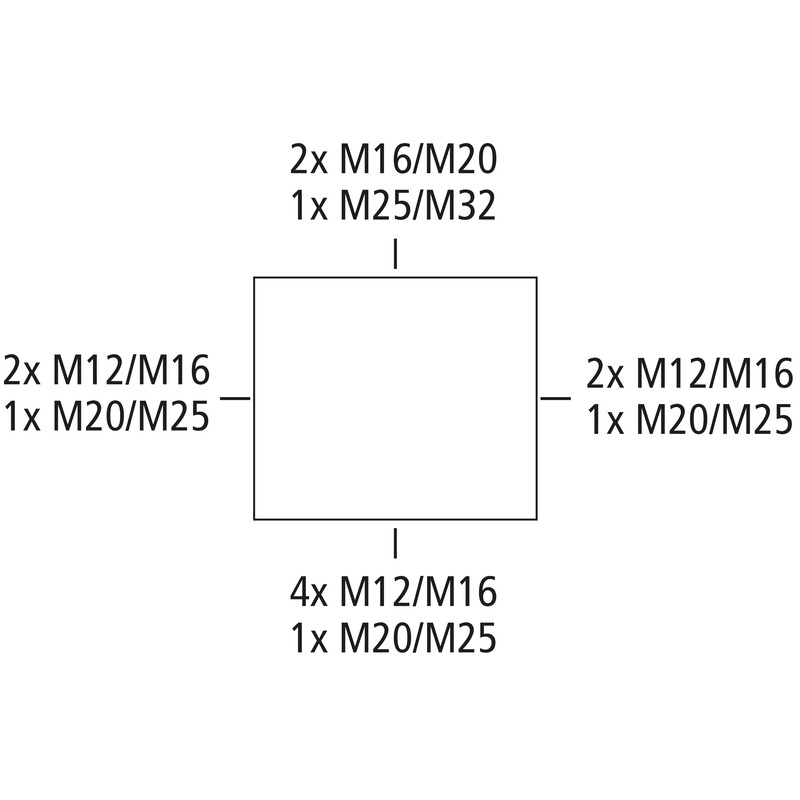

Krabice: Polykarbonát, zesílený skelnými vlákny , šedá, Víko: polykarbonát, zesílený skelnými vlákny, šedá, Vyrážecí membrány, M12/M16/M20/M25/M32, (14 vývodek z boku)

elektrické vlastnosti

domezovací izolační napětí AC	690 V
domezovací izolační napětí DC	1000 V
třída ochrany	II
druh krytí	IP66
UL Type Rating	4X, 12/12K

barva

barva spodní díl	šedá
barva horní díl	šedá

rozměry

šířka	180 mm
délka	130 mm
výška	137 mm
Hmotnost	0.595 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK08
plombovatelné	ano
utahovací moment šroubu víka	1.2 Nm
pro řazení k sobě	ano
Typ horního dílu	Víko
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902317493
Packing Unit Code	C62
ETIM Class	EC000261
Číslo celní sazby	85389099

materiál

materiál spodního dílu	Polykarbonát, zesílený skelnými vlákny
materiál horního dílu	polykarbonát, zesílený skelnými vlákny
materiál těsnění	polyuretan
materiál šroubu víka	polyamid, zesílený skelnými vlákny

certifikáty

zkušební značka	UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07)
zkušební značka	DLG (odolnost vůči čpavku)
zkušební značka	DNV (Třída: Lodě & offshore zařízení)

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku	pdf (278 KB)
Výkres v měřítku	dxf (1 MB)
Výkres v měřítku	dwg (230 KB)
Výkres v měřítku	jpg (873 KB)

Certifikát

CE Prohlášení DE/EN/PL	pdf (139 KB)
DLG Schválení EN	pdf (2 MB)
DNV Certifikát EN	pdf (198 KB)
DLG Schválení DE	pdf (2 MB)
CE Prohlášení DE/EN/FR	pdf (136 KB)
UKCA Prohlášení EN	pdf (165 KB)
UL Certifikát (UL50/UL50E) EN	pdf (308 KB)
