Leergehäuse TK PC 1811-8f-m (12791401) S metrickými vylamovacími otvory / bez nich: Spelsberg

Prázdná skříň

TK PC 1811-8f-m

Číslo výrobku: 12791401 | Rozměry: 180 x 110 x 84 mm

Prázdná skříň, se stupněm krytí IP66, polykarbonát, Certifikováno UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07), DLG (odolnost vůči čpavku), DNV (Třída: Lodě & offshore zařízení), Ui=690V AC, Ui=1000V DC, Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

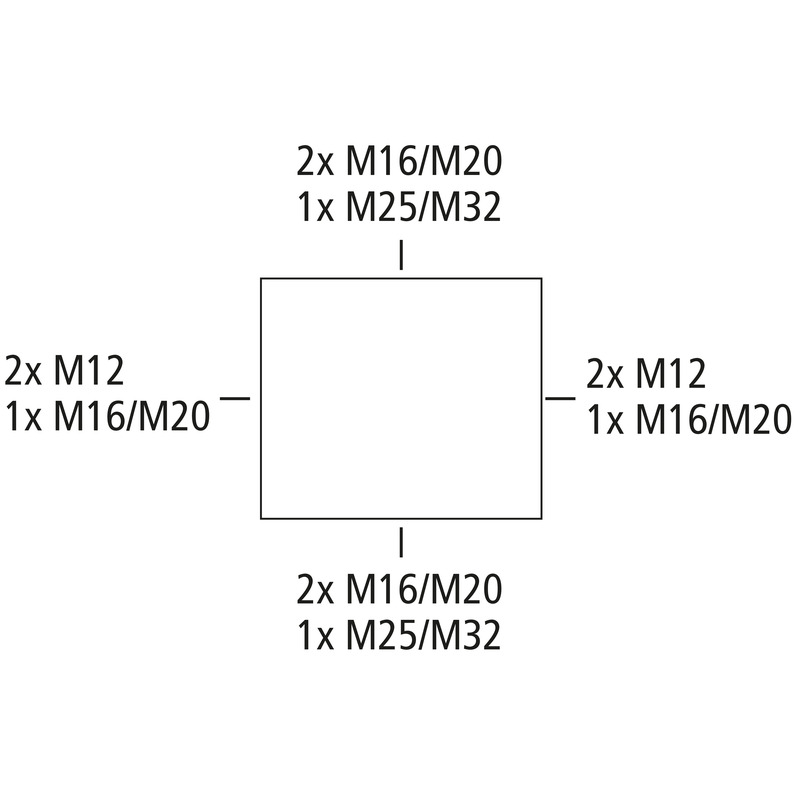

Krabice: polykarbonát, šedá, Víko: polykarbonát, zesílený skelnými vlákny, šedá, Vyrážecí membrány, M12/M16/M20/M25/M32, (12 vývodek z boku)

elektrické vlastnosti

domezovací izolační napětí AC 690 V
domezovací izolační napětí DC 1000 V
třída ochrany II
druh krytí IP66
UL Type Rating 4X, 12/12K

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 180 mm
délka 110 mm
výška 84 mm
Hmotnost 0.375 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK08
plombovatelné ano
utahovací moment šroubu víka 1.2 Nm
pro řazení k sobě ano
Typ horního dílu Víko
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902947263
Packing Unit Code C62
ETIM Class EC000261
Číslo celní sazby 85389099

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny

certifikáty

zkušební značka UL (UL 50 & CSA 22.2 No. 94.1-07, UL 50E & CSA C22.2 No. 94.2-07)
zkušební značka DLG (odolnost vůči čpavku)
zkušební značka DNV (Třída: Lodě & offshore zařízení)
