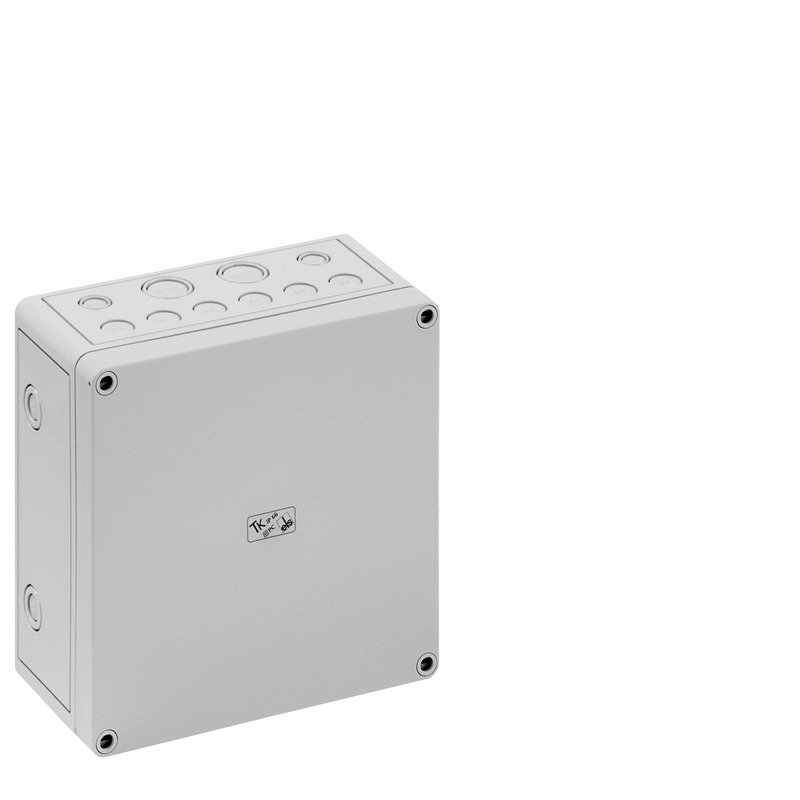

Leergehäuse TK PC 1818-9-m PV (12740785) S metrickými vylamovacími otvory / bez nich: Spelsberg

Prázdná skříň

TK PC 1818-9-m PV

Číslo výrobku: 12740785 | Rozměry: 182 x 180 x 90 mm

Prázdná skříň, se stupněm krytí IP66, polykarbonát, Ui=690V AC, Ui=1000V DC, Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

Krabice: polykarbonát, šedá, Víko: polykarbonát, zesílený skelnými vlákny, šedá, Vyrážecí membrány, M12/M16/M20/M25, (24 vývodek z boku)

elektrické vlastnosti

domezovací izolační napětí AC 690 V
domezovací izolační napětí DC 1000 V
třída ochrany II
druh krytí IP66
UL Type Rating 4X, 12/12K

barva

barva spodní díl šedá
barva horní díl šedá

rozměry

šířka 182 mm
délka 180 mm
výška 90 mm
vnitřní výška 75 mm
Hmotnost 0.5672 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK08
plombovatelné ano
utahovací moment šroubu víka 1.2 Nm
pro řazení k sobě ano
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Chráněná venkovní oblast

Sales Information

EAN 4013902834082
Packing Unit Code C62
ETIM Class EC000261
Číslo celní sazby 85389099

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát, zesílený skelnými vlákny
materiál těsnění polyuretan
materiál šroubu víka polyamid, zesílený skelnými vlákny

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku dwg (914 KB)
Výkres v měřítku dxf (4 MB)
Výkres v měřítku pdf (905 KB)

Příslušenství

nový Sada pro upevnění ke sloupkům / trubkám - MABF 150-3

Sada pro upevnění ke sloupkům / trubkám MABF 150-3

  • Rozměry : 43 x 150 x 15 mm
  • Číslo výrobku: 89603201

pro prázdnou skříň TK 1818, 2518 (na výšku) malý rozvaděč AK(i) 09



Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...



Sada vnějších úchytů TK ABL

  • Rozměry : 100 x 30 x 20 mm
  • Číslo výrobku: 19400101

Sada = 4 ks



Souprava pro vnější upevnění z plastu, pro všechny skříně TK PS/PC, RK, od TK PS/PC 77



Sada vnějších závěsů ASS-gro

  • Rozměry : 140 x 120 x 20 mm
  • Číslo výrobku: 19000501

Sada vnějších závěsů, od TK PS/PC 1811 a od AKL/AKi 1



Sada vnějších závěsů pro přestavbu víka skříně na vyklápěcí dveře, včetně 2 závěsů, upevňovacích...



Nástavec pro ruční ovládání HBA

  • Rozměry : 12 x 12 x 15 mm
  • Číslo výrobku: 19000101

Sada = 4 ks



Plastový nástavec pro ruční otevírání, nasazení na standardní šroub víka, od TK PS/PC 77 (kromě TK...



Montážní deska TK MPI-1818

  • Rozměry : 150 x 150 x 2,5 mm
  • Číslo výrobku: 19500701

TK PS / TK PC 1818



Montážní deska z izolačního materiálu kašírovaného melaminem, tloušťka 2,5 mm, vč. upevňovacích...



DIN lišta NS 35-144

  • Rozměry : 35 x 144,0 x 7,5 mm
  • Číslo výrobku: 19814401

TK PS/PC 1809/1811/1813/1818/2518



Normalizovaná lišta podle DIN EN 60715, 35 x 7,5 mm, včetně připevňovacích šroubů



nový Připevňovací sada - KTB 1

Připevňovací sada KTB 1

  • Rozměry : 17 x 30 x 14 mm
  • Číslo výrobku: 89600901



Upevňovací prvek k montáži skříní na nosné systémy kabelů s šířkou podélného otvoru 7 mm a...



CAD data

CAD data Stáhnout 3D CAD data

Váš požadavek

Vaše informace

Firemní údaje

CAD formát

Text produktu

Podobné výrobky

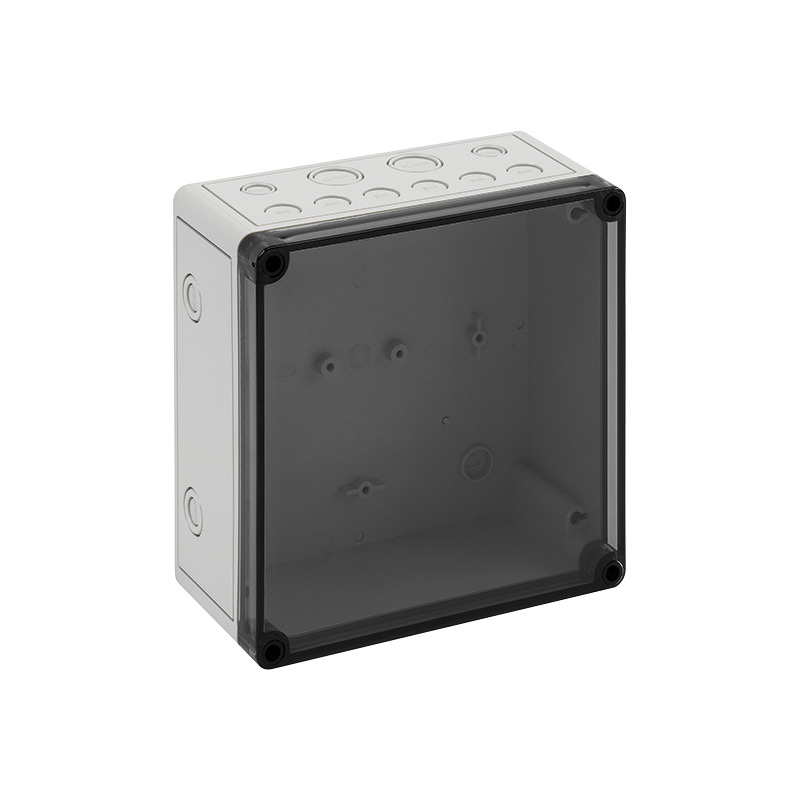

Prázdná skříň TK PC 1818-9-tm PV

  • Rozměry : 182 x 180 x 90 mm
  • Číslo výrobku: 13700785

Krabice: polykarbonát, šedá, Víko: polykarbonát, transparentní,...



Prázdná skříň, se stupněm krytí IP66, polykarbonát, Ui=690V AC, Ui=1000V DC, Vnitřní místa pro...



Prázdná skříň TK PC 1818-11-tm PV

  • Rozměry : 182 x 180 x 111 mm
  • Číslo výrobku: 13750785

Krabice: polykarbonát, šedá, Víko: polykarbonát, transparentní,...



Prázdná skříň, se stupněm krytí IP66, polykarbonát, Ui=690V AC, Ui=1000V DC, Vnitřní místa pro...

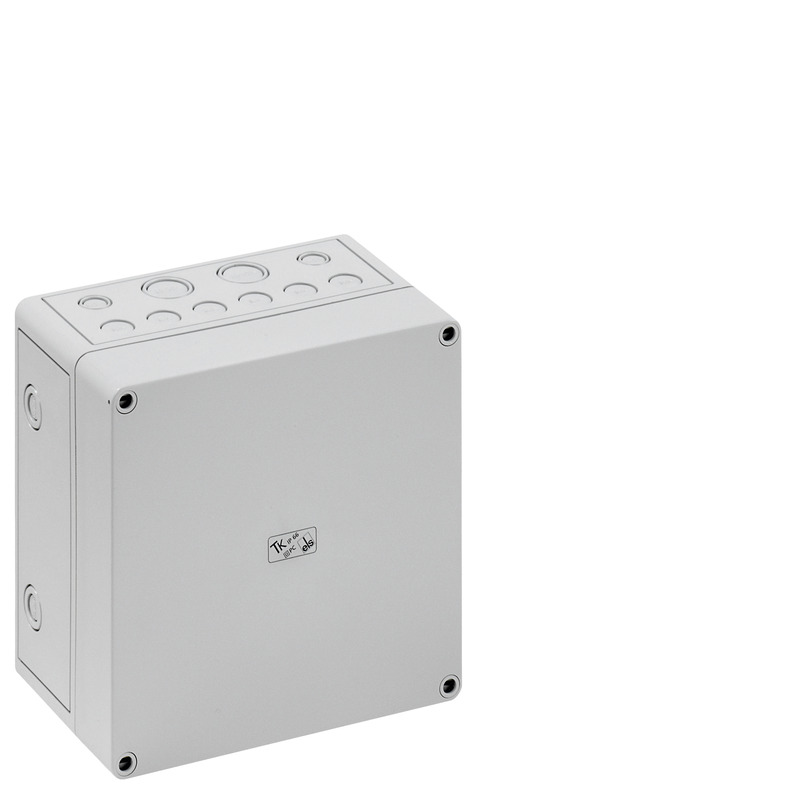

Prázdná skříň TK PC 1818-11-m PV
