nový

Prázdná skříň

TKS 3625-16-to

Číslo výrobku: 14201301 | Rozměry: 361 x 254 x 165 mm

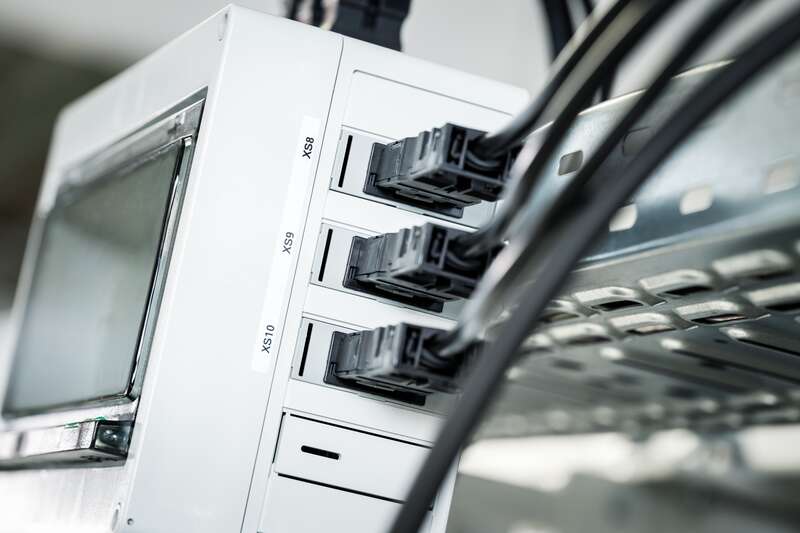

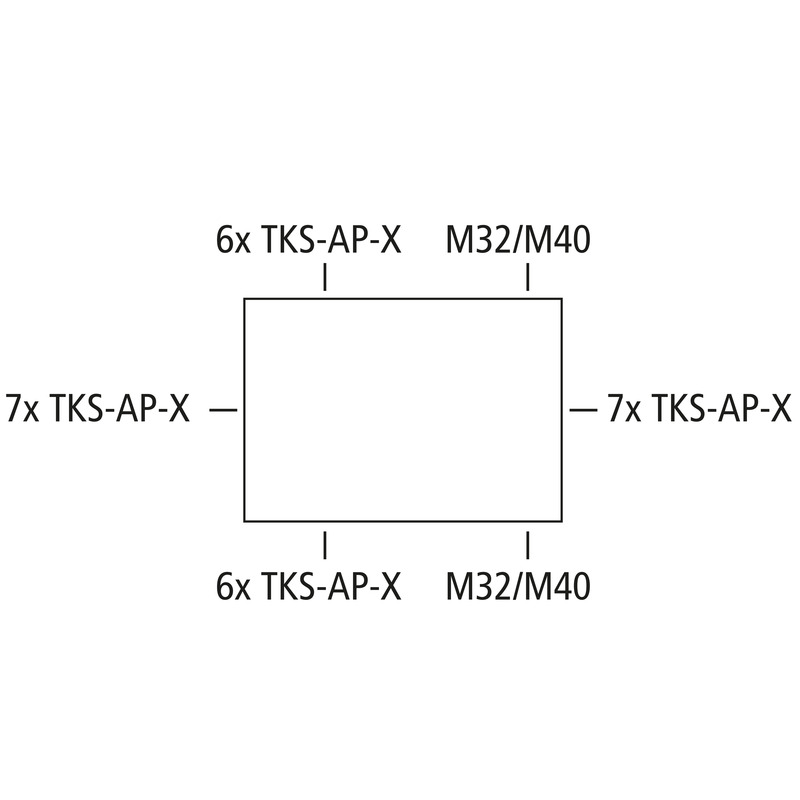

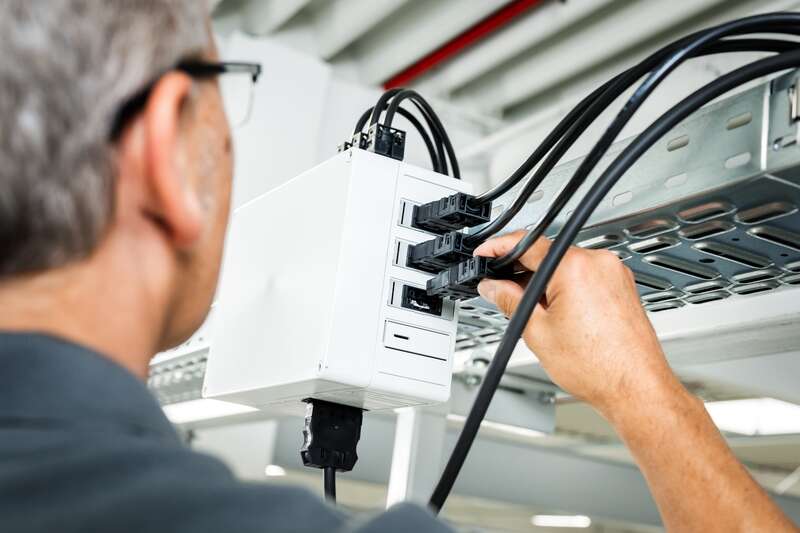

Prázdná skříň, se stupněm krytí IP30, polykarbonát, Vnitřní místa pro připevnění, pro standardní vnitřní instalace, pro montáž až 26 konektorů typu WINSTA® ve spojení s rámečkem adaptéru TKS AP

Krabice: polykarbonát, šedá, Víko: polykarbonát, transparentní

elektrické vlastnosti

domezovací provozní napětí 690 V
Jmenovité provozní napětí DC 1000 V
třída ochrany II
druh krytí IP30
zavzdušněno ne
UL Type Rating žádné údaje

barva

barva spodní díl šedá
barva horní díl transparentní

rozměry

šířka 361 mm
délka 254 mm
výška 165 mm
Hmotnost 1.6771 kg

materiálové vlastnosti

Odolné proti UV záření ano
bez obsahu halogenů ano
Třída hořlavosti podle UL94 V2
Pevnost žhavicího drátu podle EN 60695-2-11 960 °C

mechanické vlastnosti

druh upevnění nástěnná/stropní montáž
rázová houževnatost IK07
plombovatelné ano
utahovací moment šroubu víka 1.2 Nm
varianta hrdel ne
Typ horního dílu Víko
Připevnění Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C 95 %
max. relativní vlhkost vzduchu 40 °C 50 %
okolní teplota min. -35 °C
okolní teplota max. 80 °C
okolní teplota 24 h 60 °C
Místo instalace Vnitřní oblast

Sales Information

EAN 4013902694402
Packing Unit Code C62
ETIM Class EC000261
Číslo celní sazby 85389099

materiál

materiál spodního dílu polykarbonát
materiál horního dílu polykarbonát
materiál šroubu víka polyamid, zesílený skelnými vlákny

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod DE/EN pdf (284 KB)

Rozměrový list

Výkres v měřítku pdf (2 MB)
Výkres v měřítku dwg (2 MB)
Výkres v měřítku dxf (8 MB)

Certifikát

UKCA Prohlášení EN pdf (164 KB)
CE Prohlášení DE/EN/FR pdf (135 KB)
CE Prohlášení DE/EN/PL pdf (136 KB)

Příslušenství

nový Rám adaptéru - TKS AP-1

Rám adaptéru TKS AP-1

  • Rozměry : 24,6 x 58,6 x 16,5 mm
  • Číslo výrobku: 14400101

pro konektory typu WINSTA® MINI dvoupólové



Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.



nový Rám adaptéru - TKS AP-2

Rám adaptéru TKS AP-2

  • Rozměry : 24,6 x 58,6 x 16,5 mm
  • Číslo výrobku: 14400201

pro konektory typu WINSTA® MINI třípólové



Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.



nový Rám adaptéru - TKS AP-3

Rám adaptéru TKS AP-3

  • Rozměry : 24,6 x 58,6 x 16,5 mm
  • Číslo výrobku: 14400301

pro konektory typu WINSTA® MINI čtyřpólové



Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.



nový Rám adaptéru - TKS AP-4

Rám adaptéru TKS AP-4

  • Rozměry : 24,6 x 58,6 x 16,5 mm
  • Číslo výrobku: 14400401

pro konektory typu WINSTA® MIDI dvoupólové



Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.



nový Rám adaptéru - TKS AP-5

Rám adaptéru TKS AP-5

  • Rozměry : 24,6 x 58,6 x 16,5 mm
  • Číslo výrobku: 14400501

pro konektory typu WINSTA® MIDI třípólové a MINI pětipólové



Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.



nový Rám adaptéru - TKS AP-6

Rám adaptéru TKS AP-6

  • Rozměry : 24,6 x 58,6 x 16,5 mm
  • Číslo výrobku: 14400601

pro konektory typu WINSTA® MIDI čtyřpólové



Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.



nový Rám adaptéru - TKS AP-7

Rám adaptéru TKS AP-7

  • Rozměry : 24,6 x 58,6 x 16,5 mm
  • Číslo výrobku: 14400701

pro konektory typu WINSTA® MIDI pětipólové



Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.



nový Rám adaptéru - TKS AP-8

Rám adaptéru TKS AP-8

  • Rozměry : 24,6 x 58,6 x 16,5 mm
  • Číslo výrobku: 14400801

pro konektory typu Telegärtner 100023165



Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.



nový Rám adaptéru - TKS AP-9

Rám adaptéru TKS AP-9

  • Rozměry : 24,6 x 58,6 x 16,5 mm
  • Číslo výrobku: 14400901

pro konektory typu WINSTA® KNX



Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.



nový Rám adaptéru - TKS AP-L

Rám adaptéru TKS AP-L

  • Rozměry : 24,6 x 58,6 x 16,5 mm
  • Číslo výrobku: 14400001

uzavřený, pro uzavírání otvorů skříní, které nejsou zapotřebí



Rám adaptéru pro montáž konektorů WINSTA® do prázdných skříní TKS, sada = 10 kusů.



DIN lišta NS 35-216

  • Rozměry : 35 x 216,0 x 7,5 mm
  • Číslo výrobku: 19821601

TK PS/PC 2518/362



Normalizovaná lišta podle DIN EN 60715, 35 x 7,5 mm, včetně připevňovacích šroubů



Sada vnějších úchytů TK ABL

  • Rozměry : 100 x 30 x 20 mm
  • Číslo výrobku: 19400101

Sada = 4 ks



Souprava pro vnější upevnění z plastu, pro všechny skříně TK PS/PC, RK, od TK PS/PC 77



nový Sada pro upevnění ke sloupkům / trubkám - MABF 215-2

Sada pro upevnění ke sloupkům / trubkám MABF 215-2

  • Rozměry : 47 x 215 x 15 mm
  • Číslo výrobku: 89604101

pro prázdnou skříň TK 2518 (na šířku), TK 3625 (na výšku) malý...



Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...



Montážní deska TK MPI-3625

  • Rozměry : 331 x 220 x 2,5 mm
  • Číslo výrobku: 19501201

TK PS / TK PC 3625



Montážní deska z izolačního materiálu kašírovaného melaminem, tloušťka 2,5 mm, vč. upevňovacích...



Montážní deska TK MPS-3625

  • Rozměry : 220 x 331 x 2 mm
  • Číslo výrobku: 19701201

TK PS / TK PC 3625



Montážní deska z pozinkovaného ocelového plechu, tloušťka 2 mm, vč. upevňovacích šroubů
