AKi 3-th

AKi 3-th

Prázdná skříň

AKi 3-th

Číslo výrobku: 74790301 | Rozměry: 300 x 450 x 209 mm

Prázdná skříň, se stupněm krytí IP65, polykarbonát, U_i=690V AC, U_i=1000V DC, Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí

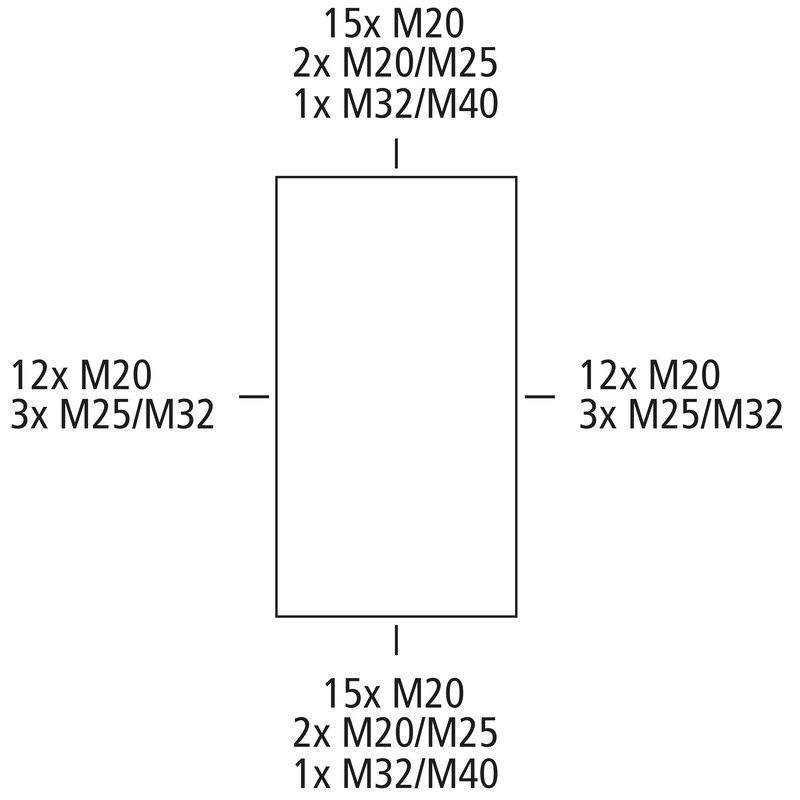

Krabice: polykarbonát, Víko: polykarbonát, transparentní, Vyrážecí membrány, M20/M25/M32/M40, (66 vývodek z boku)

Přiložené příslušenství:
10ks Dvojitá membránová vývodka IP66 M20 Rozsah těsnění 7 - 12 mm, 2ks Dvojitá membránová vývodka IP66 M25 Rozsah těsnění 9 - 16 mm, 2ks Dvojitá membránová vývodka M32 Rozsah těsnění 14 - 21 mm, 1ks Dvojitá membránová vývodka IP66 M40 Rozsah těsnění 19 - 28 mm

elektrické vlastnosti

domezovací izolační napětí AC	690 V
domezovací izolační napětí DC	1000 V
třída ochrany	II
druh krytí	IP65
UL Type Rating	žádné údaje

barva

barva horní díl	transparentní

rozměry

šířka	300 mm
délka	450 mm
výška	209 mm
Hmotnost	2.635 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK08
plombovatelné	ano
utahovací moment šroubu víka	1.2 Nm
pro řazení k sobě	ano
Typ horního dílu	Víko
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902885114
Packing Unit Code	CT
ETIM Class	EC000261
Číslo celní sazby	85389099

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát
materiál těsnění	polyuretan
materiál šroubu víka	polyamid, zesílený skelnými vlákny

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku	pdf (770 KB)
Výkres v měřítku	dxf (10 MB)
Výkres v měřítku	dwg (2 MB)
Výkres v měřítku	jpg (1 MB)

Certifikát

CE Prohlášení DE/EN/FR	pdf (81 KB)
CE Prohlášení DE/EN/PL	pdf (87 KB)
UKCA Prohlášení EN	pdf (49 KB)

Příslušenství

Sada vnějších závěsů - ASS-gro

Sada vnějších závěsů ASS-gro

Rozměry : 140 x 120 x 20 mm
Číslo výrobku: 19000501

Sada vnějších závěsů, od TK PS/PC 1811 a od AKL/AKi 1

Sada vnějších závěsů pro přestavbu víka skříně na vyklápěcí dveře, včetně 2 závěsů, upevňovacích...

Seznam sledovaných položek

DIN lišta - AK NS35-250

DIN lišta AK NS35-250

Rozměry : 48 x 250 x 30,5 mm
Číslo výrobku: 56273501

od velikosti 300 x 300 mm, délka 250 mm, včetně distanční vložky

DIN lišta podle EN 60715, 35 x 7,5mm

Seznam sledovaných položek

Vnější úchyty - AK ABL-ES

Vnější úchyty AK ABL-ES

Rozměry : 110 x 40 x 20 mm
Číslo výrobku: 79300401

Sada = 4 ks

Vnější úchyty, pro montáž jednotlivých skříní nebo malých sestav rozvaděčů na rovné zdi, montuje se...

Seznam sledovaných položek

Montážní deska - AK MPI 3

Montážní deska AK MPI 3

Rozměry : 240 x 390 x 4 mm
Číslo výrobku: 79500301

AKL/AKi 3-4, Abox 700

Montážní deska z izolačního materiálu kašírovaného melaminem, tloušťka 4 mm, vč. upevňovacích...

Seznam sledovaných položek

DIN lišta - NS35-216/3

DIN lišta NS35-216/3

Rozměry : 35 x 216 x 22,5 mm
Číslo výrobku: 79503001

univerzální montáž na dno krabice, včetně upevňovacích šroubů, délka...

DIN lišta podle EN 60715, 35 x 7,5mm

Seznam sledovaných položek

DIN lišta - NS 35-406

DIN lišta NS 35-406

Rozměry : 35 x 406 x 7,5 mm
Číslo výrobku: 79504501

univerzální montáž na dno krabice, včetně upevňovacích šroubů, délka...

DIN lišta podle EN 60715, 35 x 7,5mm

Seznam sledovaných položek

Montážní příruba - AKi ABF 2

Montážní příruba AKi ABF 2

Rozměry : 300 x 91 x 15 mm
Číslo výrobku: 79605001

hladká k individuálnímu provrtání

Montážní příruba, pro montáž na komponenty skříňového systému AKi na čelní strany o šířce 300 mm,...

Seznam sledovaných položek

Oddělovací stěna - AK TW

Oddělovací stěna AK TW

Rozměry : 290 x 193 x 17 mm
Číslo výrobku: 79791001

Oddělovací stěna, pro montáž do skříní řady AK, od AK 28 / AKL 2 / AKi 2, univerzální pro různé...

Seznam sledovaných položek

Upínací lišta - AK 14 PEN-SL

Upínací lišta AK 14 PEN-SL

Rozměry : 286 x 60 x 50 mm
Číslo výrobku: 79031701

jednostupňová upínací lišta PE/N, vždy se, 3 šroubovými místy upnutí...

Bezšroubová upínací lišta PE/N, k montáži do malých rozvaděčů AK od AK 14 a prázdná skříň AKL/Aki...

Seznam sledovaných položek

Upínací lišta - AK 28 PEN-SL

Upínací lišta AK 28 PEN-SL

Rozměry : 300 x 50 x 55 mm
Číslo výrobku: 79032701

dvoustupňová upínací lišta PE/N, vždy se, 6 šroubovými místy upnutí...

Bezšroubová upínací lišta PE/N, k montáži do malých rozvaděčů AK od AK 14 a prázdná skříň AKL/Aki...

Seznam sledovaných položek

Upínací lišta - AK N-SL

Upínací lišta AK N-SL

Rozměry : 300 x 90 x 60 mm
Číslo výrobku: 79031801

jednostupňová upínací lišta N, s 4 šroubovými místy upnutí 2,5 mm² -...

Bezšroubová upínací lišta PE/N, k montáži do malých rozvaděčů AK od AK 14 a prázdná skříň AKL/Aki...

Seznam sledovaných položek
