AKL 3-g

AKL 3-g

Prázdná skříň

AKL 3-g

Číslo výrobku: 74040301 | Rozměry: 300 x 450 x 132 mm

Prázdná skříň, se stupněm krytí IP65, polystyren, U_i=690V AC, U_i=1000V DC, Vnitřní místa pro připevnění, pro standardní instalace ve vnitřním prostoru

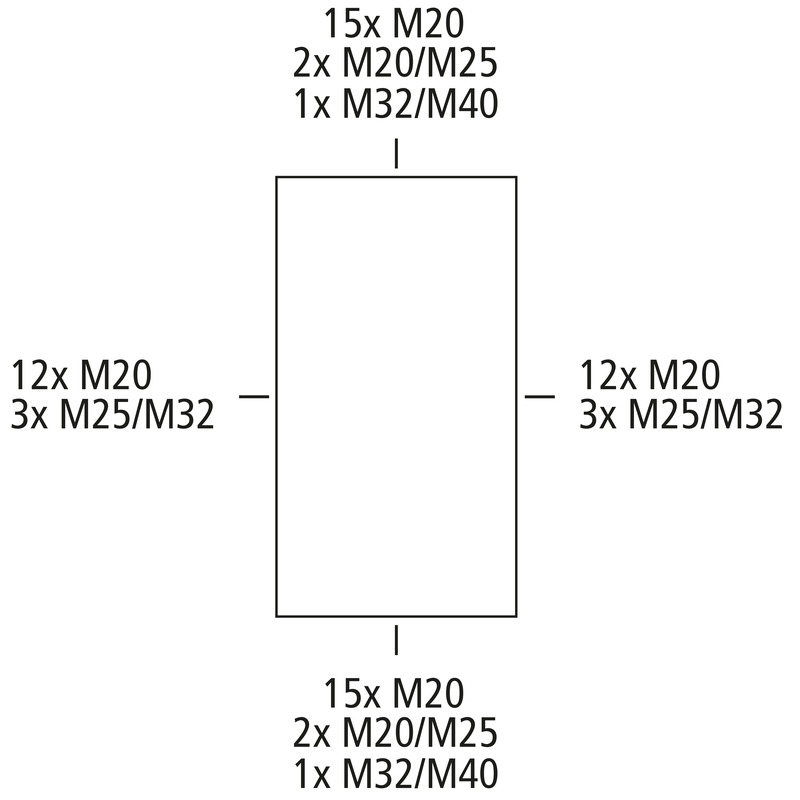

Krabice: polystyren, Víko: polystyren, šedá, Vyrážecí membrány, M20/M25/M32/M40, (66 vývodek z boku)

Přiložené příslušenství:
10ks Dvojitá membránová vývodka IP66 M20 Rozsah těsnění 7 - 12 mm, 2ks Dvojitá membránová vývodka IP66 M25 Rozsah těsnění 9 - 16 mm, 2ks Dvojitá membránová vývodka M32 Rozsah těsnění 14 - 21 mm, 1ks Dvojitá membránová vývodka IP66 M40 Rozsah těsnění 19 - 28 mm

K průmyslovému výrobku https://www.spelsberg.cz/p/74140301/

elektrické vlastnosti

domezovací izolační napětí AC	690 V
domezovací izolační napětí DC	1000 V
třída ochrany	II
druh krytí	IP65
UL Type Rating	žádné údaje

barva

barva horní díl	šedá

rozměry

šířka	300 mm
délka	450 mm
výška	132 mm
Hmotnost	1.8756 kg

materiálové vlastnosti

Odolné proti UV záření	ne
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	HB
Pevnost žhavicího drátu podle EN 60695-2-11	650 °C

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK07
plombovatelné	ano
pro řazení k sobě	ano
Typ horního dílu	Víko
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-25 °C
okolní teplota max.	40 °C
okolní teplota 24 h	35 °C
Místo instalace	Vnitřní oblast

Sales Information

EAN	4013902071210
Packing Unit Code	CT
ETIM Class	EC000261
Číslo celní sazby	85389099

materiál

materiál spodního dílu	polystyren
materiál horního dílu	polystyren
materiál těsnění	polyuretan
materiál šroubu víka	polyamid, zesílený skelnými vlákny

Stáhnout datový list

Stáhnout datový list

Rozměrový list

Výkres v měřítku	dxf (10 MB)
Výkres v měřítku	dwg (2 MB)
Výkres v měřítku	jpg (1 MB)
Výkres v měřítku	pdf (779 KB)

Certifikát

CE Prohlášení DE/EN/FR	pdf (81 KB)
UKCA Prohlášení EN	pdf (49 KB)
