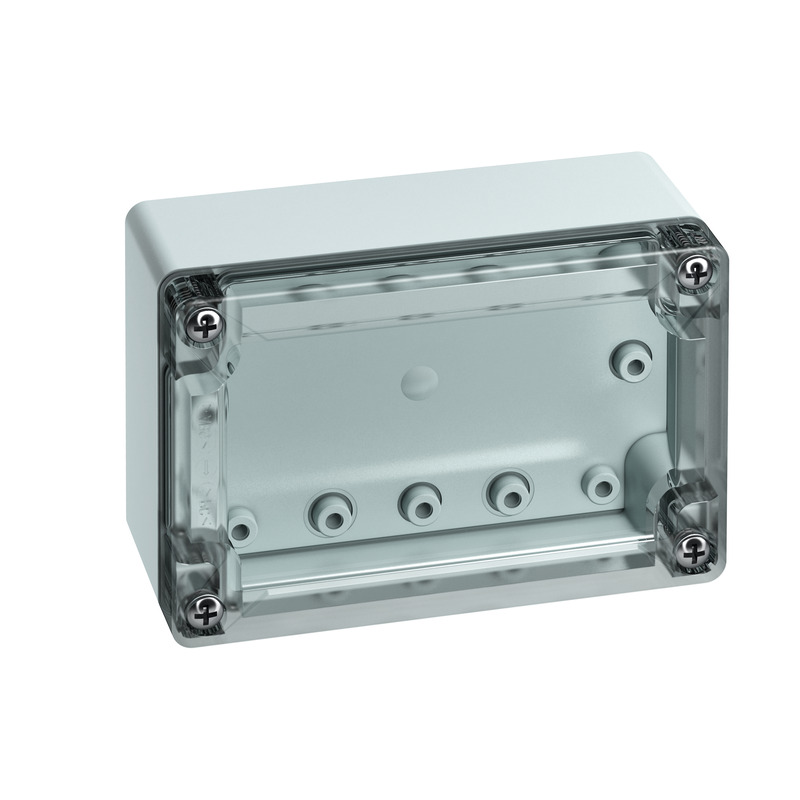

TG PC 1208-6-to

Prázdná skříň

TG PC 1208-6-to

Číslo výrobku: 20100401 | Rozměry: 122 x 82 x 55 mm

Prázdná skříň, se stupněm krytí IP66/IP67, polykarbonát, Certifikováno UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7), DLG (odolnost vůči čpavku), U_i=690V AC, U_i=1000V DC, Vnitřní místa pro připevnění, pro instalace v průmyslovém prostředí a chráněném venkovním prostředí, s rychlouzávěrem

Krabice: polykarbonát, šedá, Víko: polykarbonát, transparentní, hladké boky

Přiložené příslušenství:
pojistka proti ztrátě víka, 4 upevňovací šrouby pro příslušenství

elektrické vlastnosti

domezovací izolační napětí AC	690 V
domezovací izolační napětí DC	1000 V
třída ochrany	II
druh krytí	IP66/IP67
UL Type Rating	12

barva

barva spodní díl	šedá
barva horní díl	transparentní

rozměry

šířka	122 mm
délka	82 mm
výška	55 mm
Hmotnost	0.18 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V2
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK08
pro řazení k sobě	ano
Typ horního dílu	Víko
Připevnění	Vnitřní místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902991723
Packing Unit Code	C62
ETIM Class	EC000261
Číslo celní sazby	85389099

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát
materiál těsnění	polyuretan
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	UL (UL 508 & CSA C22.2 No. 14-13, UL 50 & CSA 22.2 No. 94.1-7 & UL 50E & CSA C22.2 No. 94.2-7)
zkušební značka	DLG (odolnost vůči čpavku)

Stáhnout datový list

Stáhnout datový list

Montážní návod

Montážní návod EN	pdf (721 KB)

Rozměrový list

Výkres v měřítku	pdf (156 KB)
Výkres v měřítku	dxf (1 MB)
Výkres v měřítku	dwg (277 KB)
Výkres v měřítku	jpg (1 MB)

Certifikát

DLG Schválení DE	pdf (2 MB)
UL Certifikát (UL50/UL50E) EN	pdf (306 KB)
CE Prohlášení DE/EN/PL	pdf (56 KB)
CE Prohlášení DE/EN/FR	pdf (50 KB)
UKCA Prohlášení EN	pdf (48 KB)
DLG Schválení EN	pdf (2 MB)

Příslušenství

nový

Sada pro upevnění ke sloupkům / trubkám - MABF 65-2

Sada pro upevnění ke sloupkům / trubkám MABF 65-2

Rozměry : 38 x 65 x 15 mm
Číslo výrobku: 89601101

pro prázdnou skříň TK 77, TK 97, TG 88, TG 1208, TG 1608 (nutné 2...

Sada pro upevnění ke sloupkům / trubkám z ušlechtilé oceli V2A s upevňovacími šrouby a...

Seznam sledovaných položek

Sada vnějších úchytů - TG ABL

Sada vnějších úchytů TG ABL

Rozměry : 7 x 51,8 x 22,8 mm
Číslo výrobku: 18200201

pro všechny skříně TG, Sada = 4 ks

Souprava pro vnější upevnění , z plastu

Seznam sledovaných položek

Plombovací souprava - TG PST1

Plombovací souprava TG PST1

Rozměry : 10 x 25 x 16,5 mm
Číslo výrobku: 18200401

pro TG PC 88, TG PC 1208, TG PC 1212, TG PC 1608

Plombovací souprava

Seznam sledovaných položek

Pojistka proti ztrátě víka - TG DVS-42

Pojistka proti ztrátě víka TG DVS-42

Rozměry : 7,2 x 42,2 x 2,71 mm
Číslo výrobku: 18200601

pro TG 88, TG 1208, TG 1212, TG 1608

Pojistka proti ztrátě víka pro potřebu náhrady, Sada = 10 ks

Seznam sledovaných položek

Montážní deska - TG MPI-1208

Montážní deska TG MPI-1208

Rozměry : 73 x 91 x 2,5 mm
Číslo výrobku: 18600401

pro TG 1208

Montážní deska z izolačního materiálu kašírovaného melaminem, tloušťka 2,5 mm, šedá

Seznam sledovaných položek

Montážní deska - TG MPS-1208

Montážní deska TG MPS-1208

Rozměry : 73 x 91 x 2 mm
Číslo výrobku: 18700401

pro TG 1208

Montážní deska z pozinkovaného ocelového plechu, tloušťka 2 mm

Seznam sledovaných položek

Stupňovitý vrták - LFR

Stupňovitý vrták LFR

Číslo výrobku: 19599501

Otvor pro průchodku: M16-32, vrtání: 16,5-32,5 mm

Děrovací fréza

Seznam sledovaných položek

DIN lišta - TS 15-104

DIN lišta TS 15-104

Rozměry : 5 x 104 x 15 mm
Číslo výrobku: 19710701

pro TG 1208, délka 104 mm

DIN lišta podle EN 60715, 15 x 5 mm

Seznam sledovaných položek

DIN lišta - NS 35-104

DIN lišta NS 35-104

Rozměry : 35 x 104 x 7,5 mm
Číslo výrobku: 19810701

pro TG 1208, délka 104 mm

DIN lišta podle EN 60715, 35 x 7,5mm

Seznam sledovaných položek

Vyrovnávač tlaku - DAE M12

Vyrovnávač tlaku DAE M12

Rozměry : 18,5 x 17,6 x 18,5 mm
Číslo výrobku: 26241201

M12 x 1,5 mm, Délka závitu 10 mm

Vyrovnávač tlaku s prodyšnou a vodotěsnou speciální membránovou fólií k zabránění tvorbě kondenzátu...

Seznam sledovaných položek

CAD data

CAD data	Stáhnout 3D CAD data

Text produktu

Chcete-li si stáhnout text nabídky, přihlaste se do mySpelsberg. Přihlášení mySpelsberg

Podobné výrobky

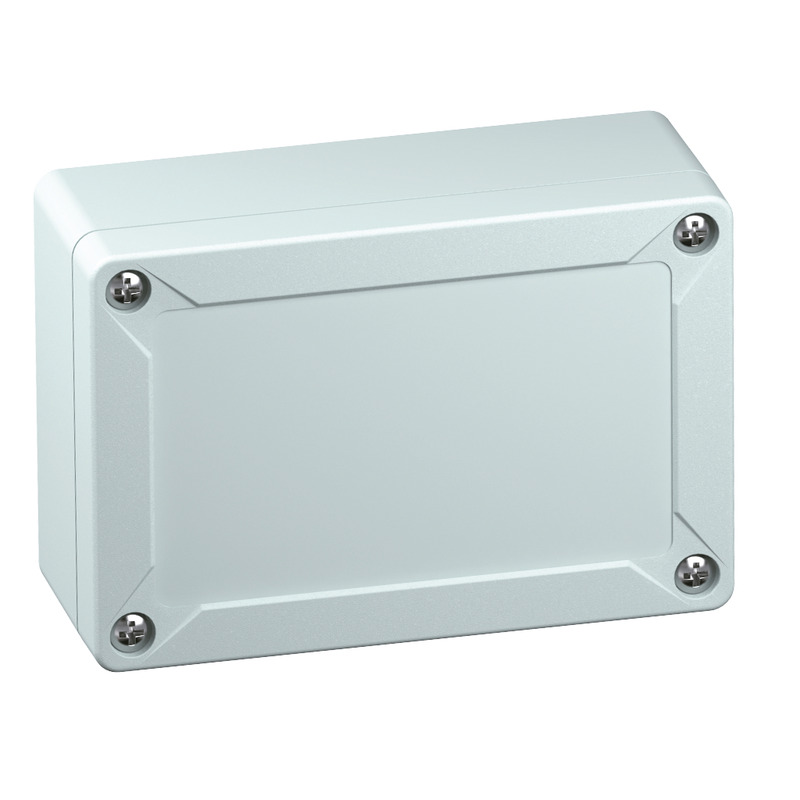

Prázdná skříň - TG PC 1208-6-o

Prázdná skříň TG PC 1208-6-o

Rozměry : 122 x 82 x 55 mm
Číslo výrobku: 20040401

Krabice: polykarbonát, šedá, Víko: polykarbonát, šedá, hladké boky

Prázdná skříň, se stupněm krytí IP66/IP67, polykarbonát, Certifikováno UL (UL 508 & CSA C22.2 No....

Seznam sledovaných položek
