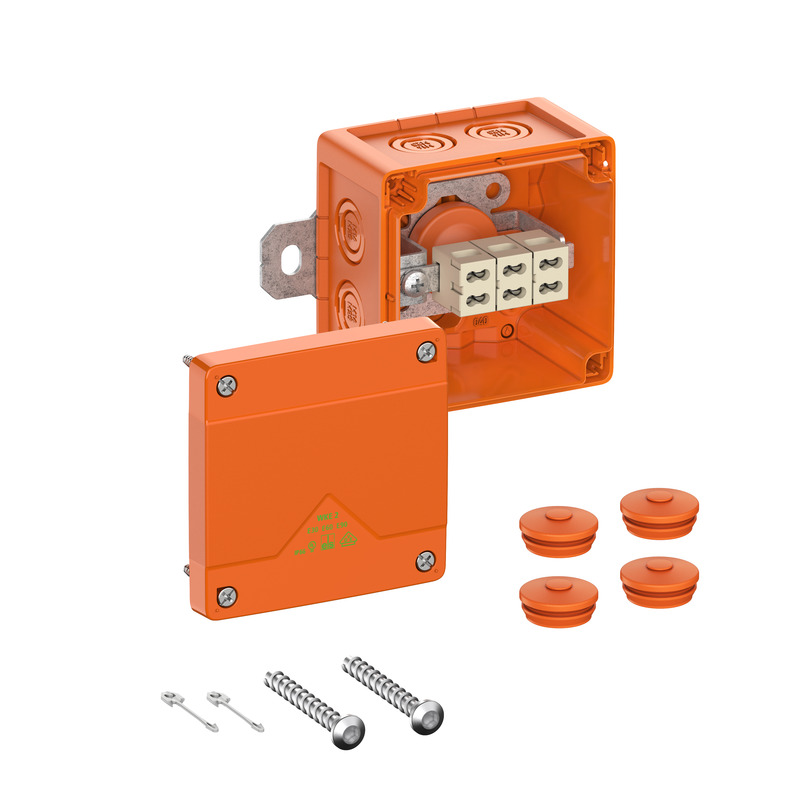

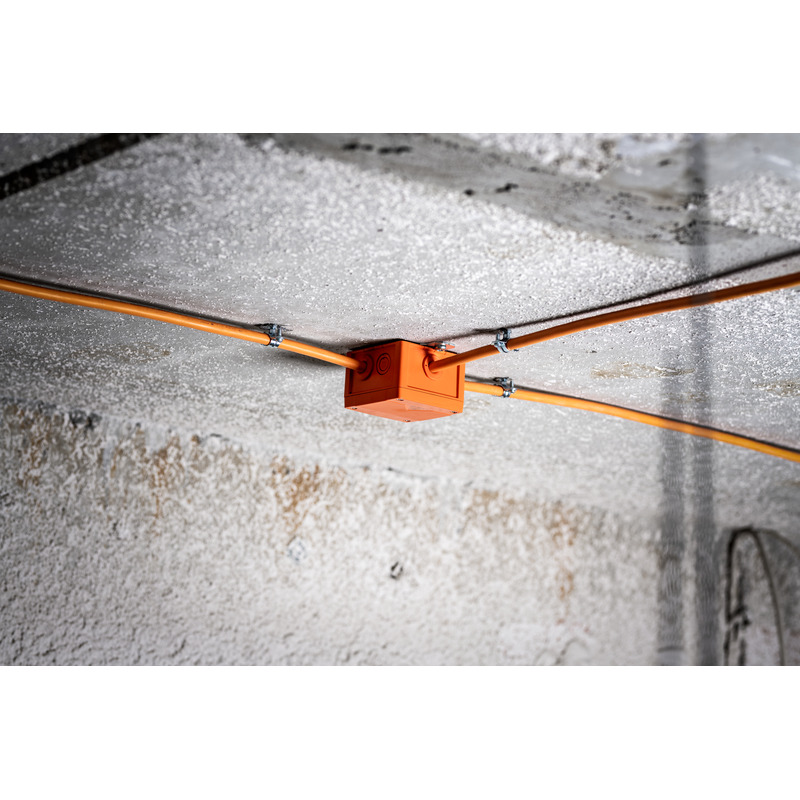

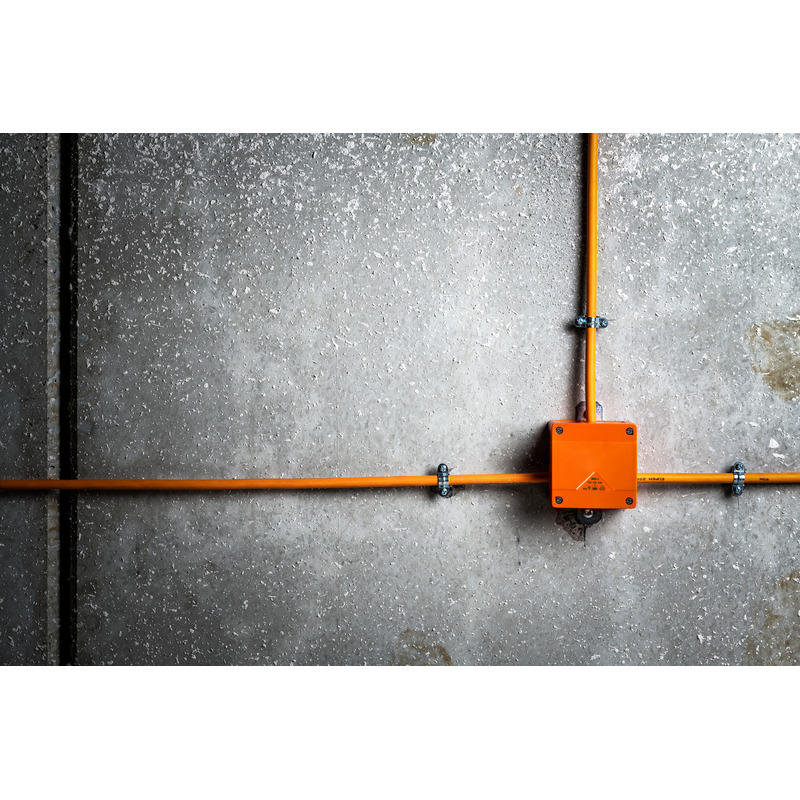

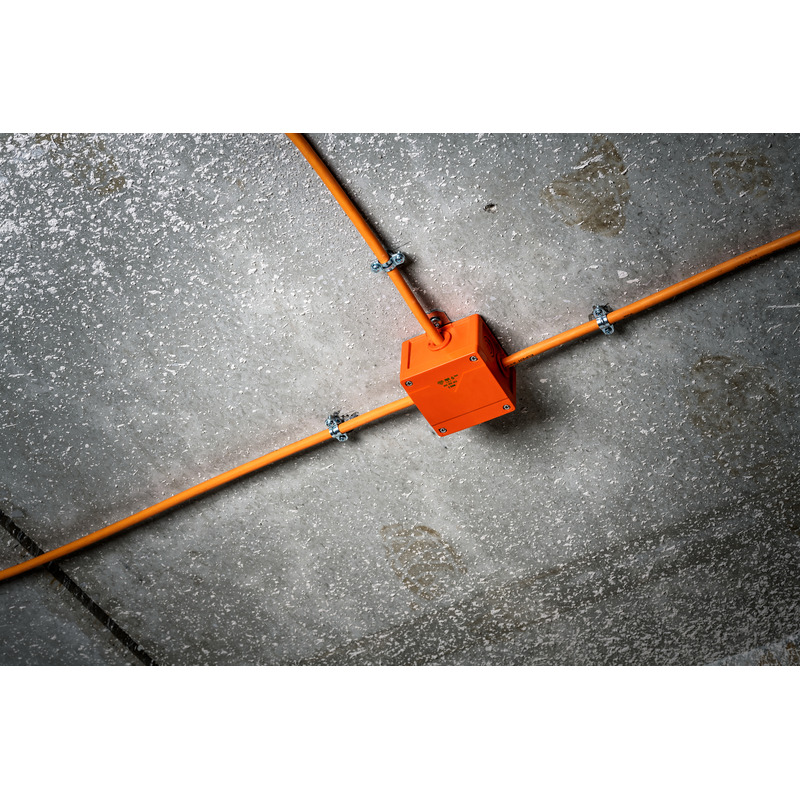

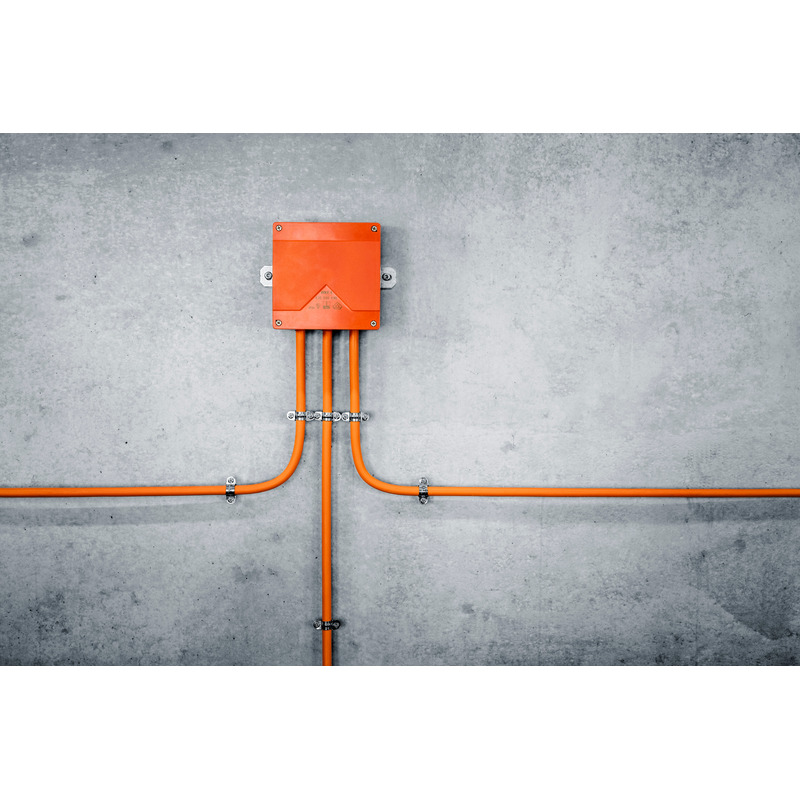

Rozbočovací krabice

WKE 2 - Duo 3 x 4²

Číslo výrobku: 86740001 | Rozměry: 100 x 100 x 70 mm

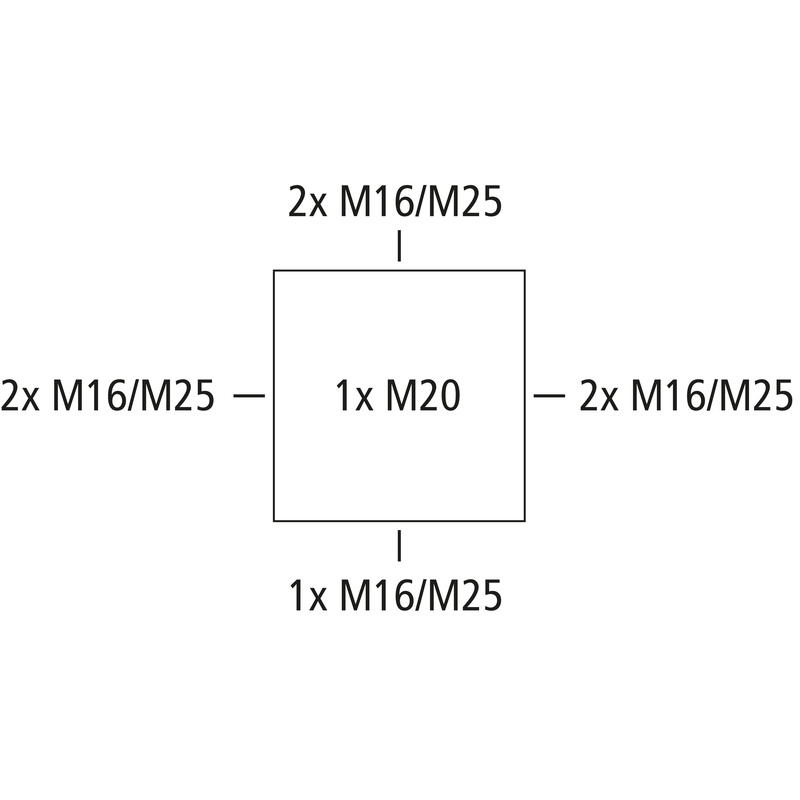

Rozbočovací krabice, se stupněm krytí IP66, U_i=450 V AC, Certifikováno VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Vyrážecí membrány, M16/M25, (1 prolis ze zadu, 7 vývodek z boku), Vnější místa pro připevnění, se zachováním elektrické funkčnosti E30 - E90 podle DIN 4102 část 12. Skříň bez halogenů ze speciálního termoplastu, svorky z vysokoteplotně odolné speciální keramiky, držák svorek libovolně polohovatelný

oranžová, Spojovací krabice 3-pólová 0,5 - 4 mm², rozbočovací krabice 3-pólová 0,5 - 4 mm², počet svorkovatelných vodičů na pól: 16 x 0,5² / 8 x 0,75² / 12 x 1² / 12 x 1,5² / 4 x 2,5² / 4 x 4²

Přiložené příslušenství:

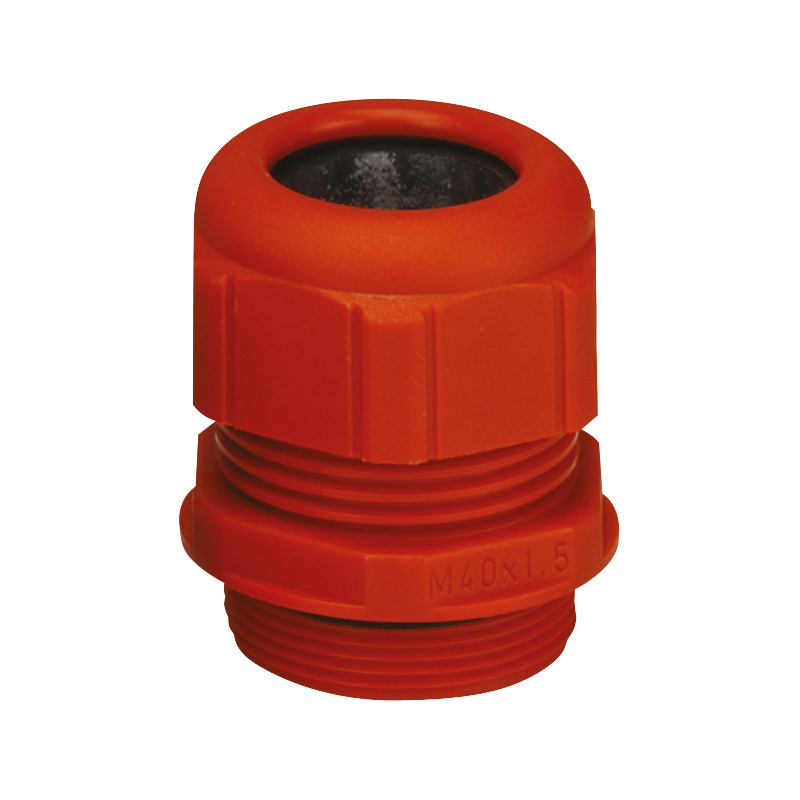

Pojistka proti ztrátě víka, montážní šrouby, 4 vývodky s dvojitou membránou IP66 M25 rozsah těsnění 9–17 mm

elektrické vlastnosti

domezovací izolační napětí AC	450 V
domezovací izolační napětí DC	450 V
min. průřez vodiče	0,5 mm²
Max. průřez vodiče (odbočky vedení)	4 mm²
min. průřez vodiče	0,5 mm²
max. průřez vodiče	4 mm²
třída ochrany	II
druh krytí	IP66
jištěná odbočka	ne
třída zachování funkce	E30/E60/E90
Počet pólů (rozbočení)	3
Počet pólů (průchod)	3
UL Type Rating	jiné
Počet pojistek v rozbočení	0

barva

barva spodní díl	oranžová
barva horní díl	oranžová

Dodatečné vlastnosti

Oblast použití	Spojení a odbočky

rozměry

šířka	100 mm
délka	100 mm
výška	70 mm
vnitřní délka	87 mm
vnitřní šířka	87 mm
vnitřní výška	52 mm
Hmotnost	0.449 kg

materiálové vlastnosti

Odolné proti UV záření	ano
bez obsahu halogenů	ano
Třída hořlavosti podle UL94	V0
Pevnost žhavicího drátu podle EN 60695-2-11	960 °C

mechanické vlastnosti

druh upevnění	nástěnná/stropní montáž
rázová houževnatost	IK08
plombovatelné	ano
Připevnění	Vnější místa pro připevnění

okolní podmínky

max. relativní vlhkost vzduchu 25 °C	95 %
max. relativní vlhkost vzduchu 40 °C	50 %
okolní teplota min.	-35 °C
okolní teplota max.	80 °C
okolní teplota 24 h	60 °C
Místo instalace	Chráněná venkovní oblast

Sales Information

EAN	4013902631117
Packing Unit Code	C62
ETIM Class	EC002600
Číslo celní sazby	85369095

materiál

materiál spodního dílu	polykarbonát
materiál horního dílu	polykarbonát
materiál těsnění	polyuretan
materiál šroubu víka	ušlechtilá ocel V2A

certifikáty

zkušební značka	VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22))
zkušební značka	UL-EU (EN 62208)
